개포동 그루터기 교회 방송 시스템 시공

서울 개포동 국악고 인근에 위치한 그루터기 교회는 말씀 강해를 중심으로 내실이 충실한 신앙 공동체의 교회입니다.

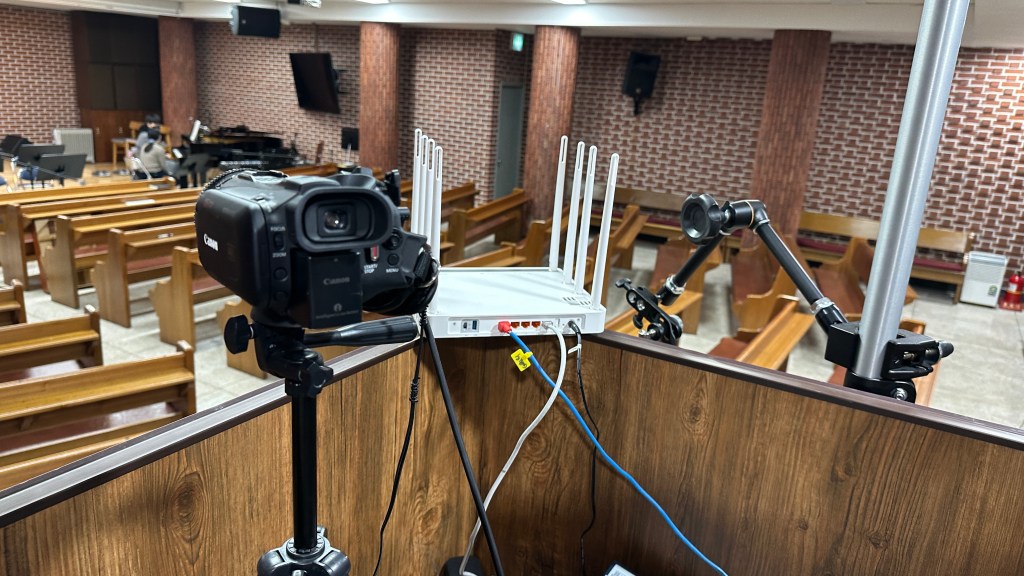

그동안 사용하던 음향 시스템이 내구연한을 넘겨 교체가 필요하였고, 또 영상도 그간 캠코더로 중계를 했으나 제대로 된 영상 시스템을 구성하고자 하였습니다.
여러군데 업체를 알아보다 컨설팅을 통해 최적화된 시스템을 제안할 수 있는 하이테크 예배신학 연구소와 산하 업체인 라이온 미디어에 컨설팅과 시공을 맡기셨습니다.

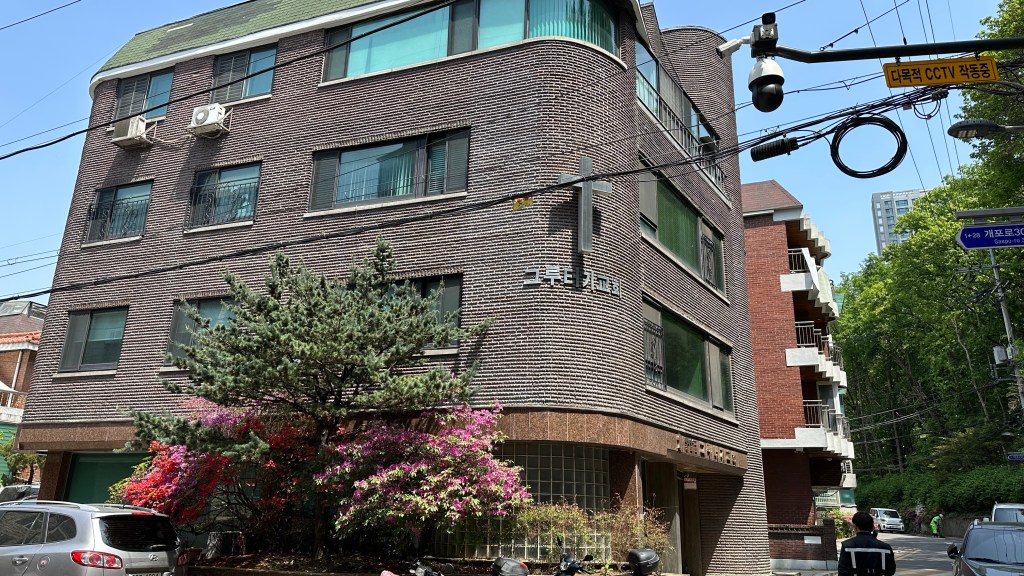

빌라 건물을 매입해 교회로 리모델링한 그루터기 교회

현황

주거용 건물을 리모델링을 해 사용하는 교회여서 예배당은 지하에 있었습니다.
지하 예배당은 음향적으로 주의할 점이 있습니다.
기본적으로 통풍이 어려워 기본적으로 습도가 높고 여름철, 특히 폭염이 오면 기온차가 심하여 이슬이 맺히는 현상이 일어납니다.
음향은 습도가 높아지면 소리의 울림이 심해지고 하울링이 잘 발생합니다.

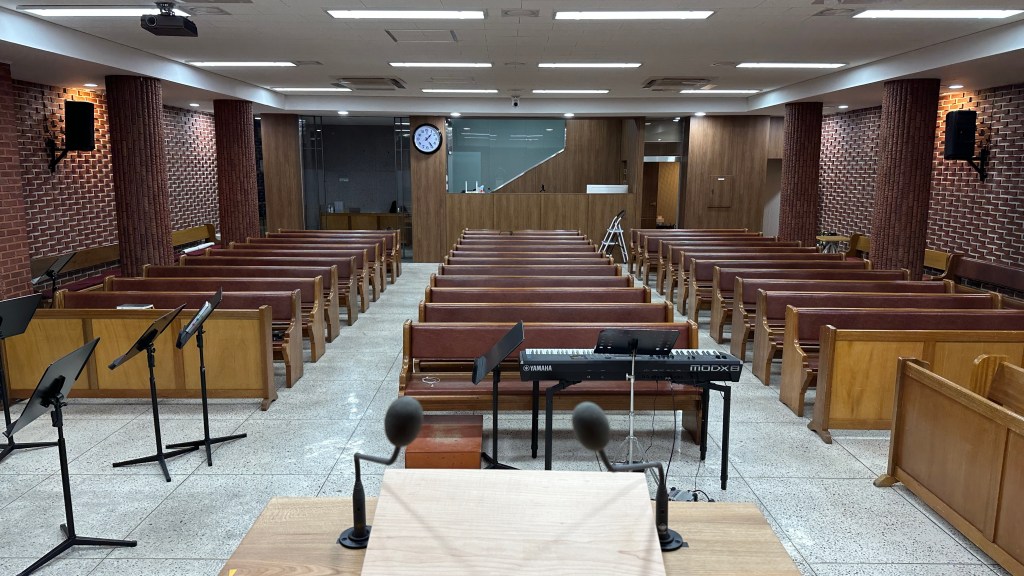

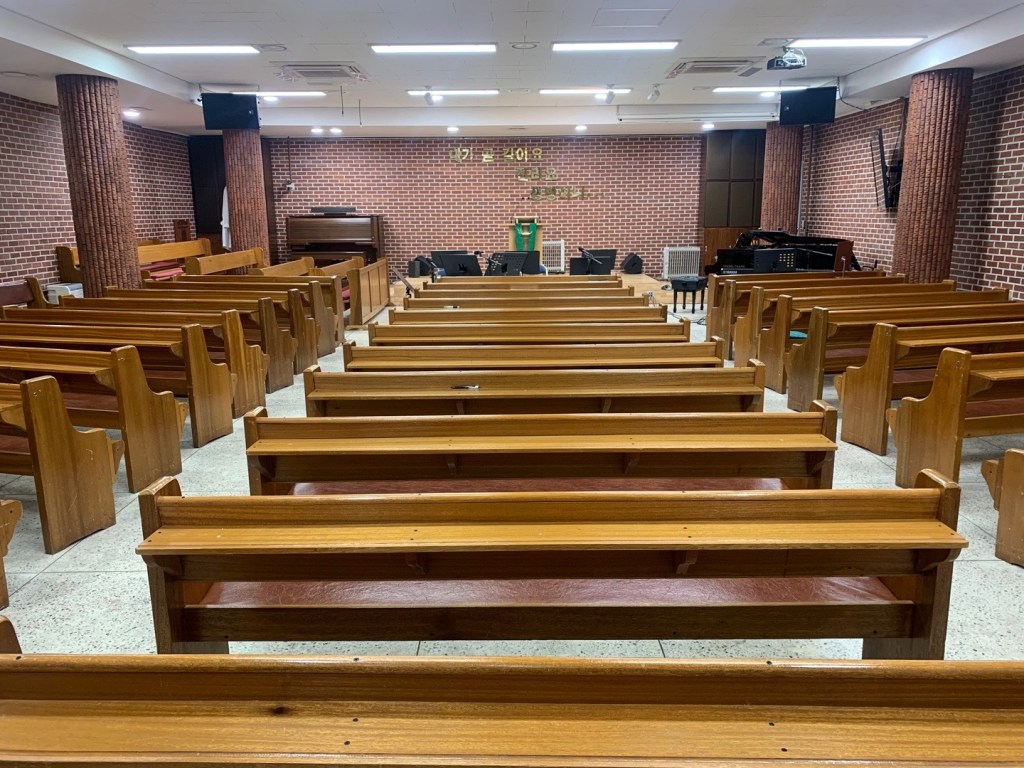

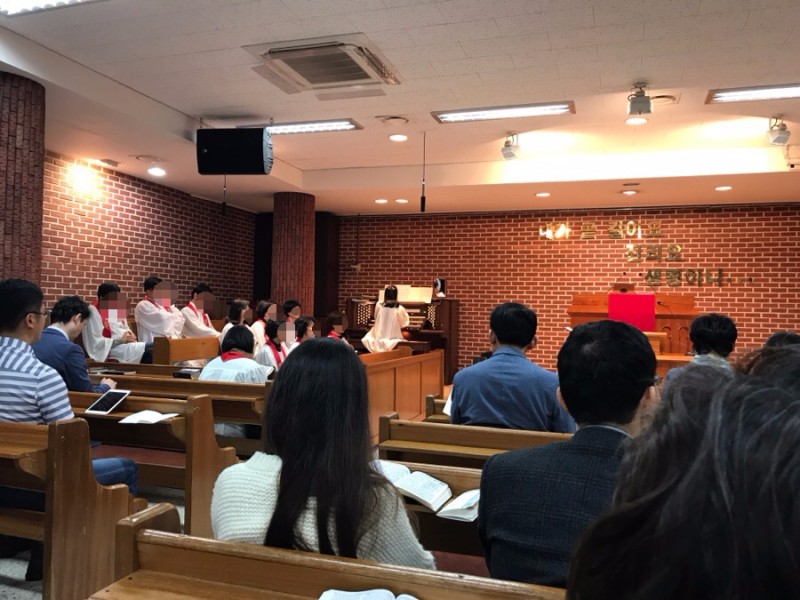

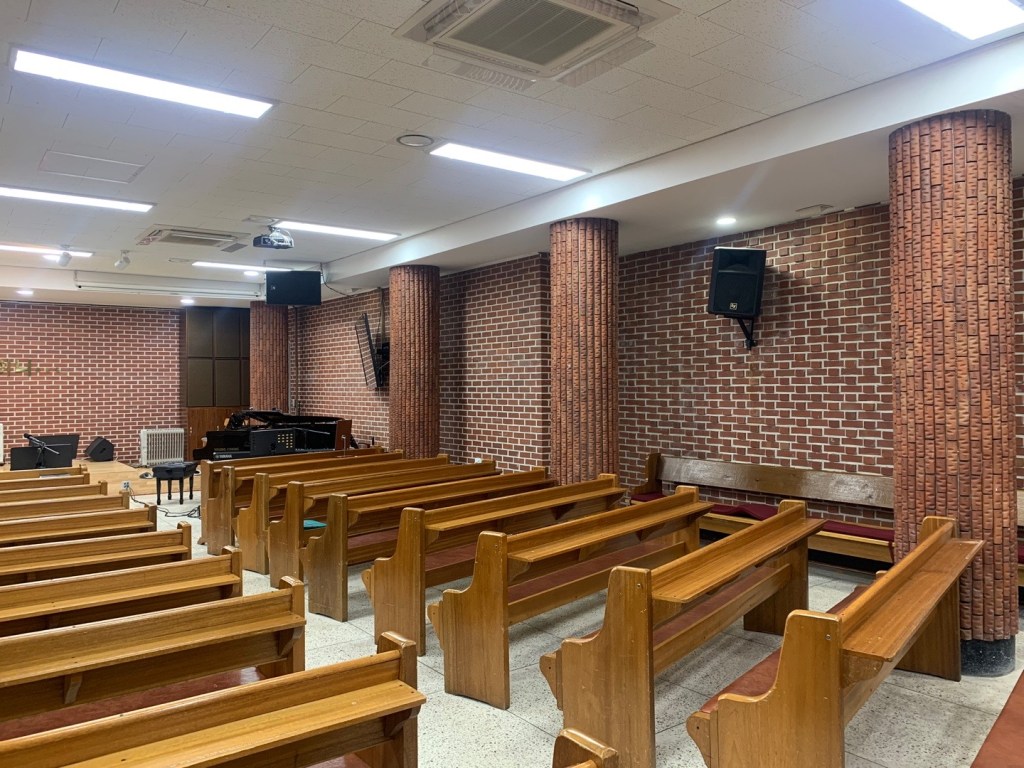

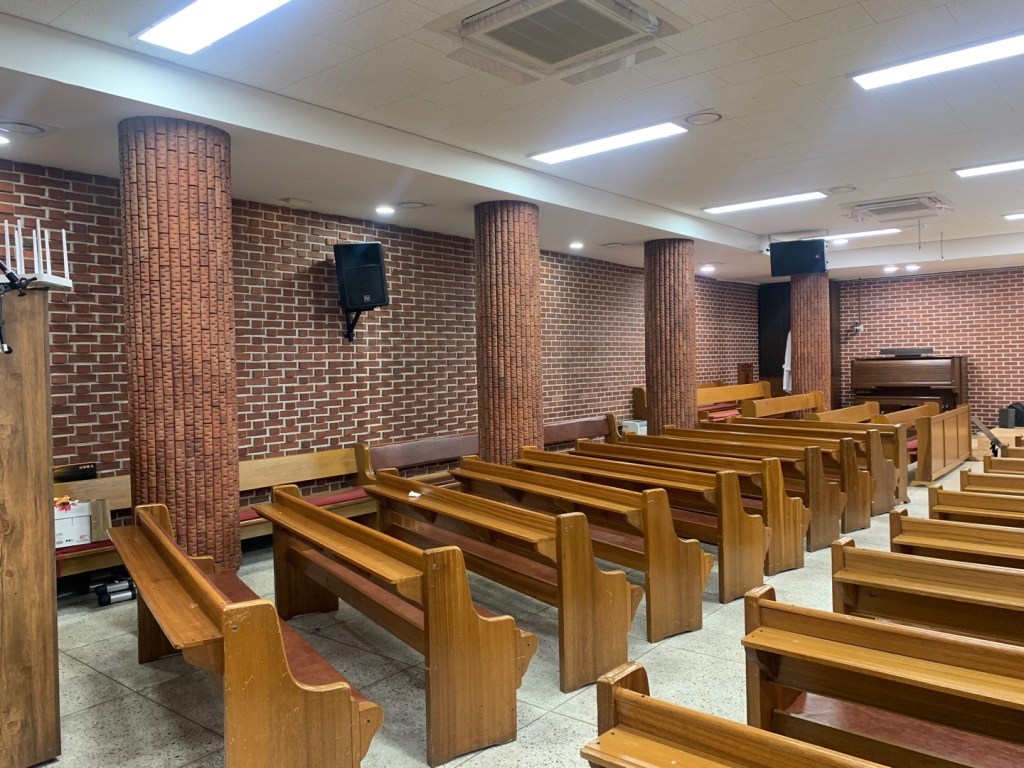

그리고 내부 인테리어가 소리를 너무 잘 반사하는 벽돌조로 되어있었습니다.
따라서 그루터기 교회는 음향적으로 습도로 인한 울림과 과도한 음향 반사를 일으키는 벽체의 2가지 큰 문제를 가지고 있었습니다.
(모든 사진은 클릭을 하시면 크게 보실 수 있습니다.)

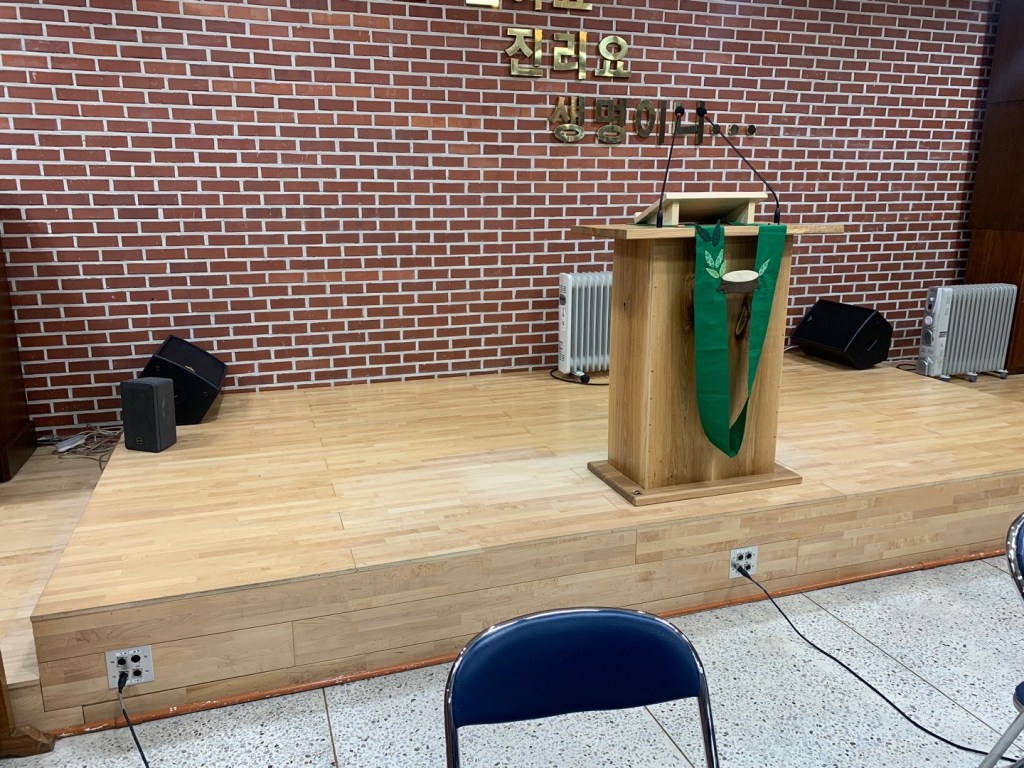

더하여 이번 시공에서는 스피커와 앰프들은 기존 장비 그대로 사용할 것이어서 이 두가지 음향 문제를 어떻게 해결할 것인가가 중요한 숙제였습니다.
원칙적으로 이 문제는 습도조절과 건축 음향적인 개선이 근본 해결책이기에 전기 음향적으로만 푸는 것은 한계가 명확하고 한계가 있습니다.
그러나 건축 음향 개선은 예배당의 리모델링과 관련이 있어서 사실상 당장 손을 대기는 불가능합니다.
습도는 단순히 통풍이 잘 되도록 하는 것으로는 해결되기 힘듭니다.
여름을 제외하고는 통풍으로 습도조절이 가능하지만, 여름은 데워진 공기가 지하로 들어가면 차가운 벽체를 만나면서 이슬이 만들어집니다.
해결책은 30~40평 정도의 예배당에서는 업소용 제습기를 갖춰야 합니다.
가정용 제습기는 처리 용량도 모자라고 연속 제습이 어렵습니다.
전기 음향적으로는 보통 많이 사용하는 포인트 소스 스피커는 우퍼 유닛이 커서 우퍼의 재질인 펄프가 습기를 빨아들이기 때문에 높은 습도가 되면 소리가 먹먹해 지고 소리를 밀어내지 못하게 되어 강단쪽에 하울링이 쉽게 발생합니다.
따라서 제습기나 에어컨을 켜도 빨리 마르지 않습니다.
지상 예배당의 경우 폭염에는 문제가 없어도 장마에서는 높은 습도로 이런 현상이 일어나는데, 보통 평상시 보다 에어컨을 1시간 정도 일찍 켜 놓으면 스피커의 우퍼가 건조되어 정상적으로 소리가 회복됩니다.
그러나 지하 예배당은 몇 시간 전에 틀어도 폭염에는 소리가 다시 회복되지 못하고, 심지어는 제습기를 가동하는데도 스피커 인클로우저 내부에 이슬이 맺히기도 합니다.
따라서 이런 경우는 유닛이 작아서 빨리 마를 수 있고 하울링에도 강하며 음압도 높은 컬럼 어레이 스피커를 설치해야 합니다.
그래서 이번 시공에는 제외 되었지만, 다음 시공을 위해 미리 컬럼 어레이 스피커를 제안해 놓았습니다.

최적화를 위한 설계

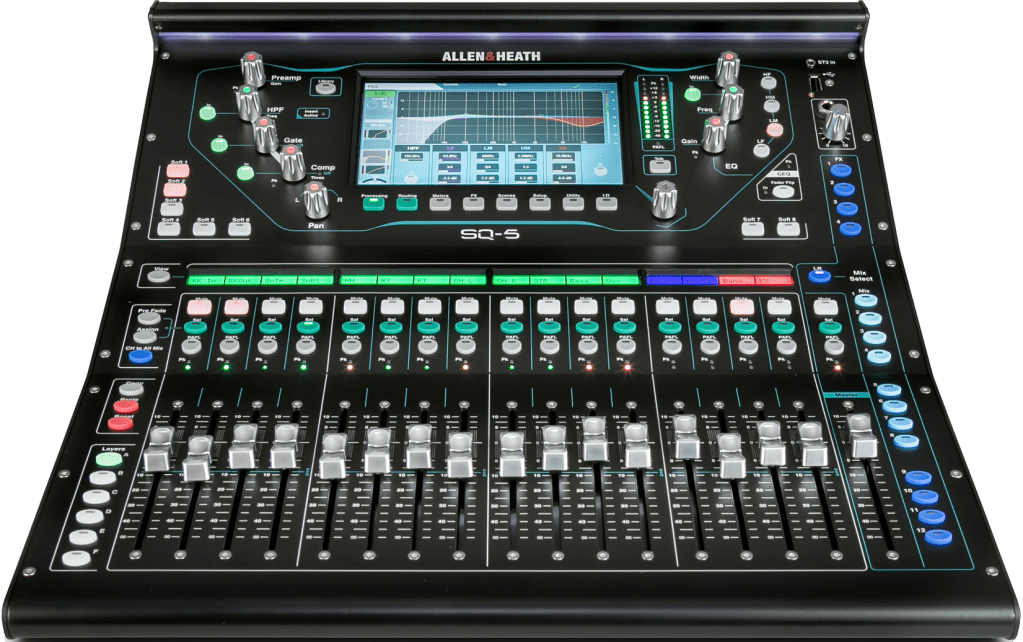

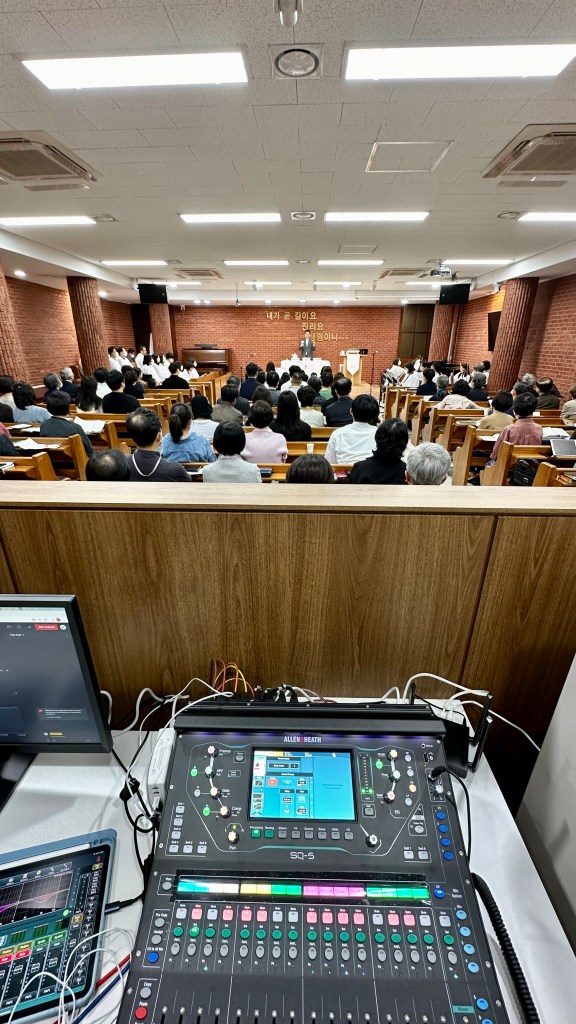

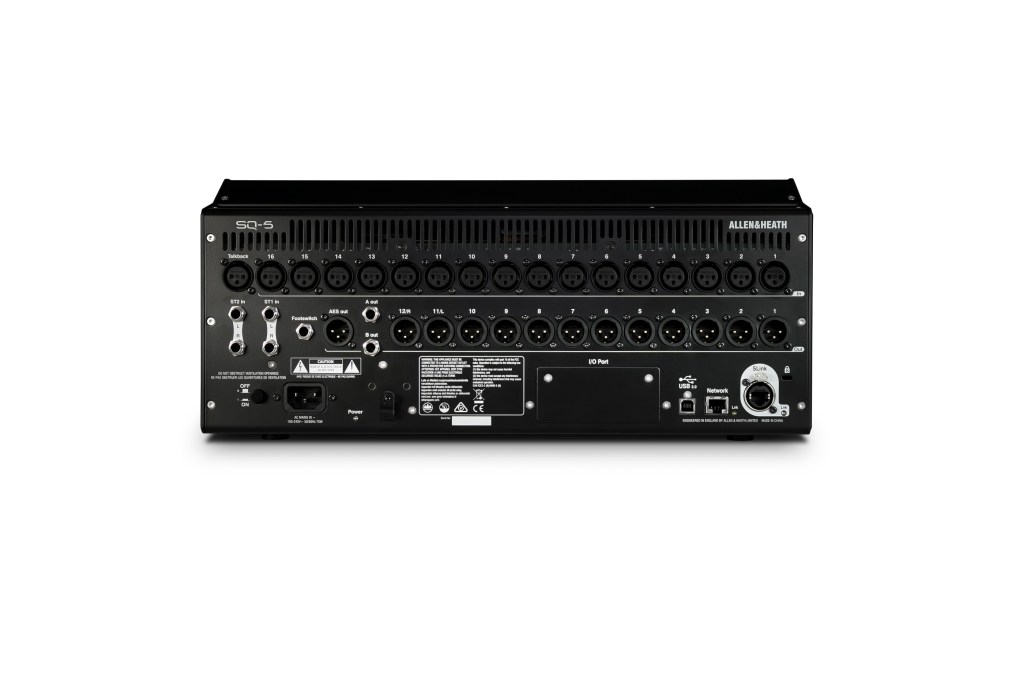

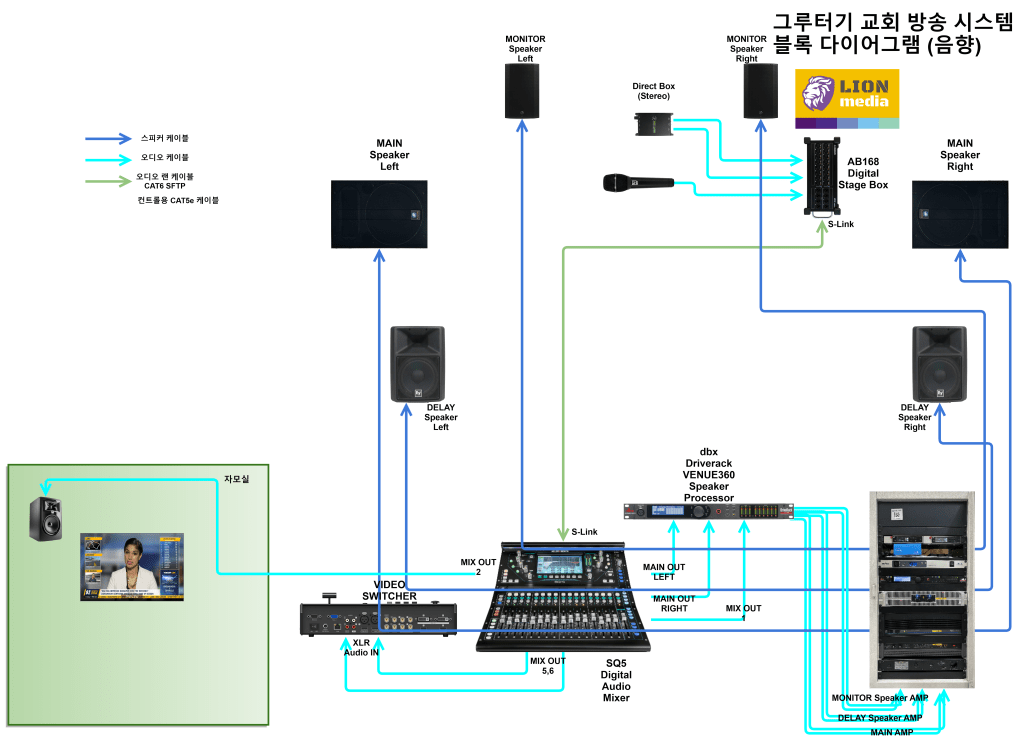

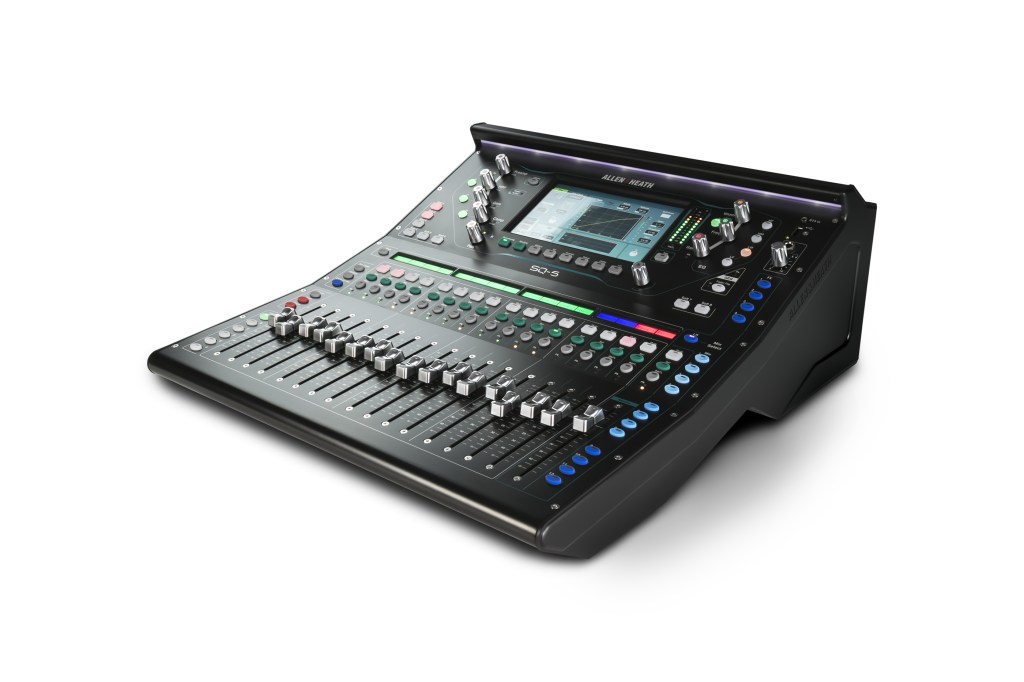

이번 시공은 흡음 시공과 컬럼 어레이 스피커가 시공되지 않고 기존 포인트 소스 스피커를 그대로 사용하기에 울림과 하울링에 대한 대책이 2중으로 되어야 한다고 판단하였고 따라서 Allen & Heath SQ5 디지털 믹서와 dbx DriveRack VENUE360 스피커 프로세서를 사용해 최대한 튜닝을 해서 이 문제를 전기 음향적으로 최소화 하려고 계획을 세웠습니다.

예전 Allen & Heath 사의 디지털 믹서와 2대의 타사 디지털 믹서들을 지하 예배당의 나쁜 사운드 환경에서 각 일주일씩 비교 운용해 본 결과 Aleen & Heath 디지털 믹서가 전기 음향적으로 가장 나은 결과를 보여 주었기에 그루터기 교회의 지하 예배당의 음향을 위해 선택하게 되었습니다.

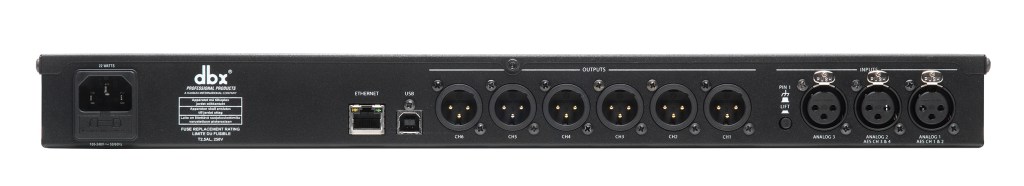

그리고 프로세서 메이커로 가장 유명한 dbx사의 DriveRack VENUE360은 측정전용 마이크를 직접 연결해 튜닝을 할 수 있게 되어 있으며, AFS 알고리즘으로 자동으로 피드백(하울링) 주파수를 체크해 제거할 수 있습니다.
정밀하게 기본 피드백 주파수를 제거할 수 있는 Notch Filter가 내장된 12밴드 Parametric EQ 내장으로 반사음으로 하울링이 잘 만들어 지는 공간에 음향을 최적화 시키는데 특화가 되어 있습니다.
그 외 Compressor, 31밴드 그래픽 EQ, Noise Gate, Delay, Limiter 등을 내장하여 스피커 사운드를 해당 공간에 최적화시키는데 가장 추천받는 스피커 프로세서입니다.
유선으로 노트북에서 제어하거나, 무선 라우터를 달아 아이패드 등의 모바일 기기로도 세팅을 할 수 있습니다.
3개의 입력은 디지털 AES 4개까지 입력+아날로그 1개 입력으로도 할 수 있으며, 출력은 6개 까지 가능합니다.

영상은 기존 시스템이 SD 급으로 해상도가 좋지 못하였기에 FHD 해상도의 영상 시스템으로 실시간 중계까지 할 수 있도록 준비를 했습니다.

시공

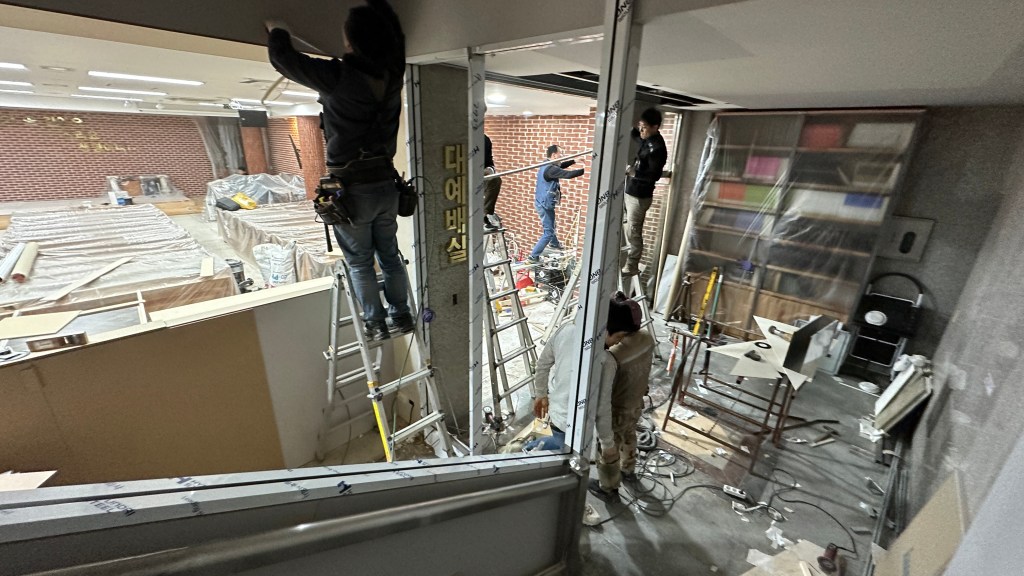

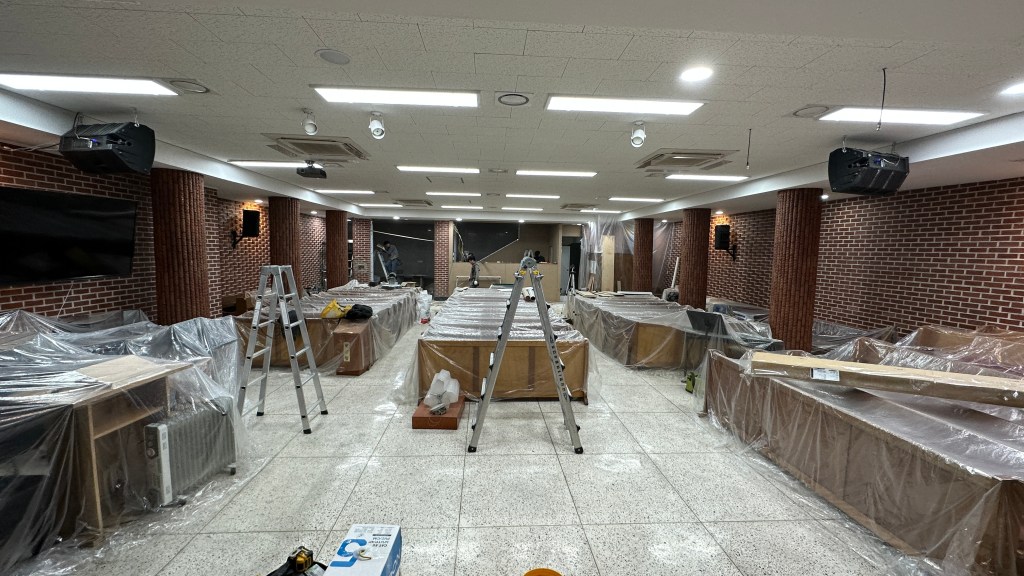

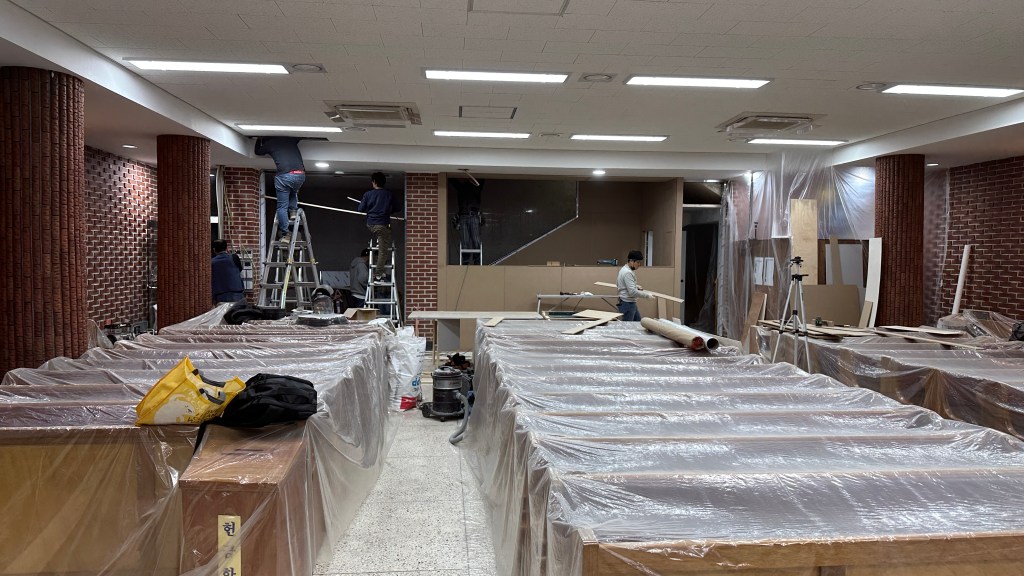

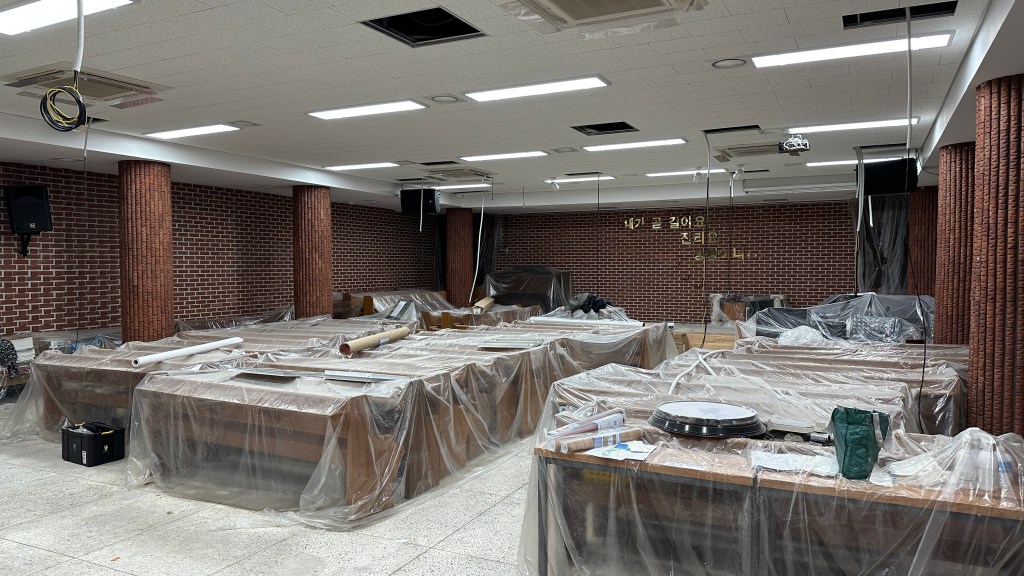

예배당의 후면 확장과 방송실 위치 변경의 인테리어 공사가 같이되어 인테리어 일정에 따라 배관 배선 공사 일정을 잡았습니다.
인테리어와 같이 공사가 될 경우 벽체 마감이 되기 전 배관이 되어야 하기에 인테리어 업체의 일정이 정확하게 나와야 하고, 변동이 있을 경우 즉시 알려져야 합니다.
따라서 교회에서 이를 파악하고 조율하는 역할이 매우 중요하고, 현장에서 방송 시공팀과 인테리어 팀의 소통과 협업이 원활한 시공을 위해 꼭 이루어져야 합니다.
그루터기 교회 공사에서는 방송실 담당 집사님께서 전 일정에 걸쳐 꼼꼼히 진행을 체크해 주셨고, 인테리어 업체에서도 현장에서의 소통을 잘 해 주셔서 모든 시공 과정에서 원활하게 진행이 되었습니다.
현장 시공의 성공은 인테리어 업체와 방송 시공 업체 스케쥴을 체크하고 조율하는 교회의 역활이 중요합니다.
신축, 리모델링에서 교회에서는 담당자를 잘 선정해 스케쥴링과 시공 내역을 잘 체크해 조율과 진행의 중심을 잡아야 합니다.

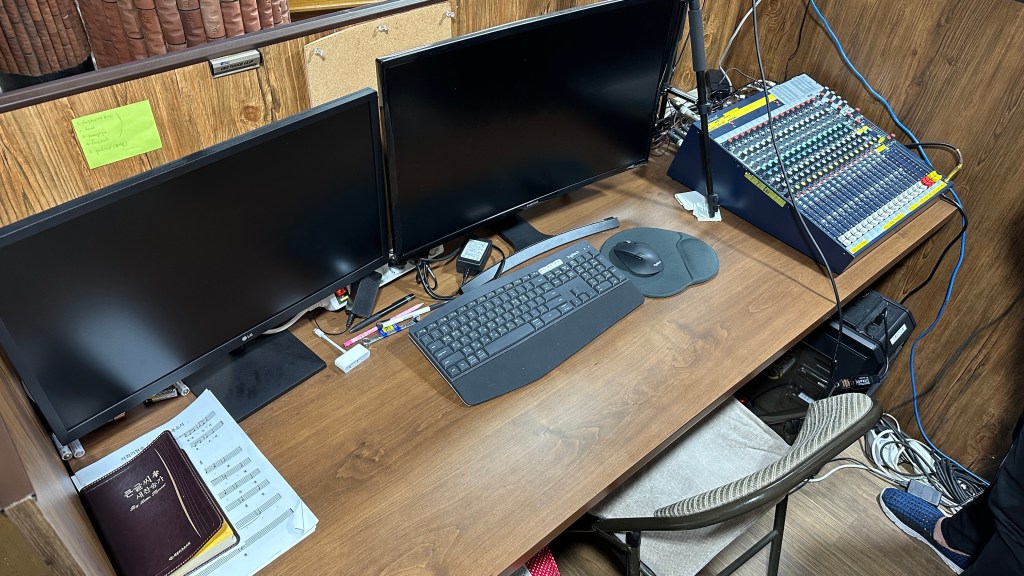

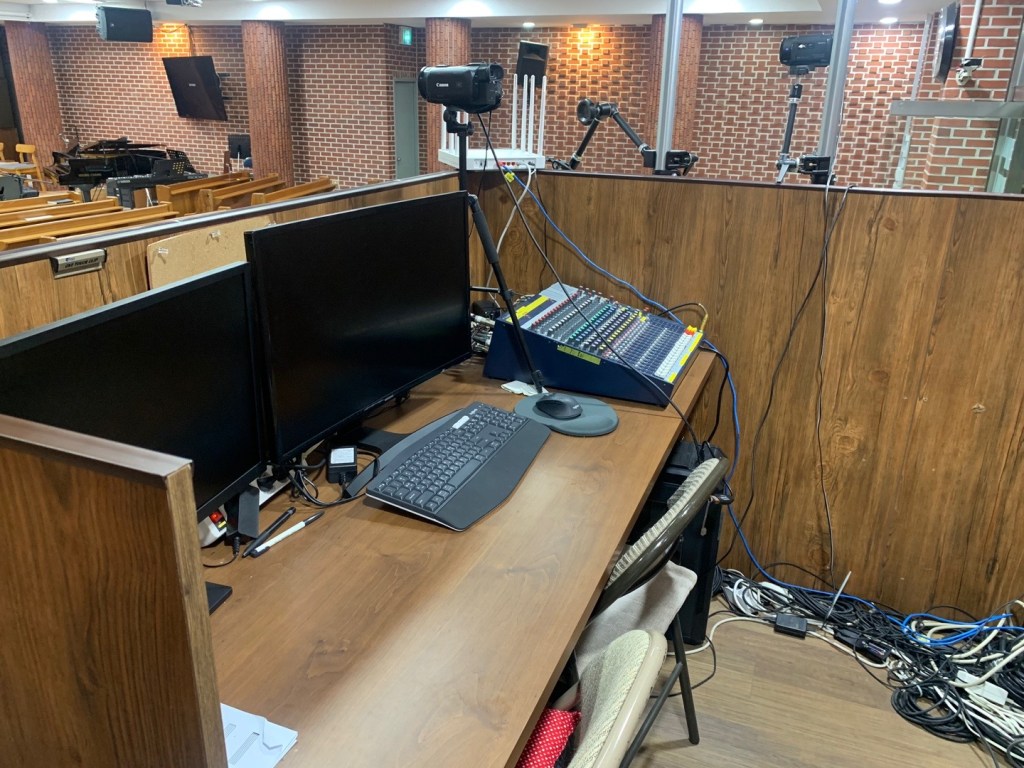

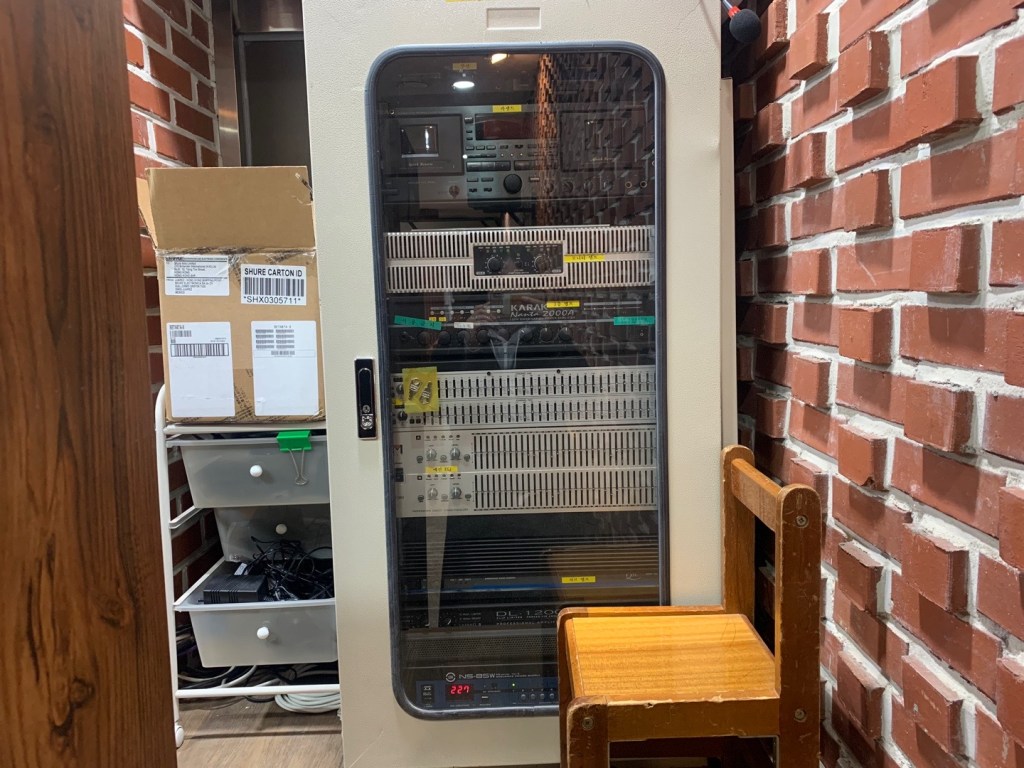

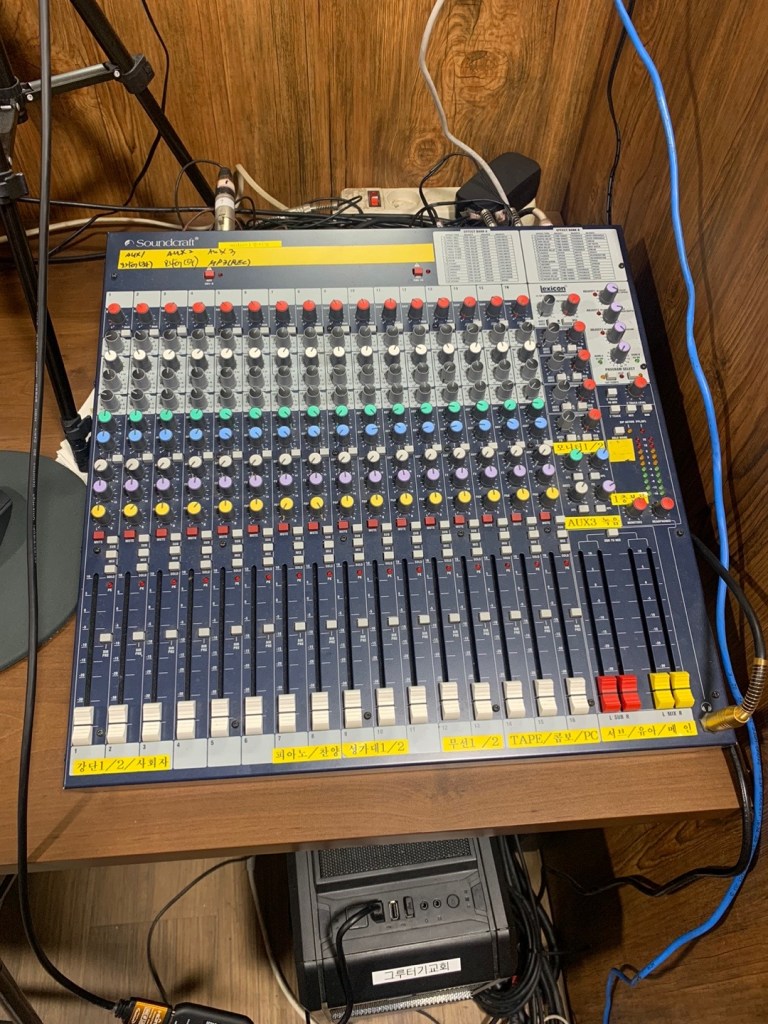

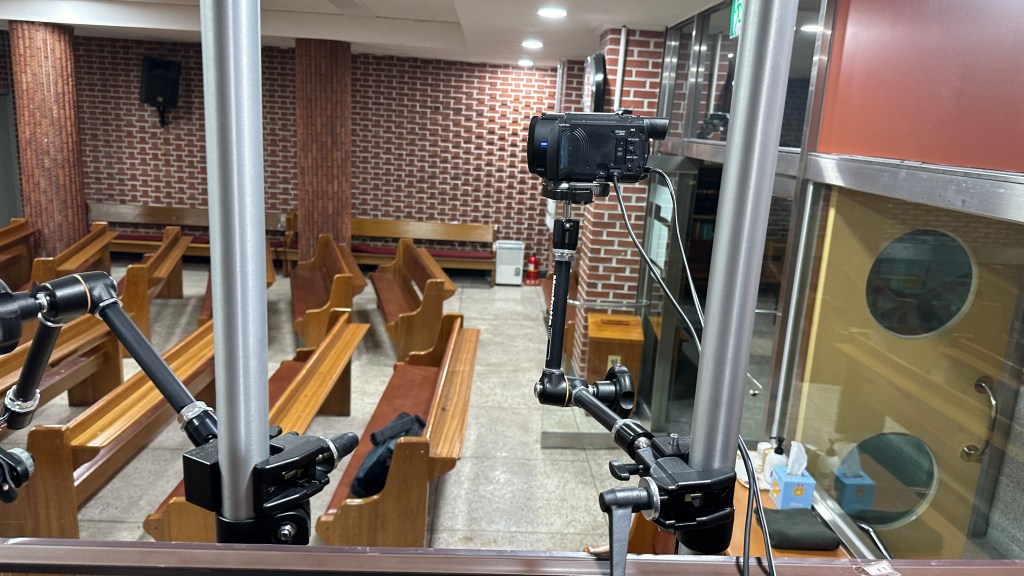

아래 사진들은 시공 전의 방송실과 장비들입니다.

*방송실이 협소하여 확장을 위해 예배당 뒷편을 확장하여 옮기기로 하였습니다.*

디지털 믹서가 들어오기 때문에 불필요해진 GEQ와 테이프 데크 등을 제외하게 되었고, 일단 방송실 이전을 하기에 기존 장비 모두 철거를 했습니다.

*기존의 배관 배선이 너무 엉망으로 얽혀 있어서 철거하는데 시간이 걸렸습니다.*

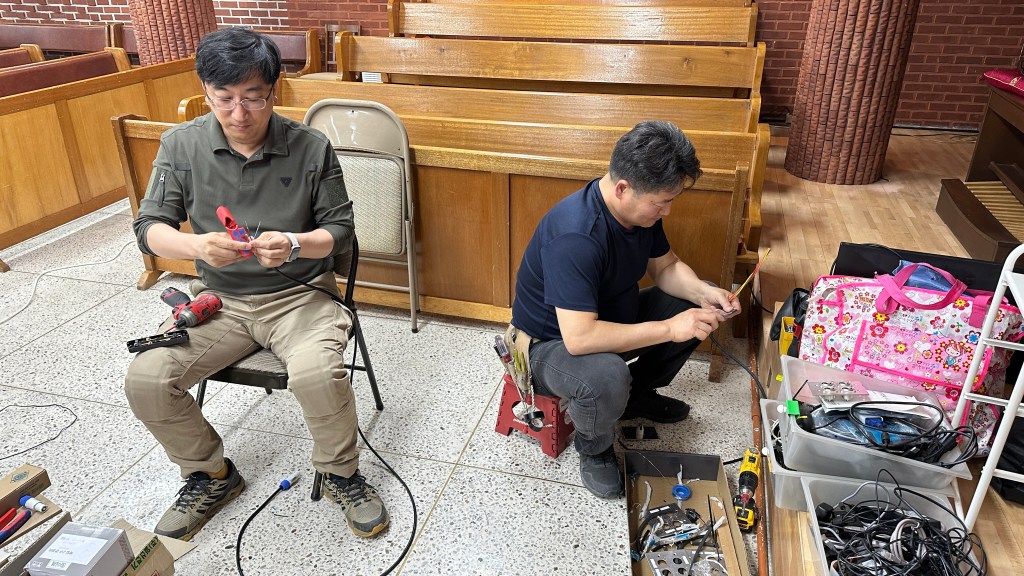

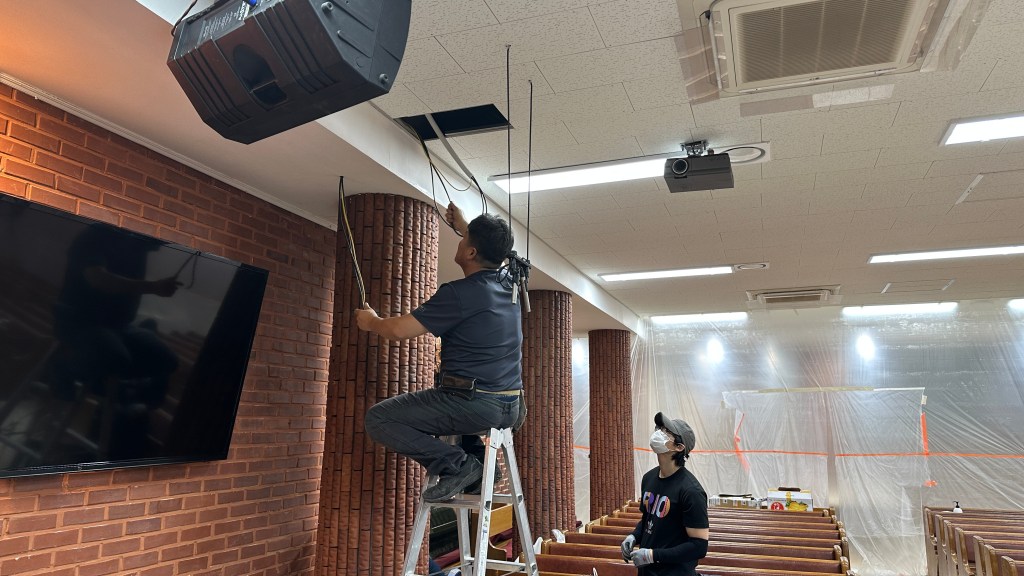

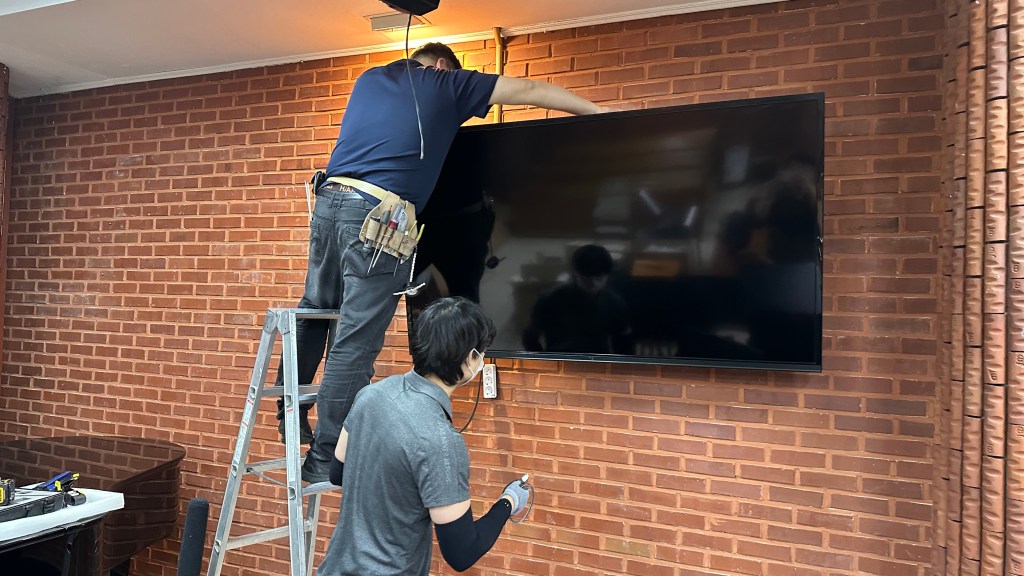

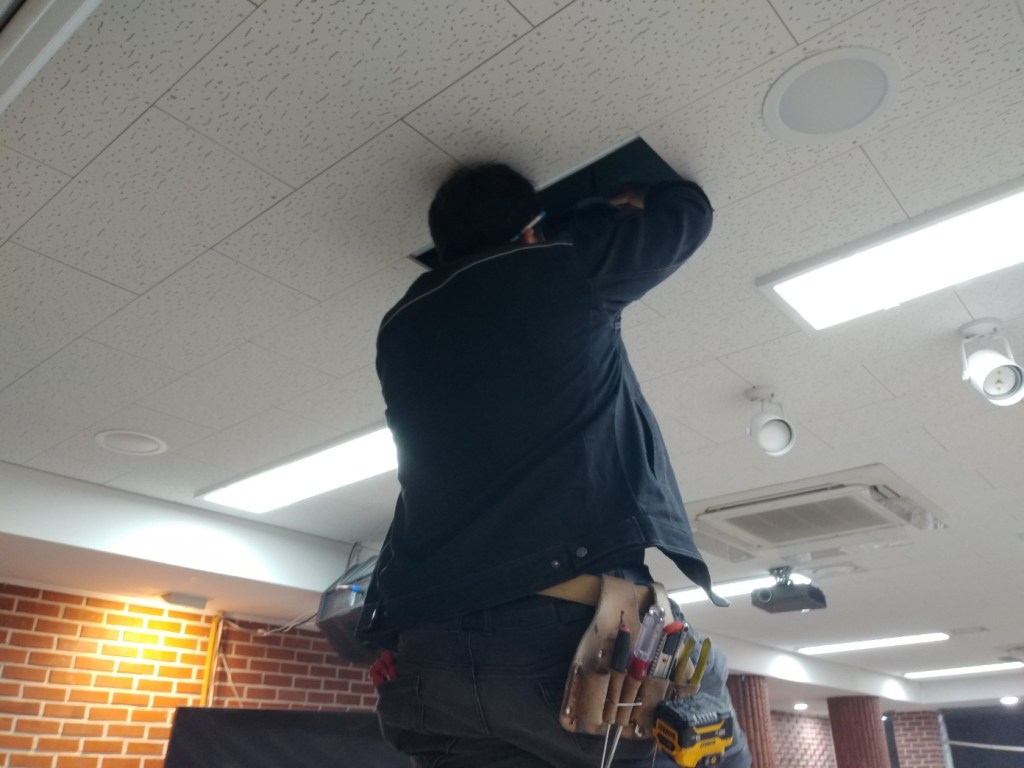

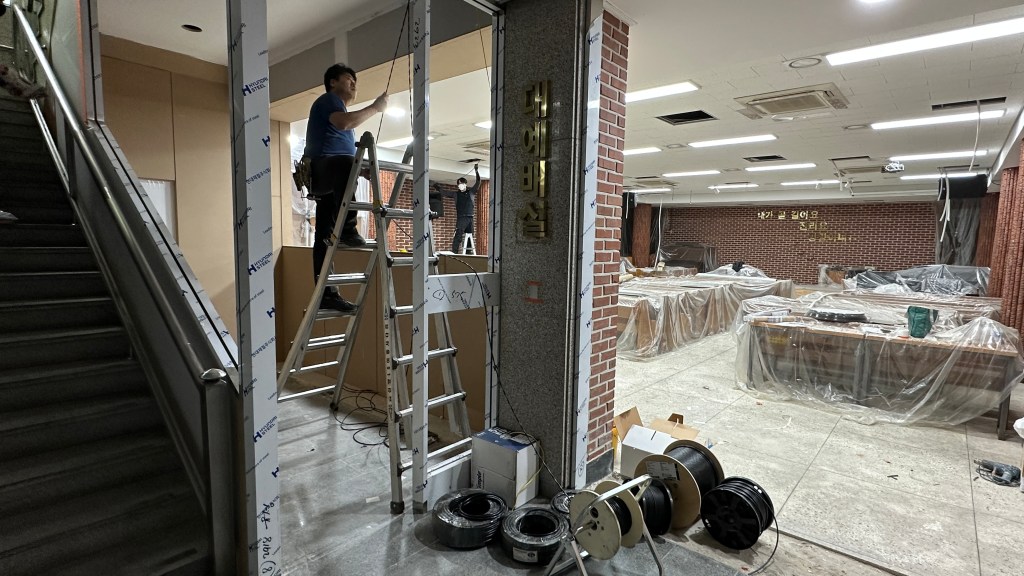

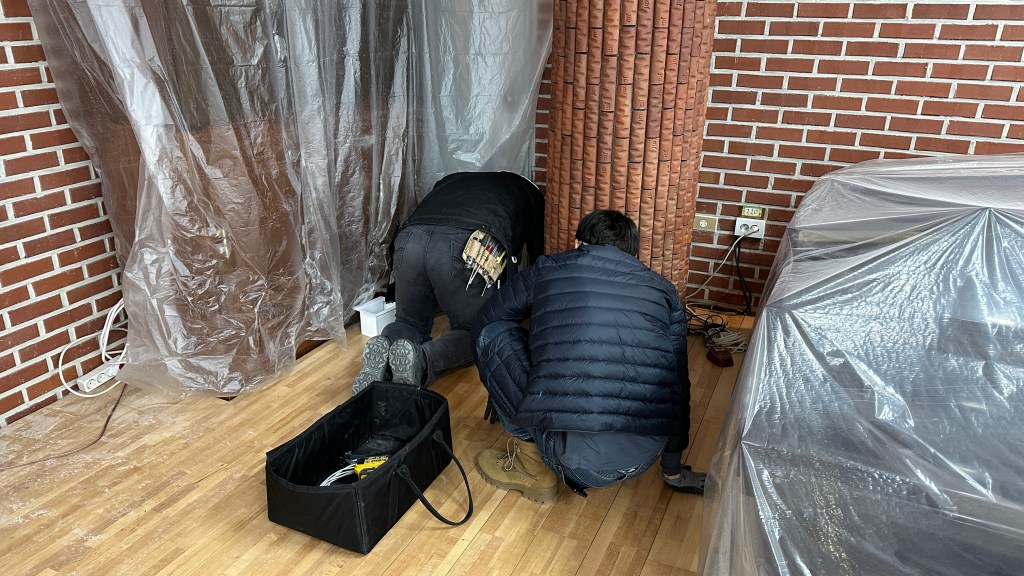

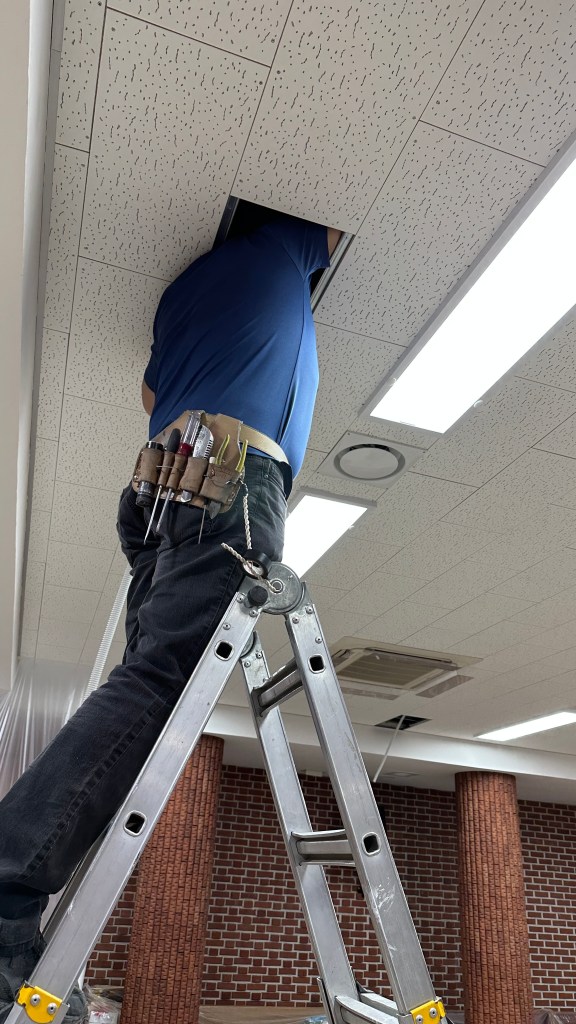

배관배선은 음향과 영상 동시에 진행을 했습니다.

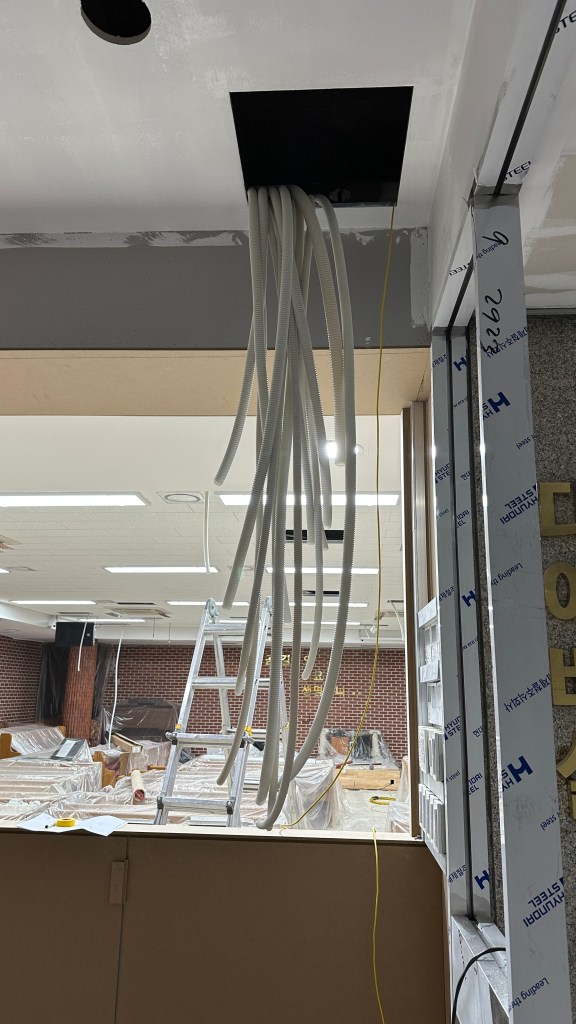

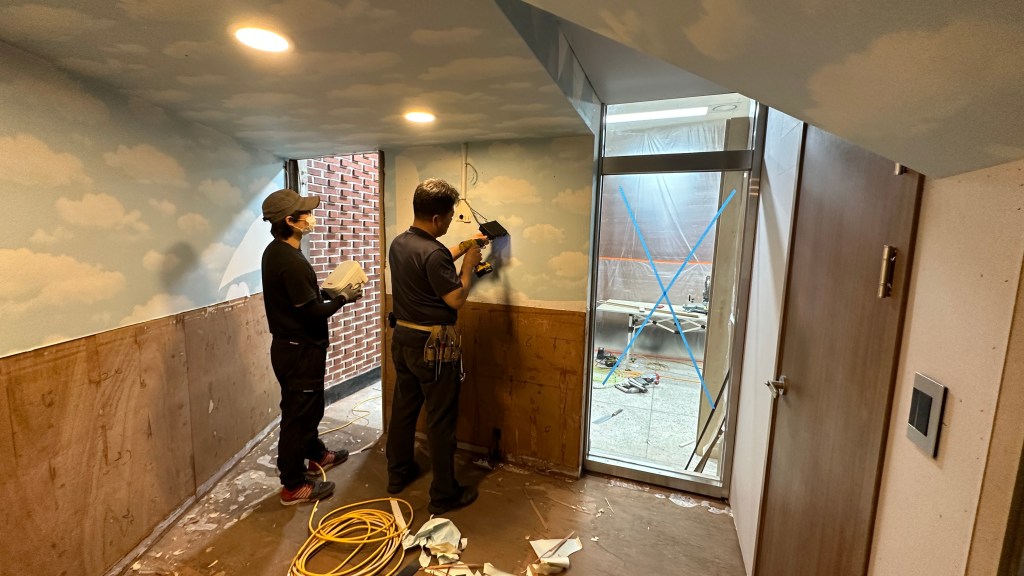

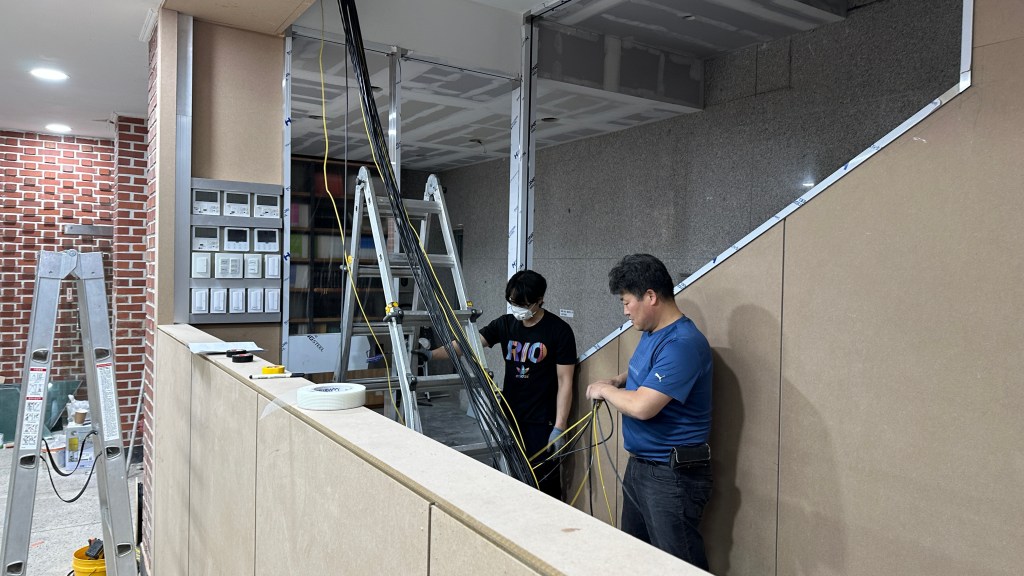

새로 자리잡은 방송실의 기둥 측면 벽 안으로 바닥까지 배관을 내려오게 하였습니다.

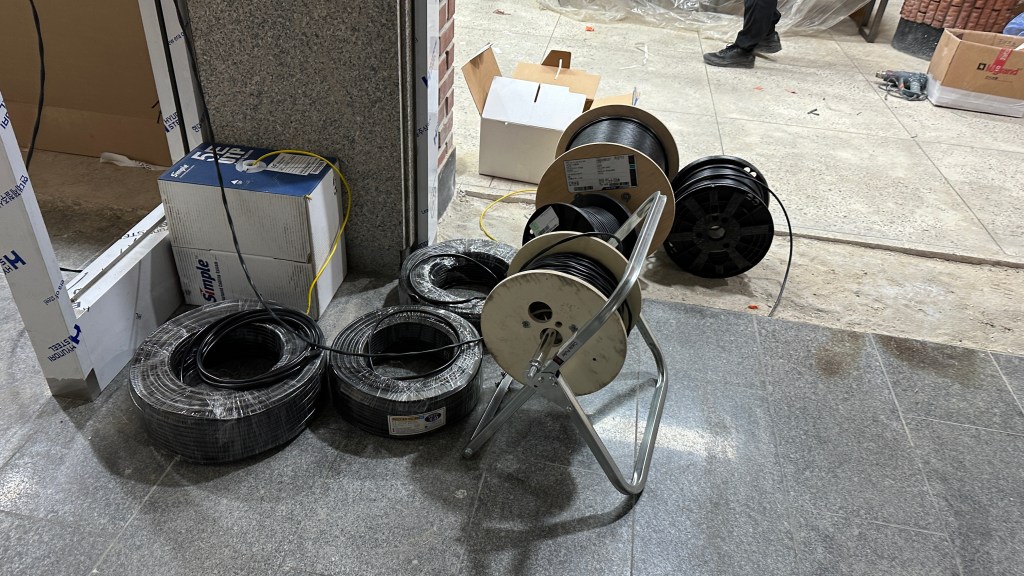

*디지털 음향 LAN 케이블, 스피커 케이블, 오디오 케이블, 컨트롤 케이블, 영상 도축 케이블 등 많은 케이블이 배관 배선되었습니다.*

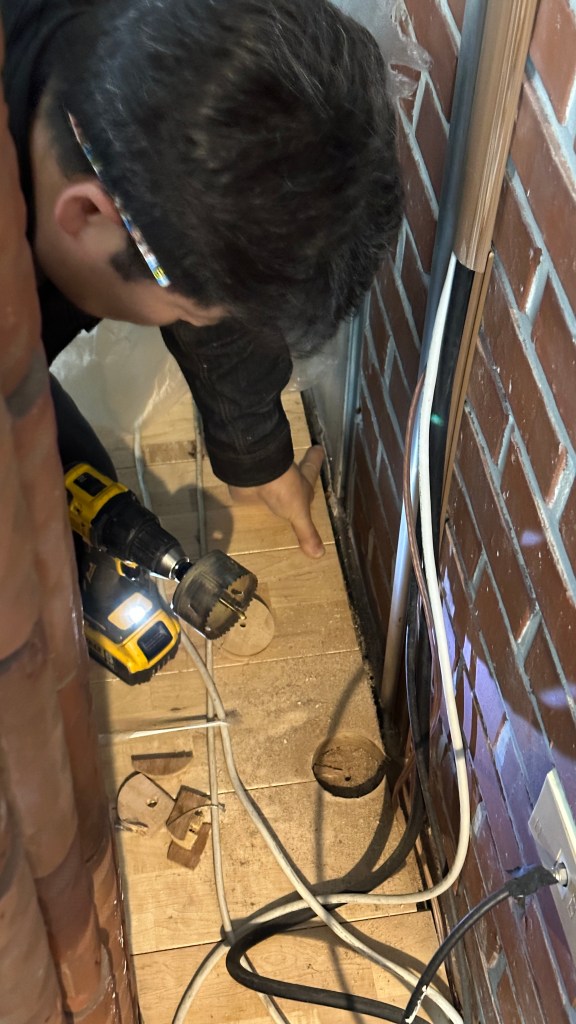

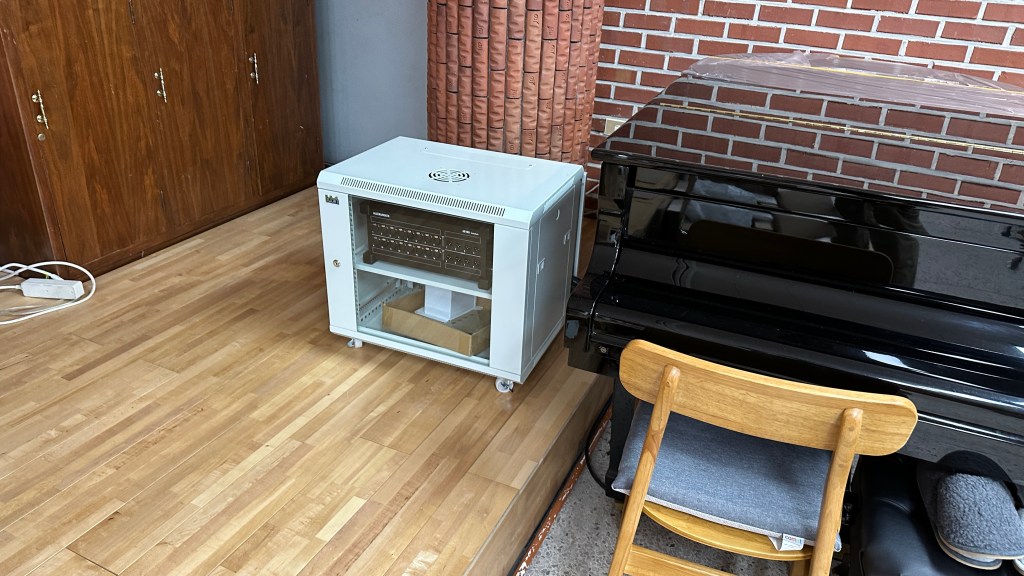

강단 오른쪽으로는 디지털 I/O Box를 위치하게 하고 케이블을 배선 하였습니다.

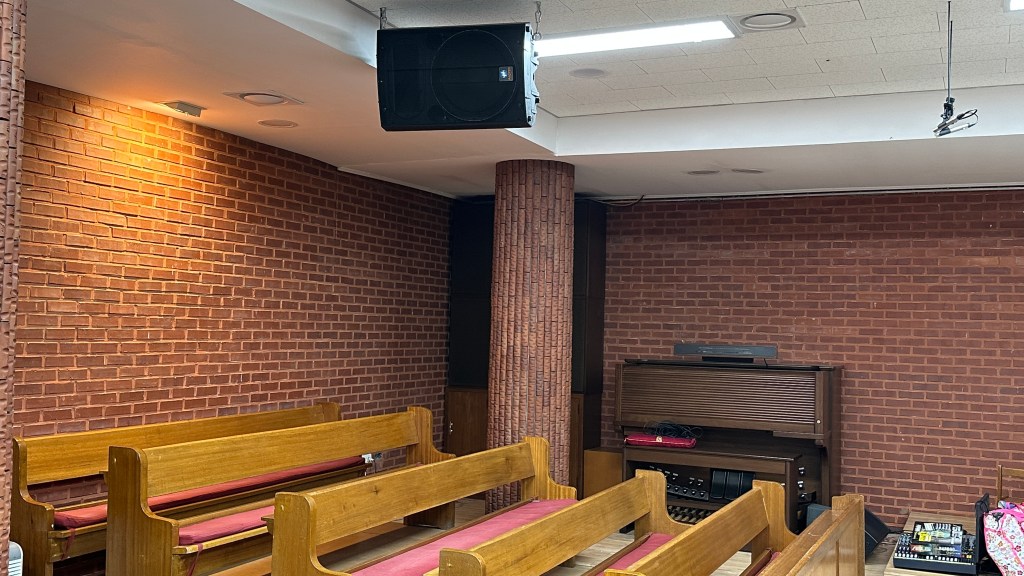

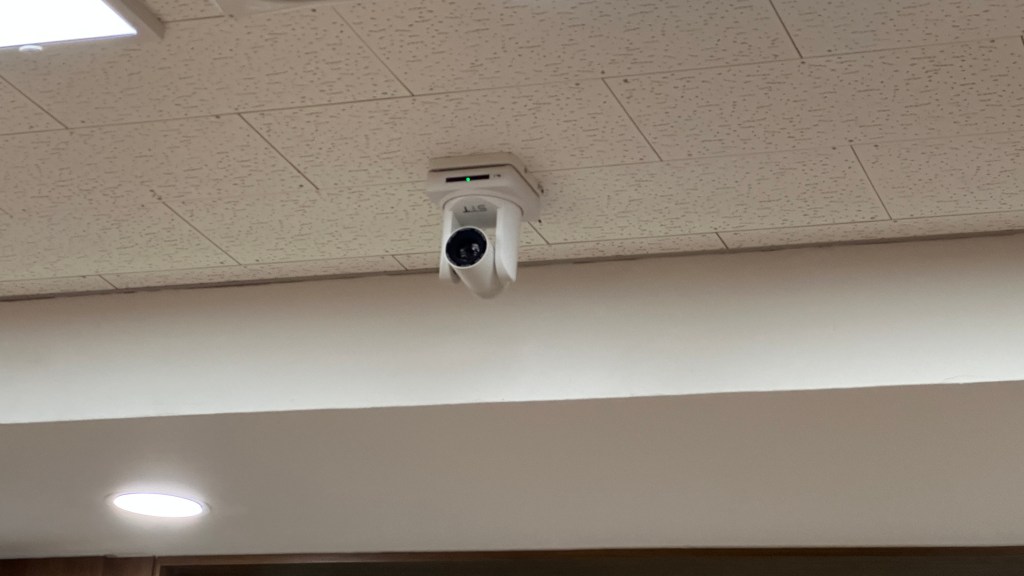

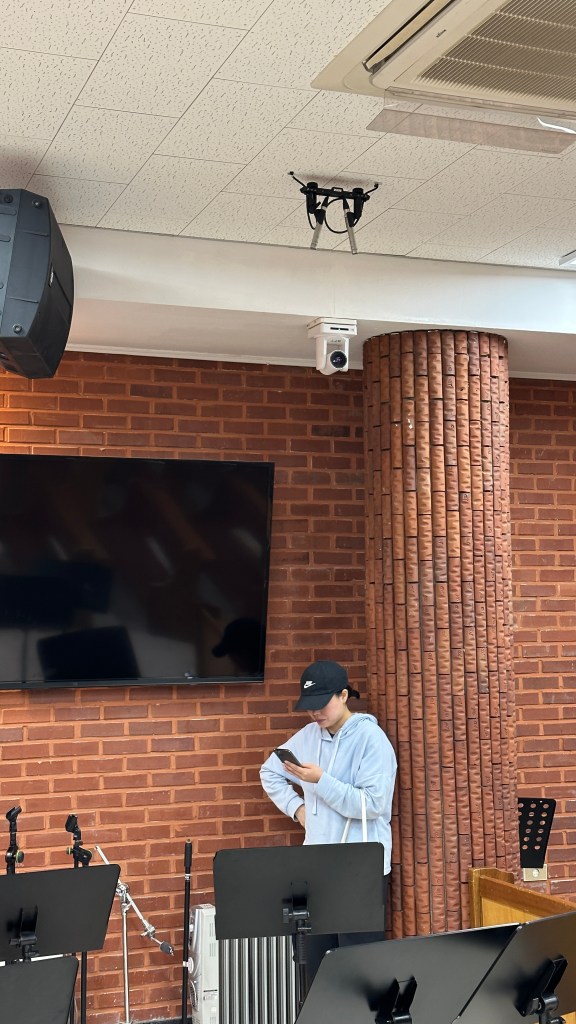

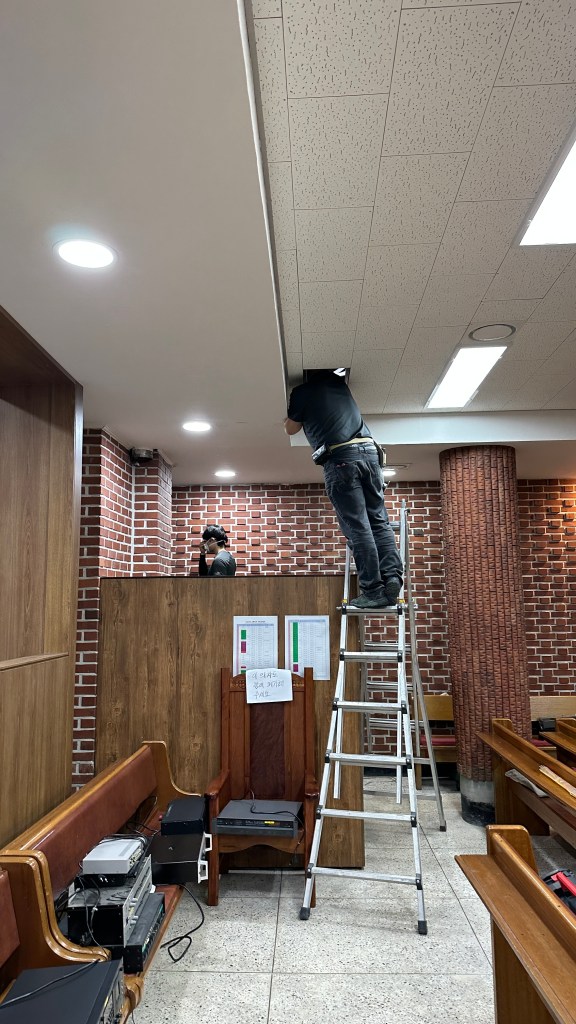

PTZ 카메라 3대를 설치하는 곳에 미리 배관 배선 작업을 했습니다.

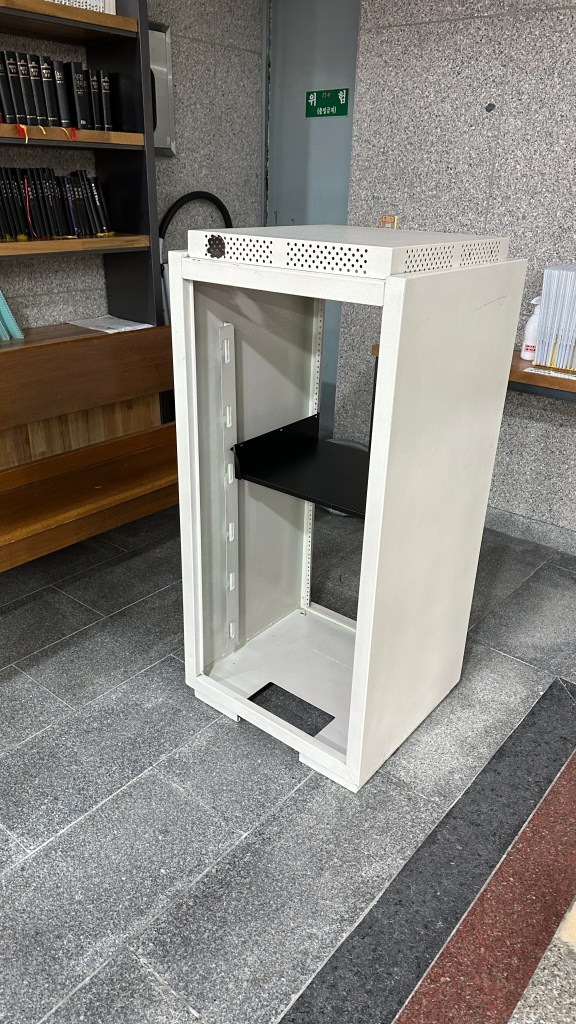

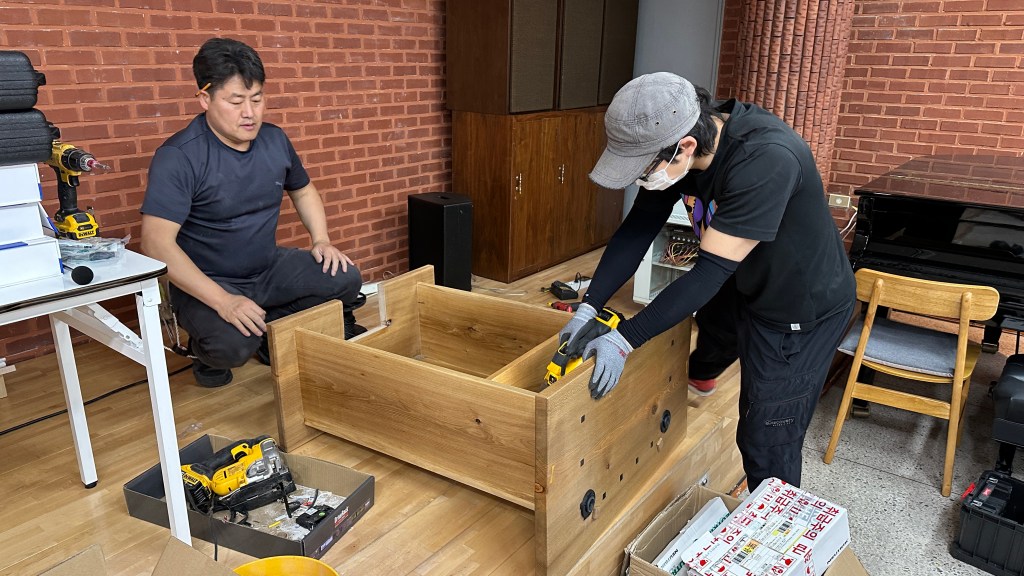

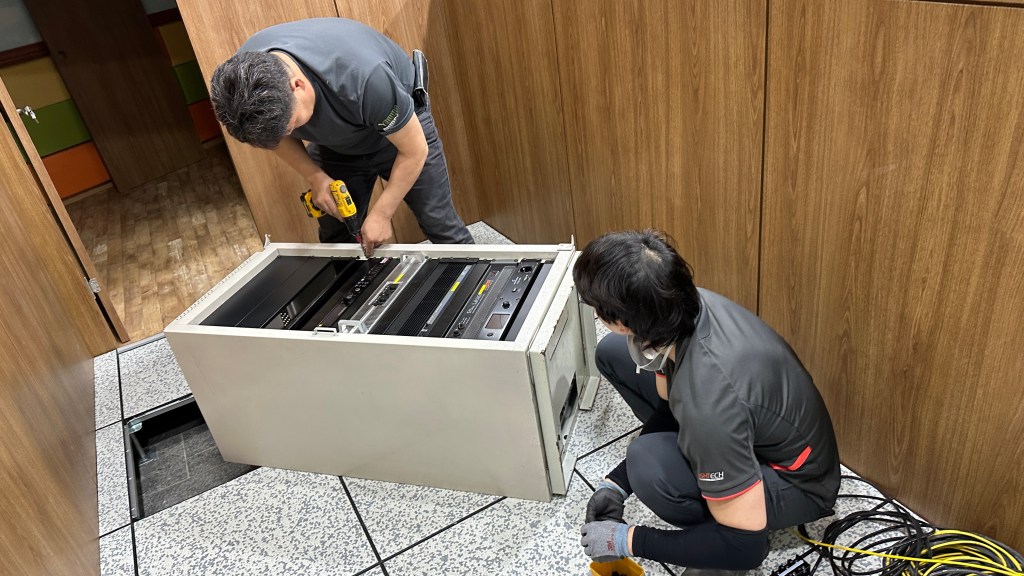

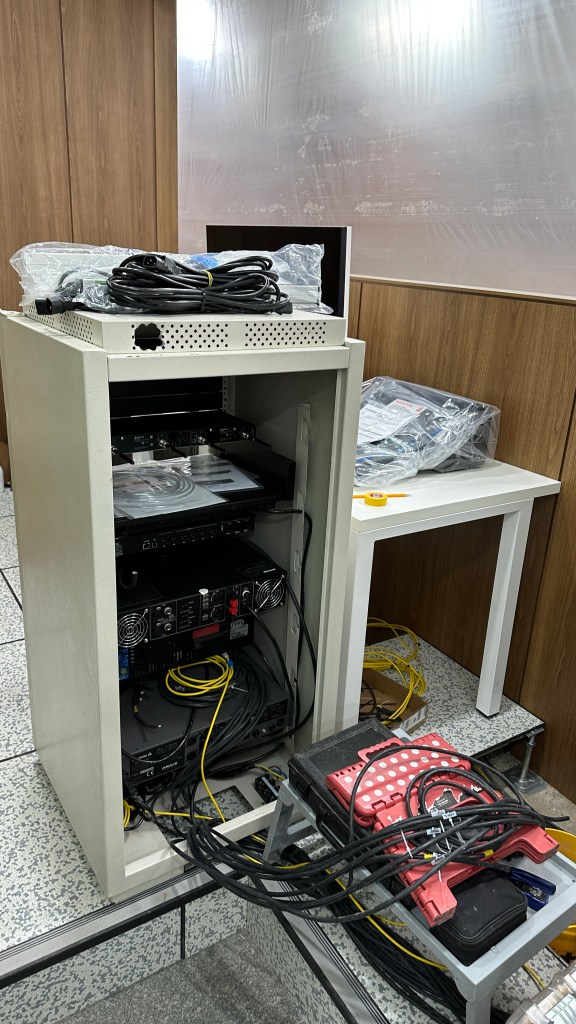

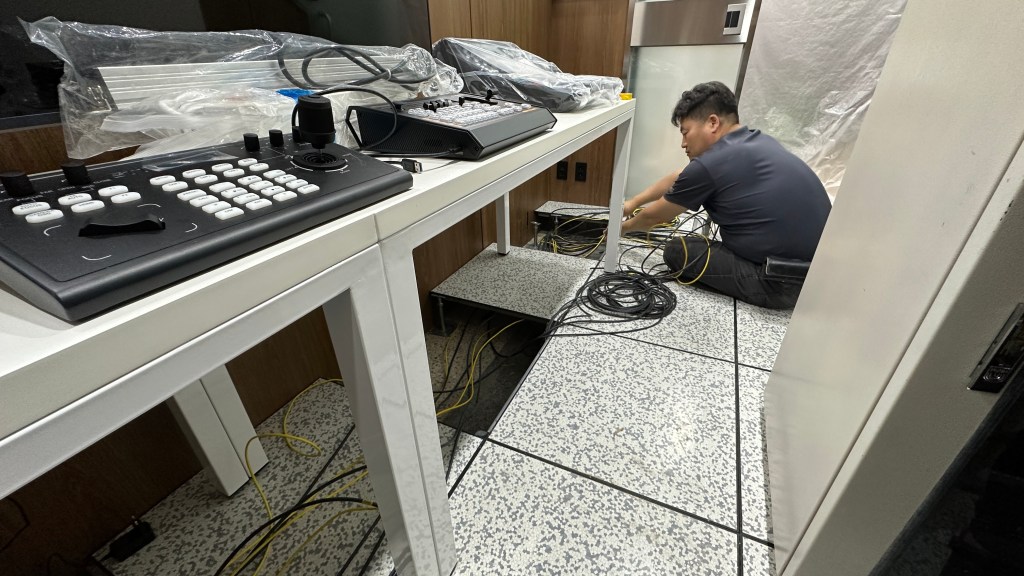

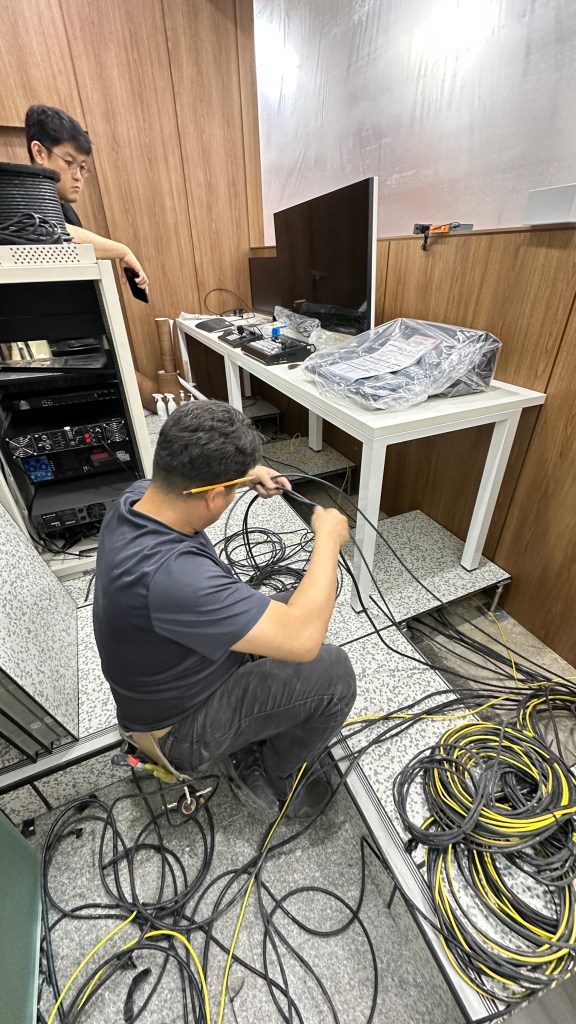

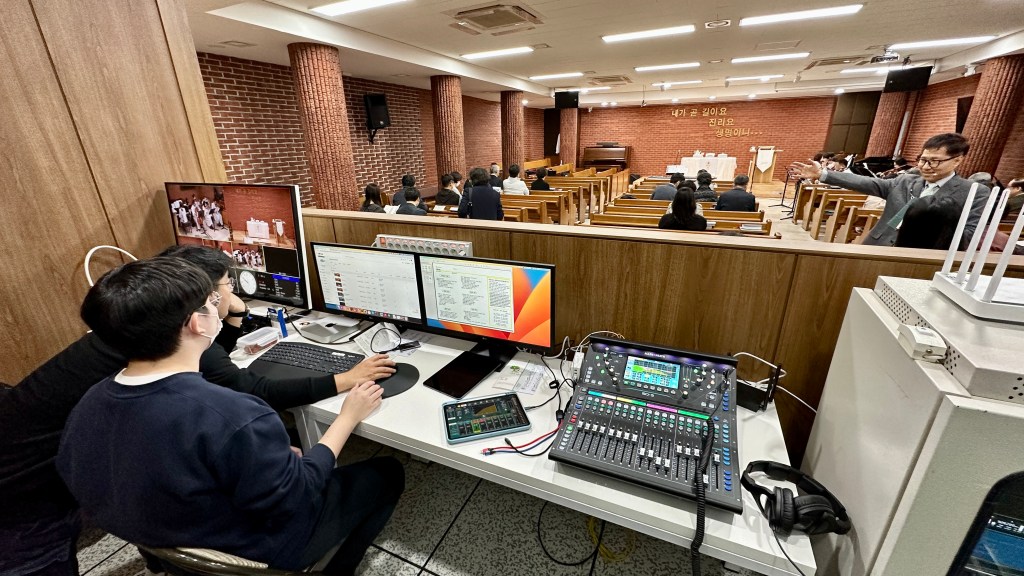

방송실은 케이블 작업과 유지 보수에 좋은 엑세스 플로어를 바닥으로 만들어져서 음향 랙과 영상 장비 쪽으로 케이블이 나오게 하는 작업이 수월했습니다.
신축이나 리모델링을 하시는 교회라면 유지 보수에 좋은 방송실 바닥을 엑세스 플로어로 하시는 것을 추천드립니다.

교회가 반드시 아셔야 할 부분이 신축이나 리모델링에서는 그냥 방송 시스템을 교체하는 것 보다 시공 비용이 많이 나옵니다.
이는 앞에서도 말씀 드렸듯이 건축 및 인테리어 일정 중간 중간에 들어가 그 때 그 때 부분 부분 배관 배선 작업을 해야 하기 때문입니다.
한 번에 쭈욱 할 수 없고, 건축과 리모델링의 진행에 따라 벽체, 천정, 강단 등의 진행 일정이 다 다르기에 각각 들어가 작업하다보면 시공일수가 많이 늘어납니다.
본당만 하는 시공과 부속실까지 하는 경우에 따라 시공 일수와 시공 비용이 차이가 더 납니다.

그루터기 교회는 찬양 밴드는 없고 성가대의 비중이 있는 교회입니다.

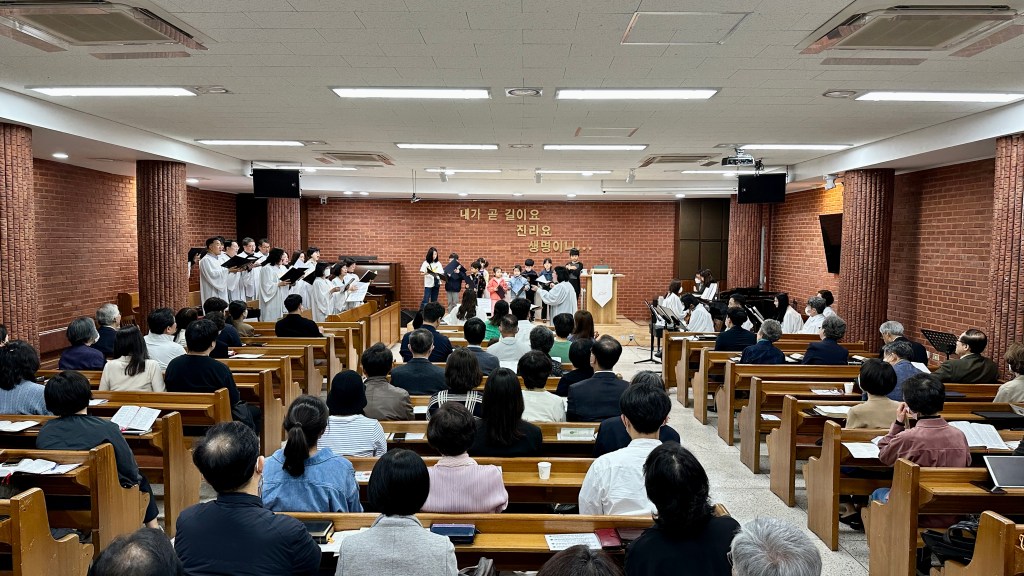

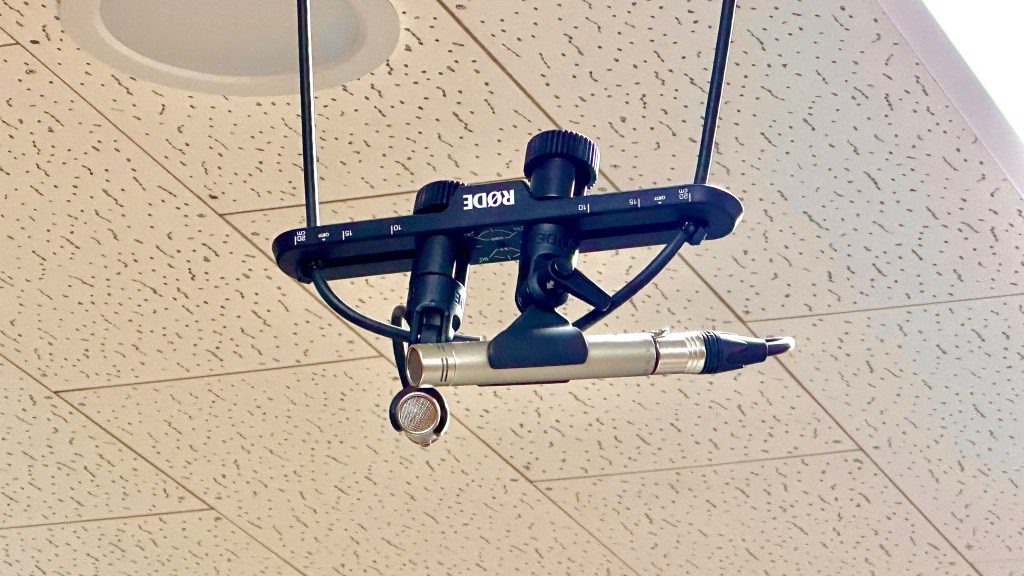

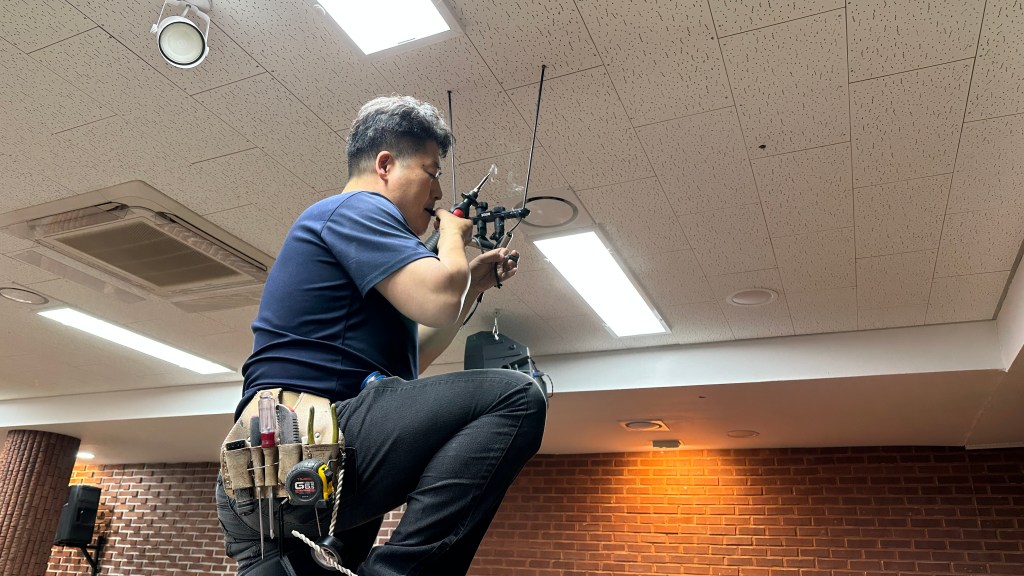

이런 비중에 반해 기존 성가대의 마이킹이 잘 못 설치되어 스테레오 사운드가 되지 못하고 마이크에 가까운 분들의 소리 중심으로 들려서 이번에 성가대 마이크를 설치할 때는 이 문제를 해결할 수 있도록 공연장에서 선호되는 X-Y 타입의 스테레오 마이킹으로 설치를 했습니다.

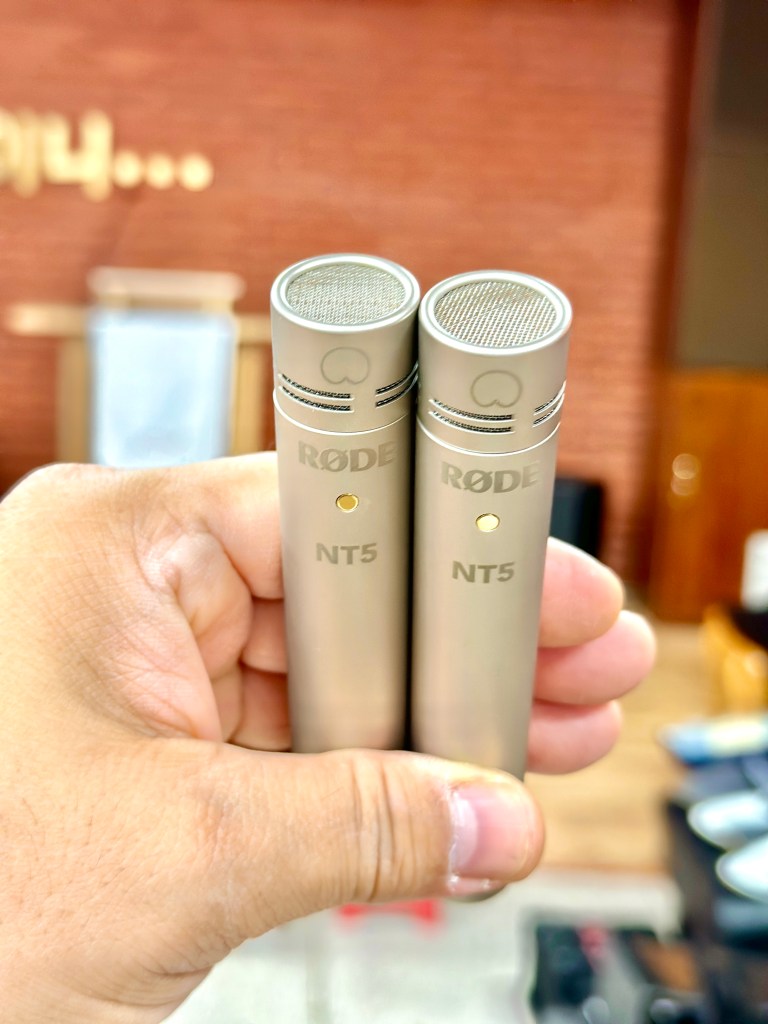

마이크 제조사에서 동일한 두 개의 마이크를 실제 측정하여 같은 성능을 가지는 것을 보장하는 Matched Pair 세트를 선택해 설치했습니다. (RODE NT5 Stereo Matched Pair)
성가대와 챔버의 마이킹은 예배당 내 확성용이 아닌(확성을 하게 되면 하울링이 심하게 생김. 공간이 작아 굳이 스피커로 확성이 필요하지 않음.) 녹음과 중계용입니다.

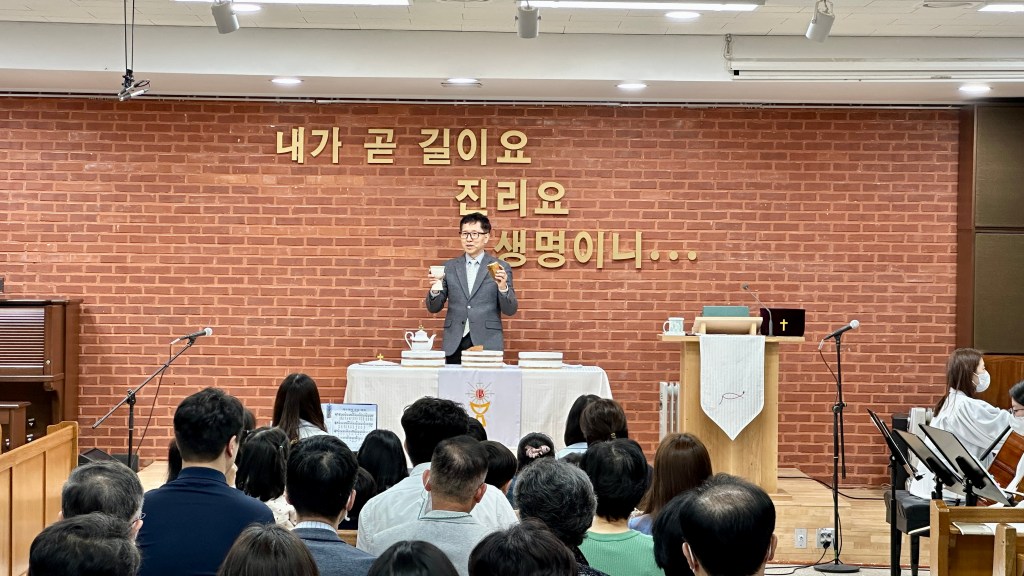

*성찬식에서 무선 헤드셋 마이크를 사용하는데, 하울링이 생기기 쉬운 곳이라 더욱 마이크 세팅에 신경을 썼습니다.*

SET UP

그루터기 교회의 목사님은 신학자이신 안용성 목사님이십니다.
그 때문에 설교의 명료도가 무엇보다도 중요합니다.
반사가 많이 되는 벽돌조 내부로 인해 하울링도 쉽게 생기는 조건이라 흡음력과 명료도가 좋은 마이크와 하울링 제거에 신경을 많이 썼습니다.
사실 이 두가지 부분은 서로 모순과 같습니다.
흡음력과 명료도가 좋은 마이크는 반사가 잘 되는 공간에서는 하울링이 더 쉽게 발생하기 때문입니다.

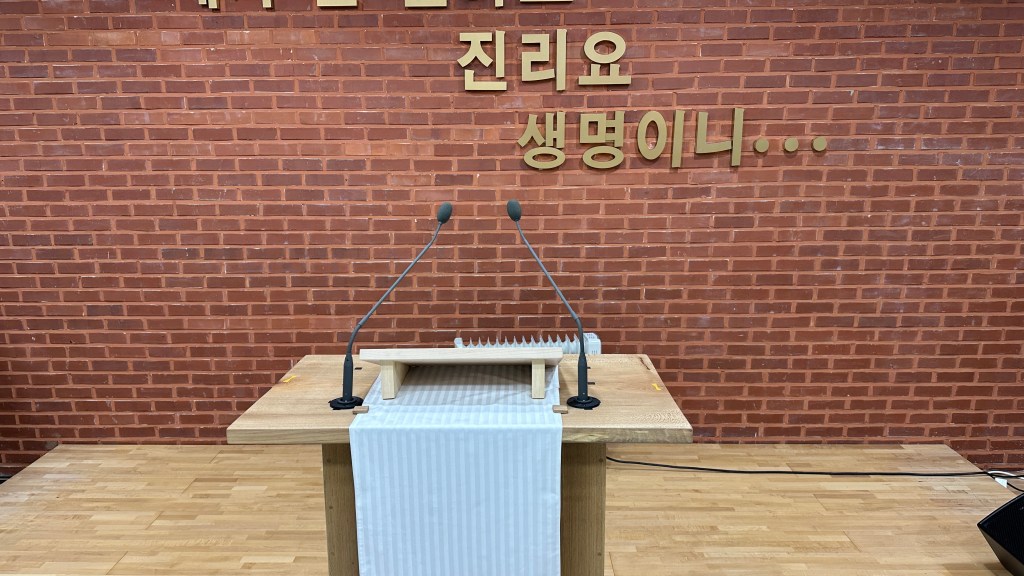

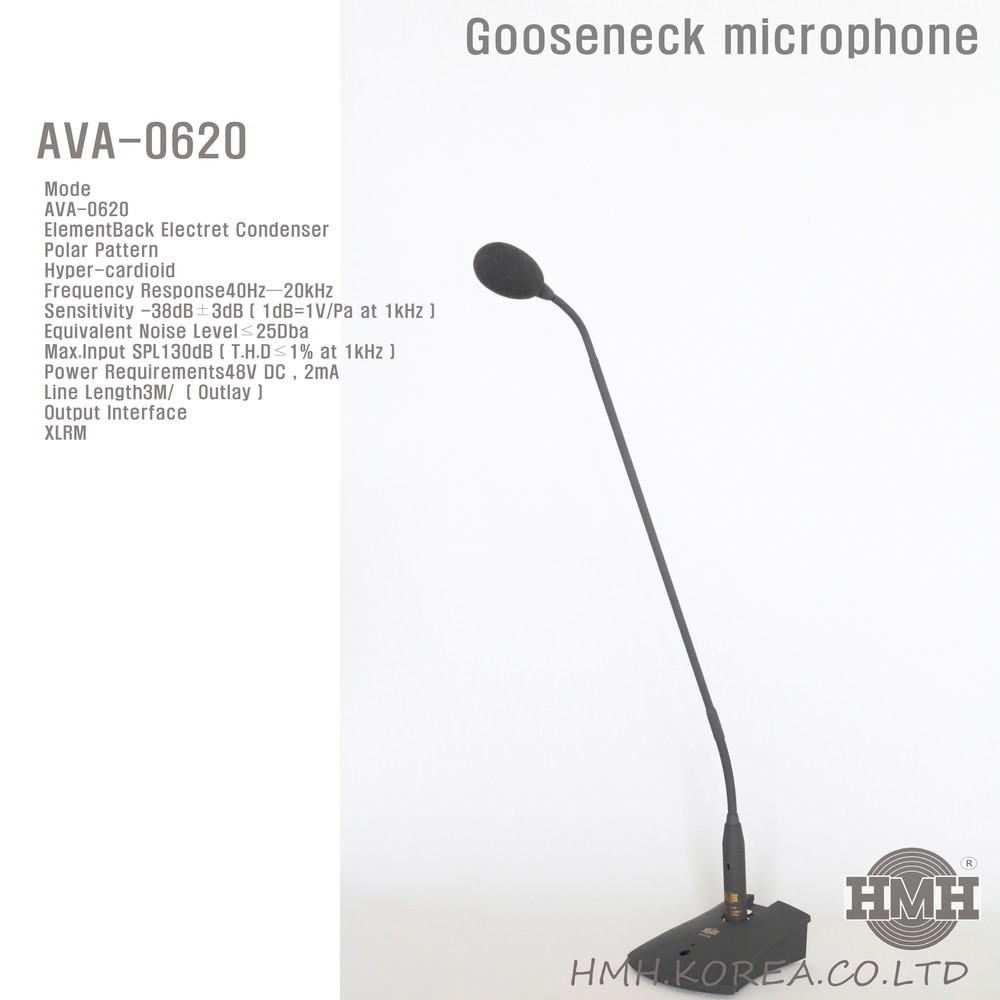

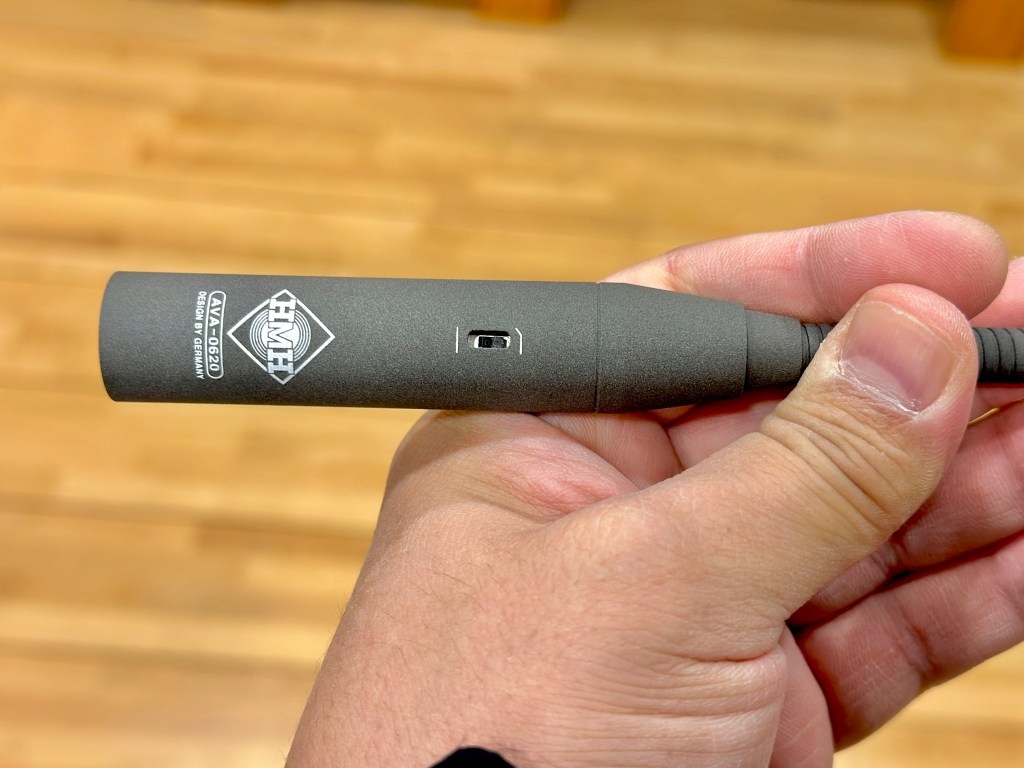

HMH는 국내 음향 제조사인데, AVA-0620 구즈넥 마이크는 세종문화회관에서 이런 마이크 중 가장 비싼 독일 Shoeps사의 마이크와 블라인드 테스트를 여러명의 음악 감독들이 했을 때 아무도 구분을 하지 못했을 정도로 매우 뛰어난 음질과 성능을 가지고 있습니다.
Shoeps 마이크 처럼 페인트 마감도 최상급으로 되어 있으며 독일 캡슐을 채용해 흡음력과 명료도가 매우 뛰어납니다.
물론 내구성도 좋아 이 제품을 설치 한 지 5년이 넘었는데도 아직 고장으로 문제가 된 적이 한 번도 없었습니다.
가격은 1/8 수준으로 웬만한 교회에서 구입할 수 있는 가격이어서 저희가 시공할 때 설교 마이크로 늘 설치하는 마이크입니다.
말씀을 하시는 목사님 뿐만 아니라 그 설교 소리를 듣는 교인분들도 매우 만족하는 설교 마이크입니다.

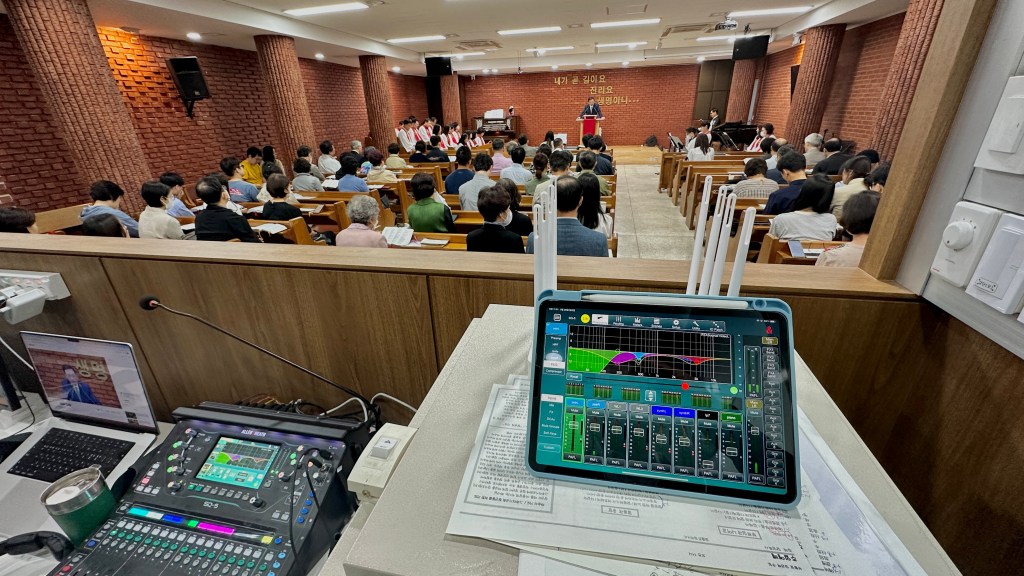

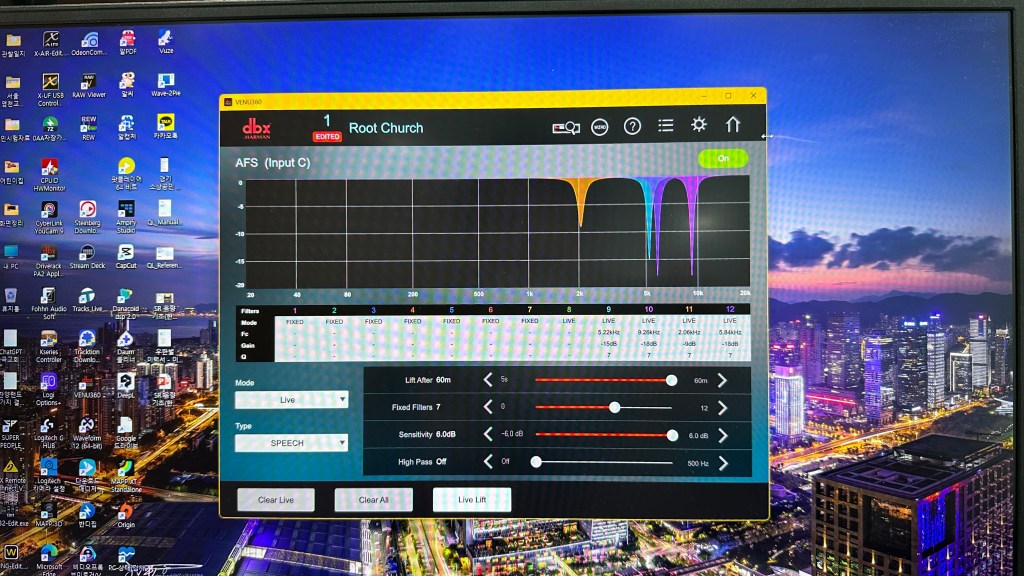

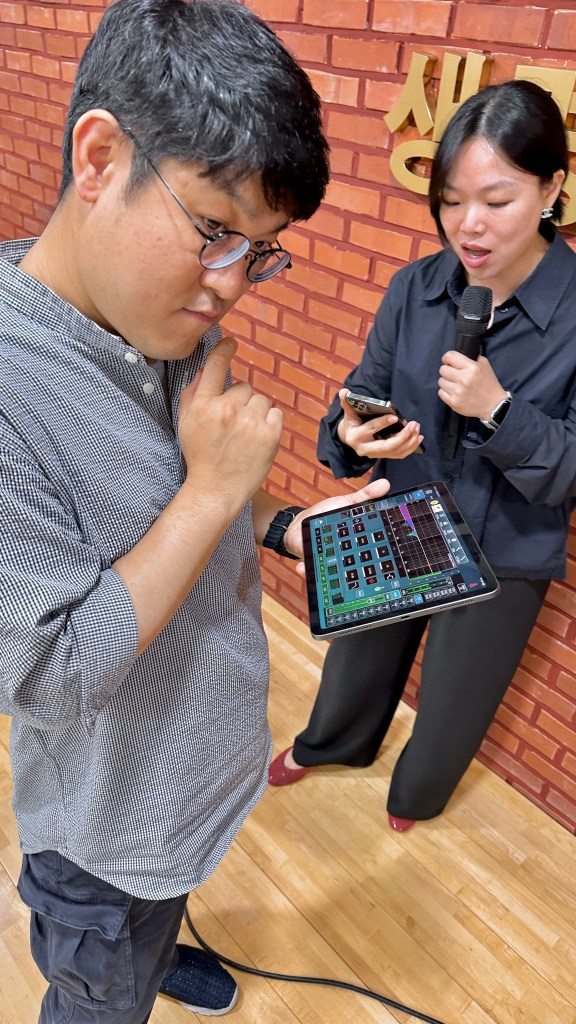

다만 그루터기 교회는 보시듯이 소리 반사가 너무 잘 되는 벽돌조 마감이라 SQ5의 마이크 입력 채널과 메인 출력에서의 측정과 조정에 더해 스피커 프로세서 dbx VENUE 360에서 AFS(Auto Feedback Supressor)를 사용해 하울링(피드백)에 대해 적극적으로 대응을 했습니다.
그 렇게 조정을 해 목사님이 편안하게 설교를 할 수 있게 만들어 드렸고, 시공 완료 이후 실시간 예배 중계를 모니터링을 해 장마철에 또 발생하는 공진을 측정해 소리 문제를 해결해 드렸습니다.

*마이크 단품이 필요하시더라도 연락을 주십시오. 시중보다 저렴하게 공급이 가능합니다.*

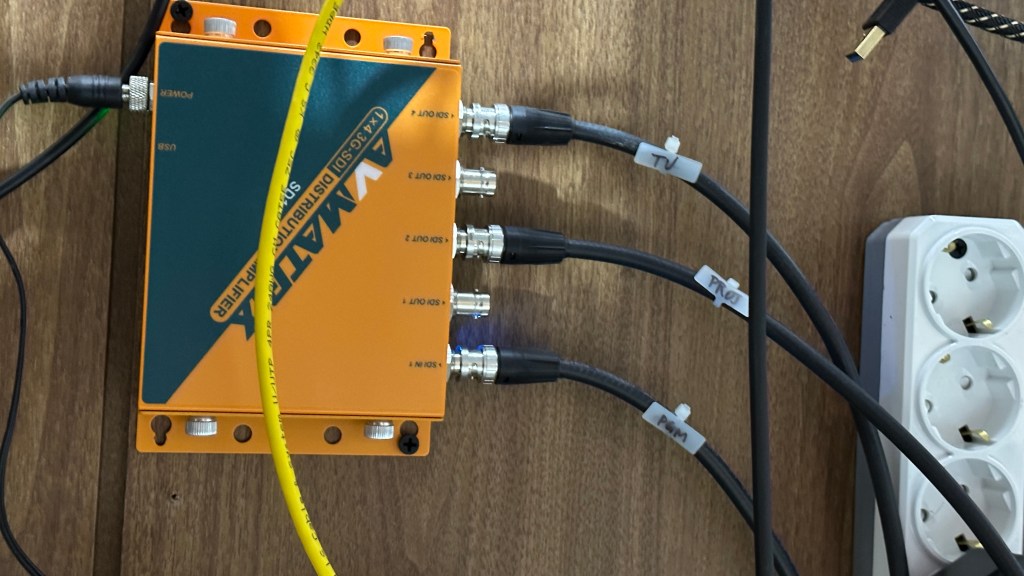

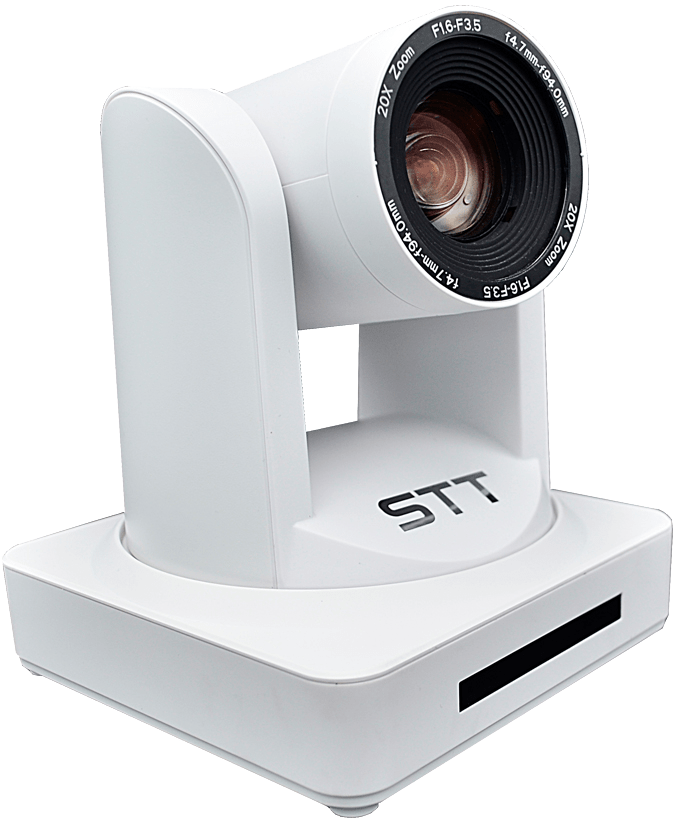

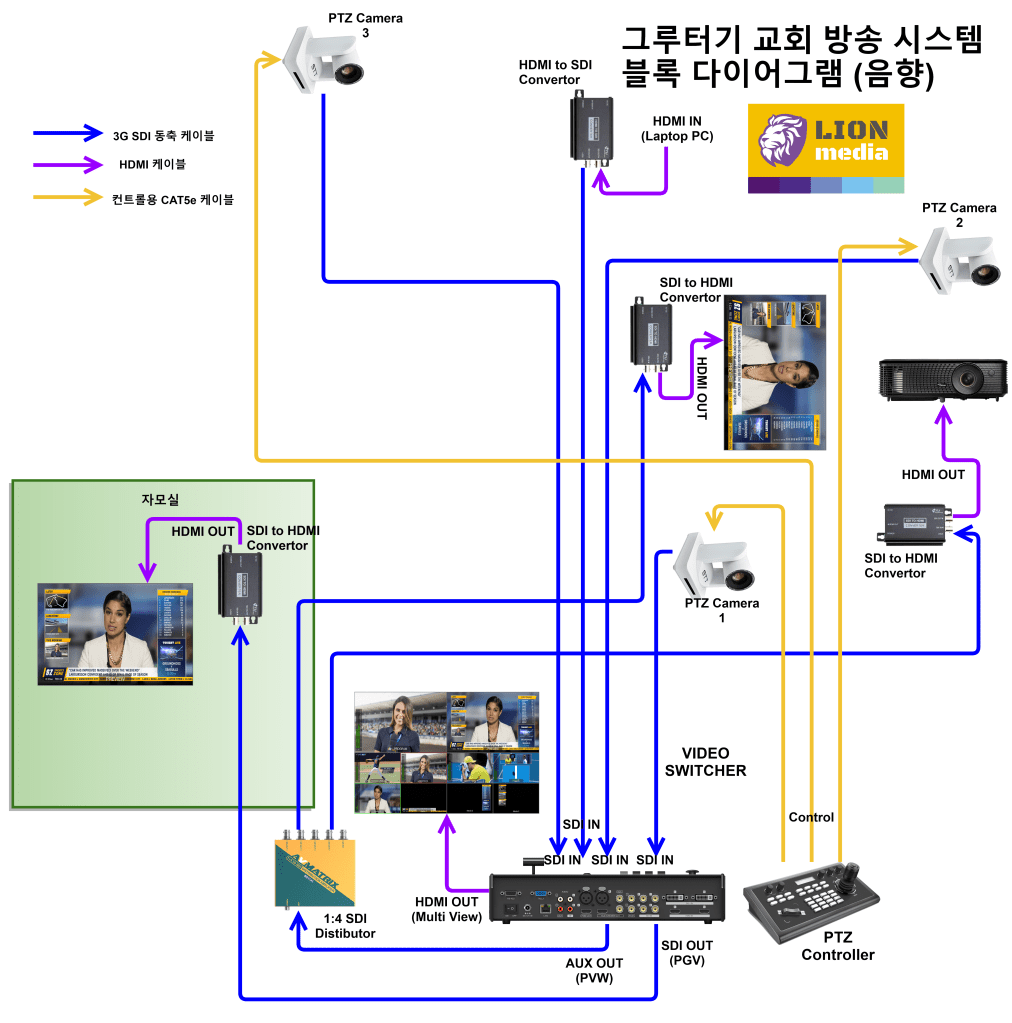

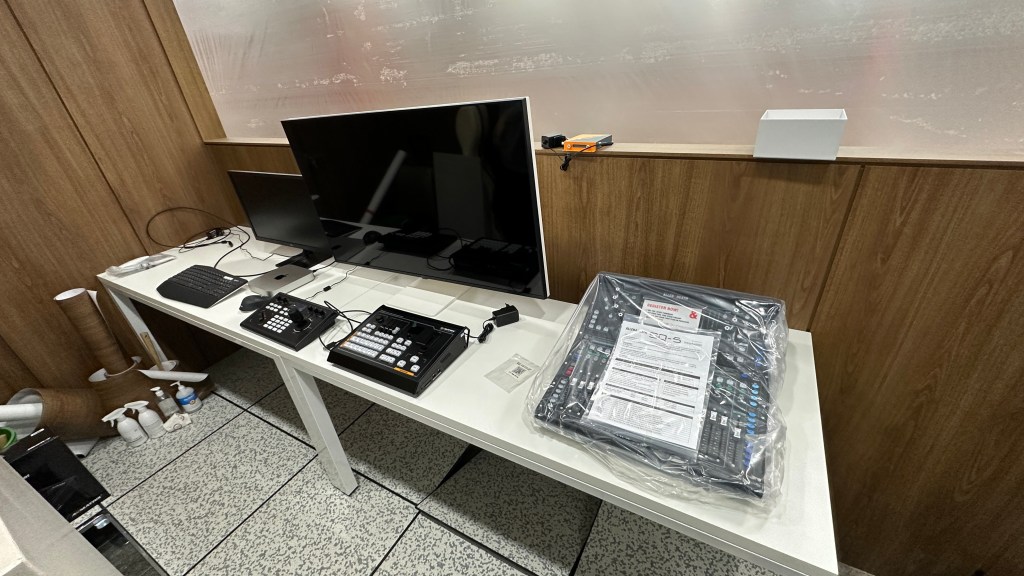

영상 장비는 교회 예산에서 가장 고장이 없이 성능이 잘 나오는 소디스텍의 PTZ 카메라와 컨트롤러, 그리고 JVC에서 ODM 으로 선택할 만큼 제품의 성능이 우수한 AVMATRIX의 비디오 스위처 제품으로 선택을 했습니다.

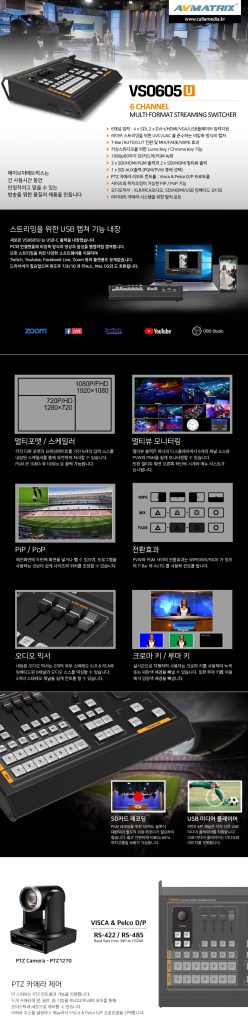

AVMATRIX VS0605U는 비디오 캡처 카드를 내장해 실시간 스트리밍을 지원하며, 크로마키, 루마키를 지원해 간단하게 PPT로 만든 자막을 영상에 오버레이를 간편하게 할 수 있습니다.
담임 목사님께서는 아이패드로 말씀 강해를 준비 중이신데, 방송실의 중계 컴퓨터를 Mac Mini로 하기에 에어 플레이로 무선으로 간편하게 연결해 예배 영상으로 송출하도록 하였습니다.

책임지는 교육

이렇게 좋은 시스템을 설비를 해도 처음 디지털 음향과 영상 장비를 다루는 것은 반드시 제대로 된 교육이 필요합니다.
여기서 말하는 교육이란 시공 후 2~3시간 정도 사용법을 가르쳐 주는 보통의 시공업체가 제공하는 정도로서는 사실상 제대로 운용하기 힘듭니다.
그런 교육을 받으면 이론이 바탕이 전혀 안되어 있기에 결국 매 주 볼륨 페이더 정도만 조정하고, 기계적으로 원리도 모르면서 송출을 하기에 실제 일반 예배의 포맷이 약간만 바뀌어도 제대로 대응을 못하고, 하울링만 조금만 나도 당황해 문제를 스스로 해결하지 못합니다.
영상은 어느 정도 운용할 수 있지만, 정해진 예배 외의 세미나나 말씀 강해 등의 창의적인 포맷을 만들어야 하는 것에는 큰 부담을 느낄 수 밖에 없습니다.

저희는 이 부분을 해소해 드리기 위해 처음 견적 때 부터 교육 프로그램을 같이 제시하였고, 총 12시간에 걸쳐 음향 이론과 실습, 영상 세팅 방법과 실습을 실제 설치된 제품을 조작하면서 가르쳐 드렸습니다.
그러기에 보통의 예배와는 다른 절기 예배나 행사에도 자신감을 가지고 새로운 포맷을 직접 만들 수 있게 실력을 갖추었습니다.

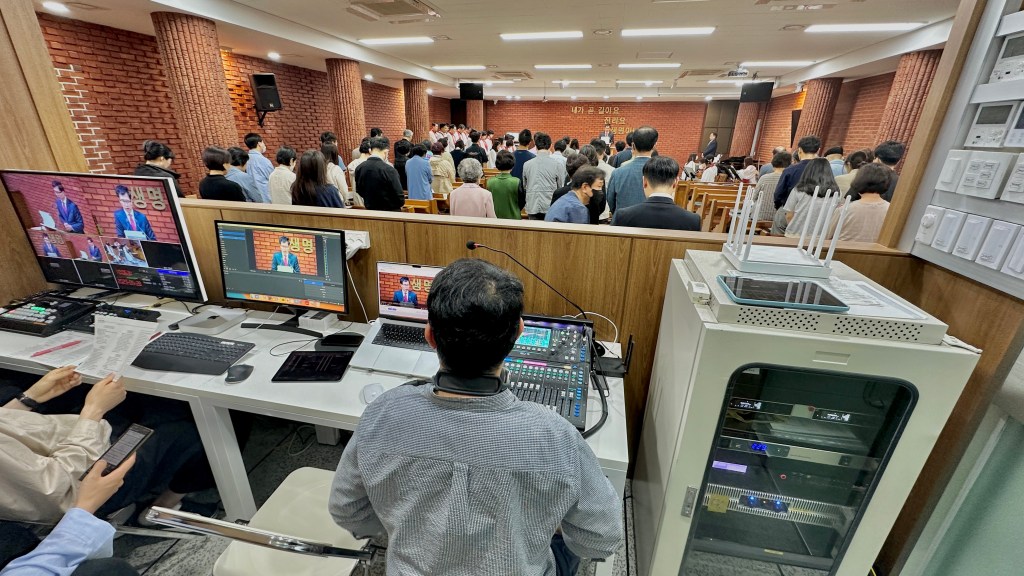

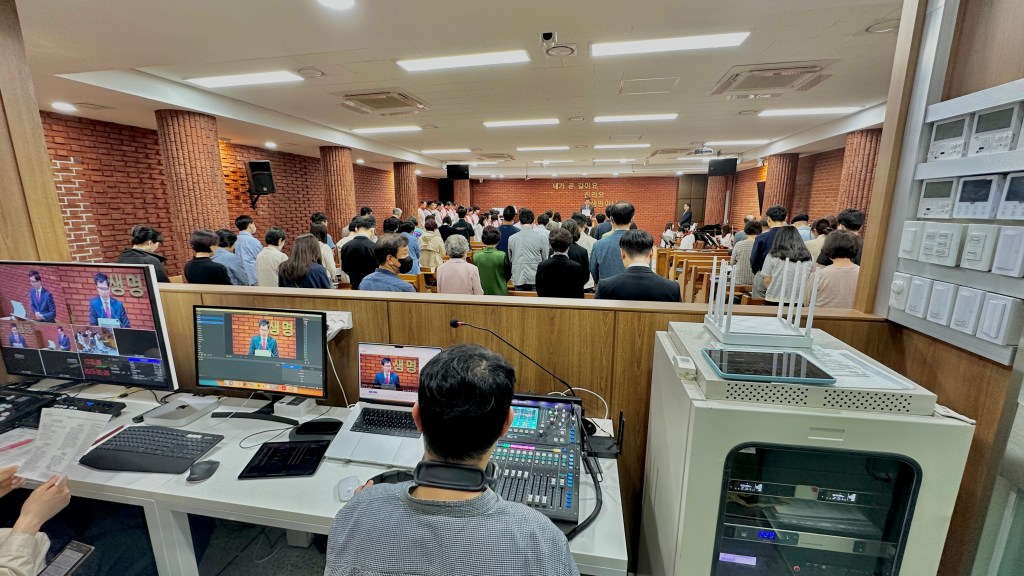

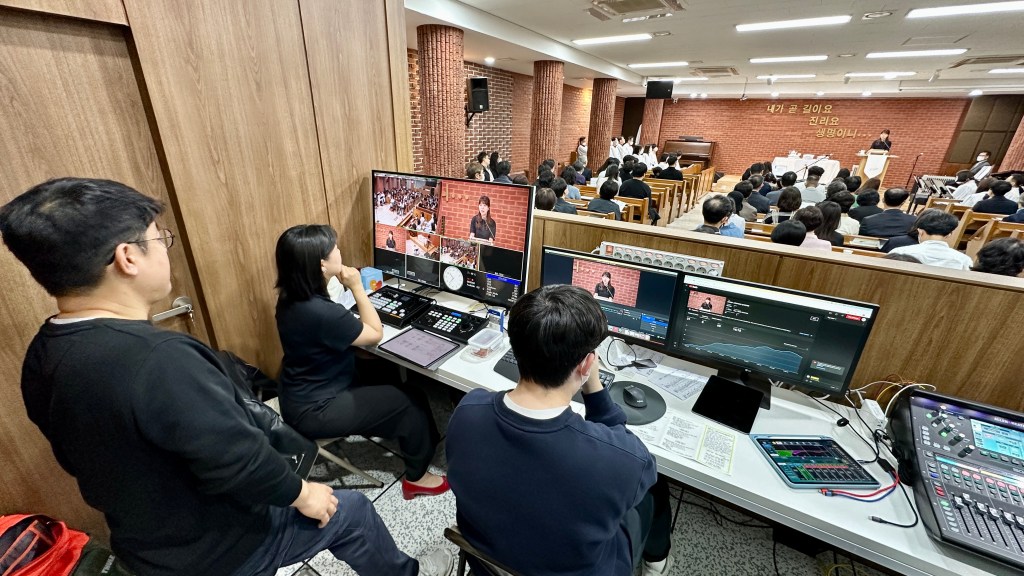

방송 시스템 시공 후 맞는 첫 주 11시 예배가 예배가 교육부 주관이어서 일반 포맷의 예배가 아니라 연출이 필요한 예배였지만, 저희는 토요일 교육 때 미리 그 포맷에 맞는 세팅과 실습을 해 주일날 방송팀이 어려움 없이 예배 방송을 진행하게 되었습니다.

대부분 시공 업체는 시공 후 주일 날 출장하지 않습니다만, 저희 라이온 미디어는 2주간에 걸쳐 같이 준비하고 예배 방송을 진행하며 현장에서 또 가르쳐 주고, 바뀐 세팅들을 저장해 활용하도록 하기에 교회가 안심하고 시공과 교육 전체를 맡기시고 운용할 수 있습니다.
