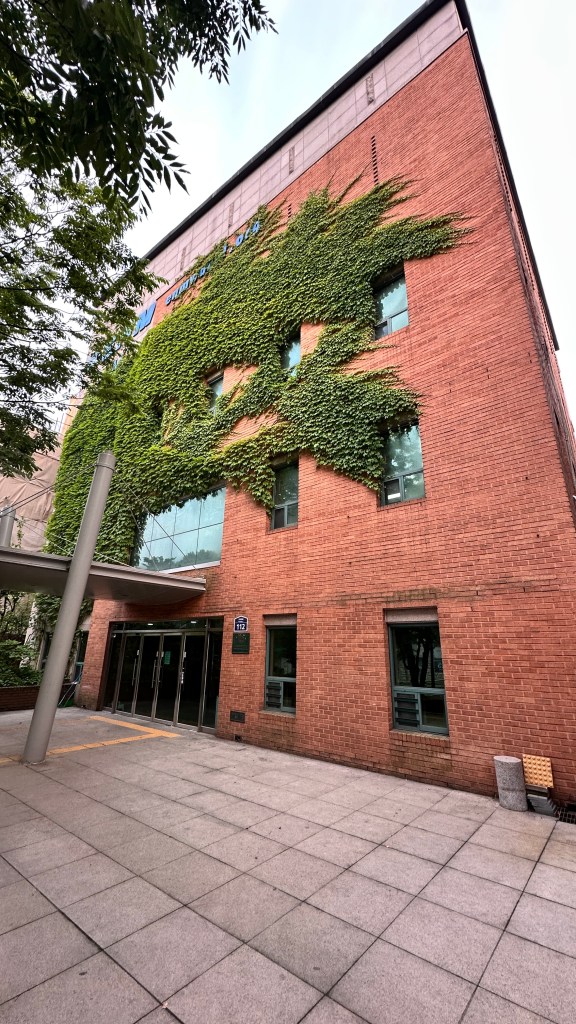

고려대 옆에 위치한 서울 ENM선교회는 1999년 설립되고 한국 세계선교협의회(KWMA)에 소속된 세계로선교회의 서울 지부입니다.
세계 선교, 직장 선교, 대학 선교 등의 활동을 활발히 하고 있는데요, 현재 강당의 음향 기기가 내구 연한이 지나 교체할 때가 되어 저희 라이온 미디어가 새로은 시스템을 설계하고 시공, 튜닝을 했습니다.

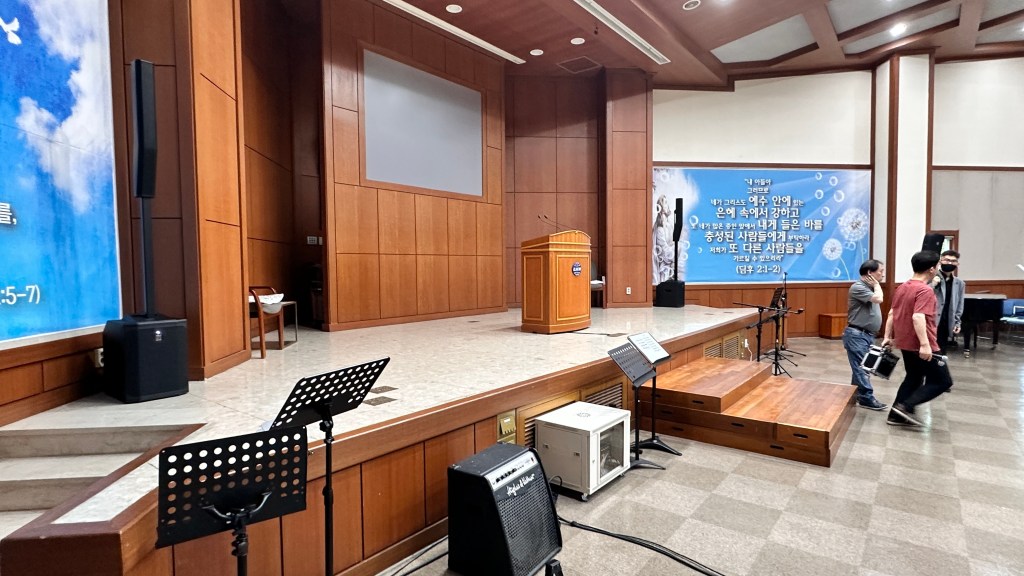

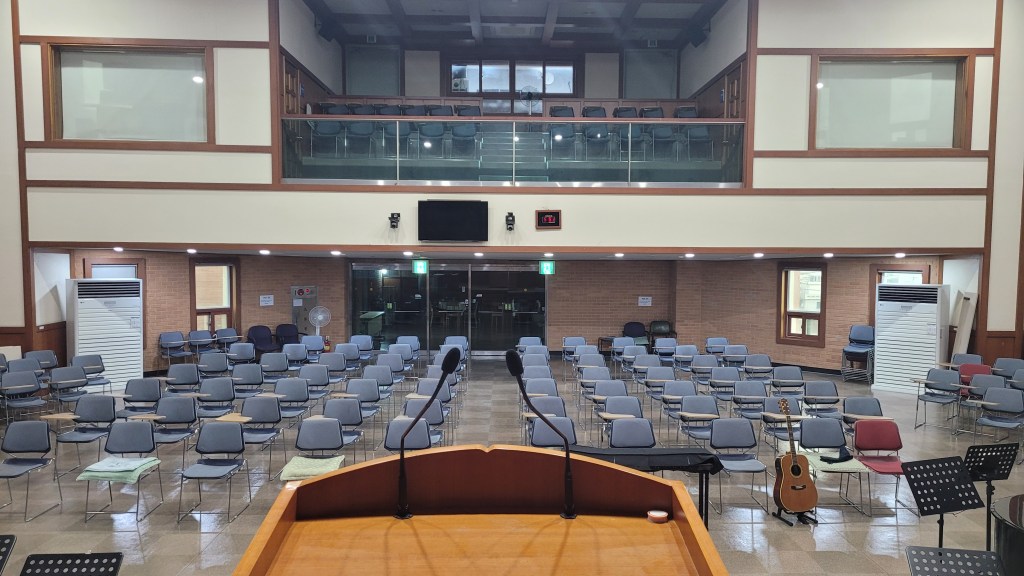

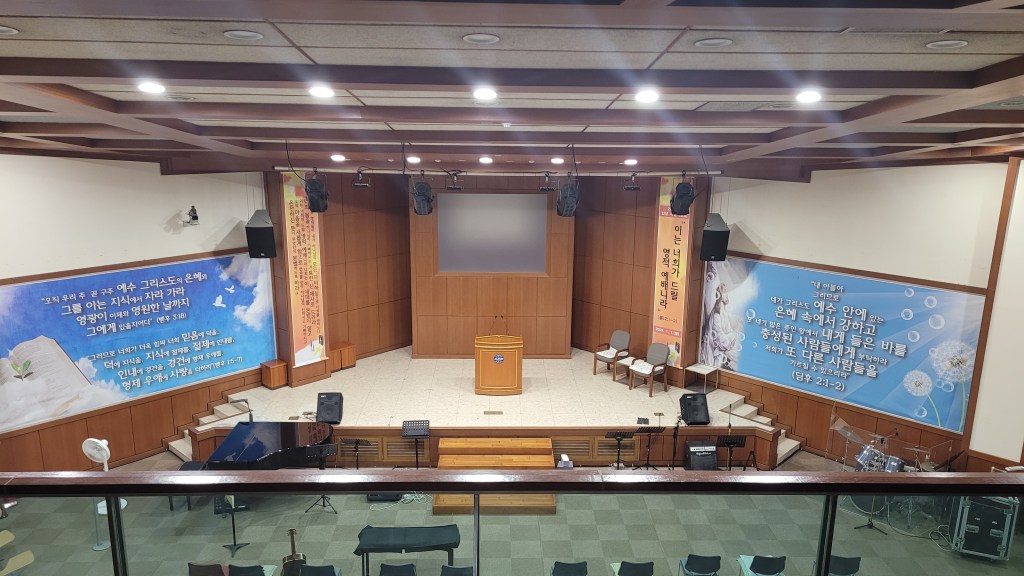

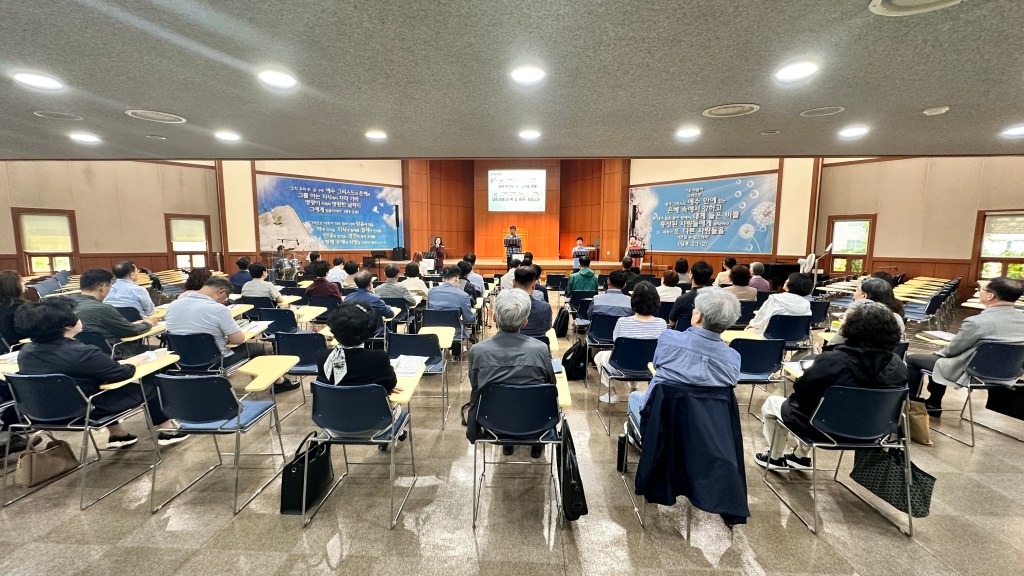

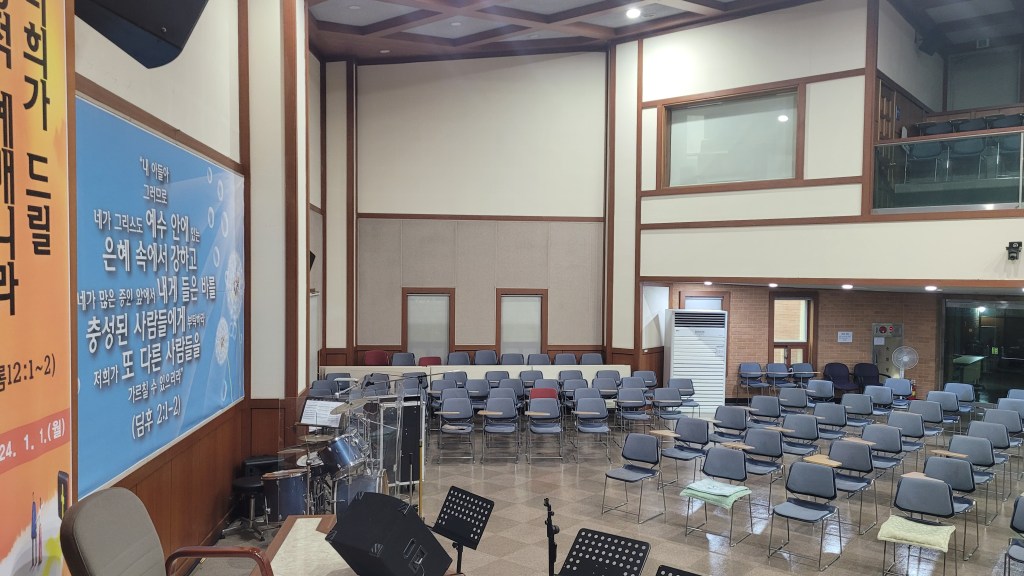

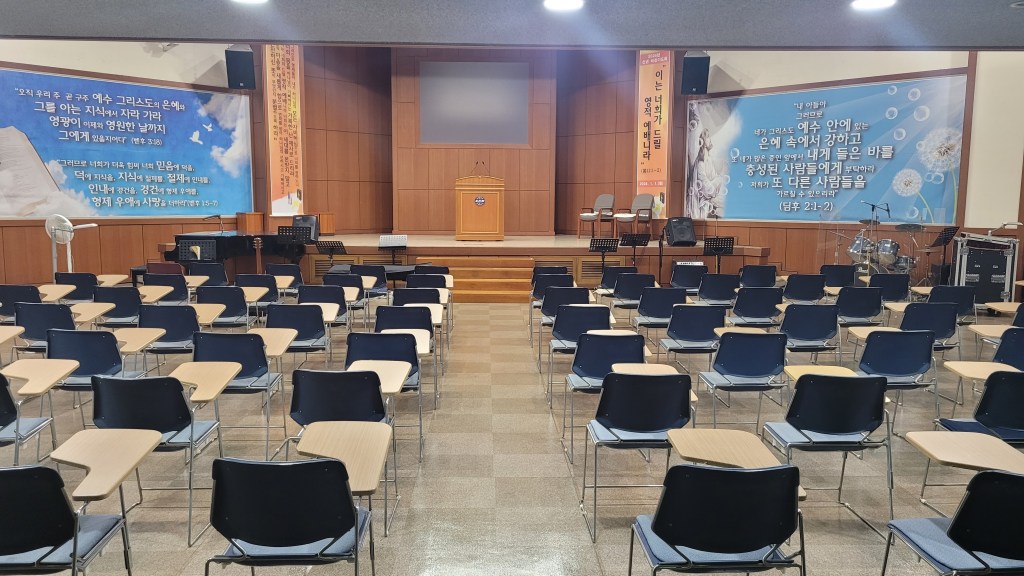

건축 음향적인 취약점이 상당히 많은 공간입니다.
일단 강당 내부의 마감이 반사가 되는 재질과 반사 면적이 넓어 공간 어쿠스틱이 나쁜 편이었습니다.

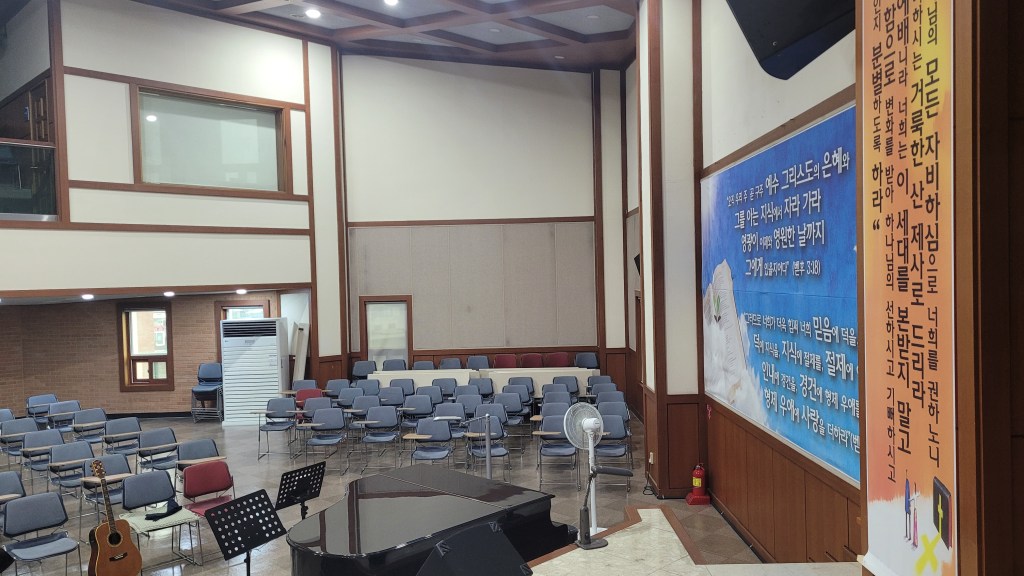

강단 바닥은 석조로, 스피커 맞은 편과 측면의 편평한 면적이 꽤 넓고 층고가 비율적으로 높아 울림(잔향)이 많은 편이었습니다.
그 때문에 하울링도 쉽게 발생하는 건축 음향 구조였습니다.
기존의 메인 스피커(EV사 제품)가 20여년 후반이 될만큼 노화가 심해 명료도가 많이 떨어졌습니다.
뒷쪽과 양 측면의 자리에서 소리가 잘 안들리고 특히 오른쪽 스피커의 고음을 담당하는 트위터는 아예 고장이 나 나오지도 않아 오른쪽 자리의 명료도는 더 많이 안 좋았습니다.
이렇게 오래된 스피커는 수리를 하려해도 부품이 더 이상 공급이 되지않고, 사설로 고친다고 해도 제 성능이 나오기 어렵습니다.
단지 유닛만 고장난 것이 아니라 스피커 내부에 있는 크로스오버 회로도 노화가 되었기에 유닛만 교체해서 돌아올 수준이 아닙니다.
스피커의 내구연한은 12~15년 정도로 보시는 것이 정상입니다.
음향 기기의 선택
그래서 교체를 할 스피커로는 컬럼 어레이 스피커를 선택을 했는데, 강단이 조금 높은 편이고, 사진에서 보시듯 정면 중층의 반사면이 넓은 편이라 수직 지향각이 좁아 중층 반사를 만들지 않아 듣기 좋지 못한 반사음과 잔향을 피할 수 있기 때문입니다.

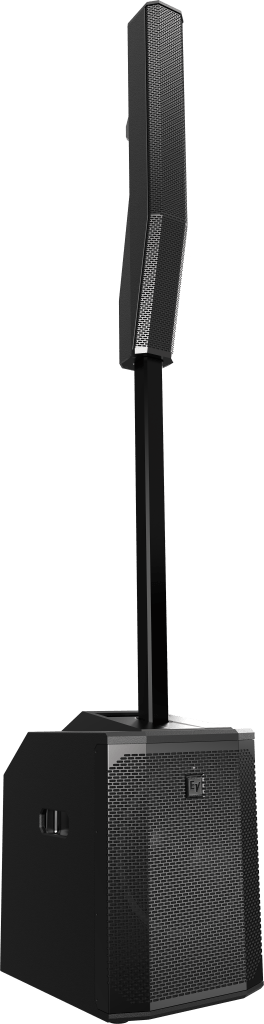

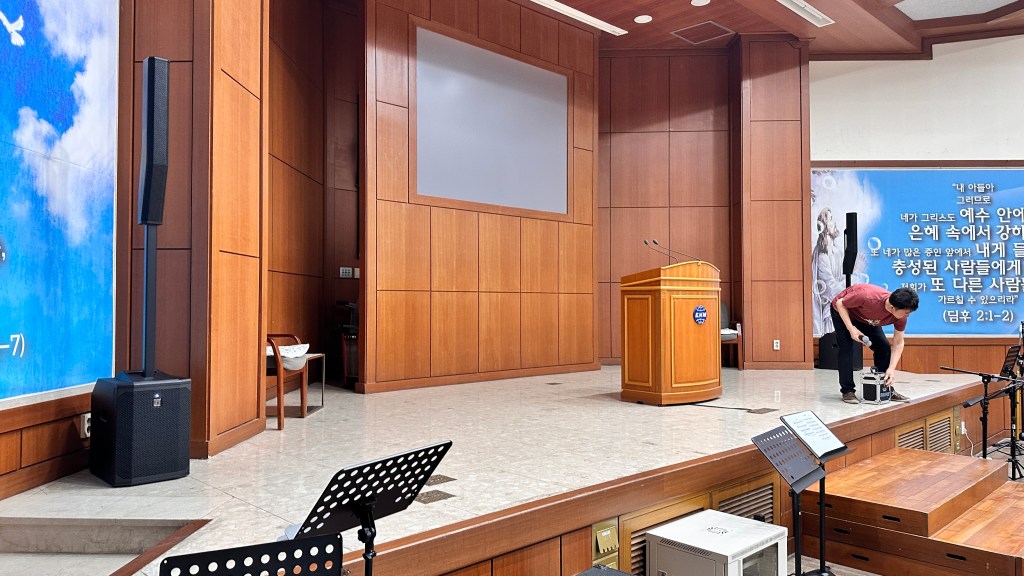

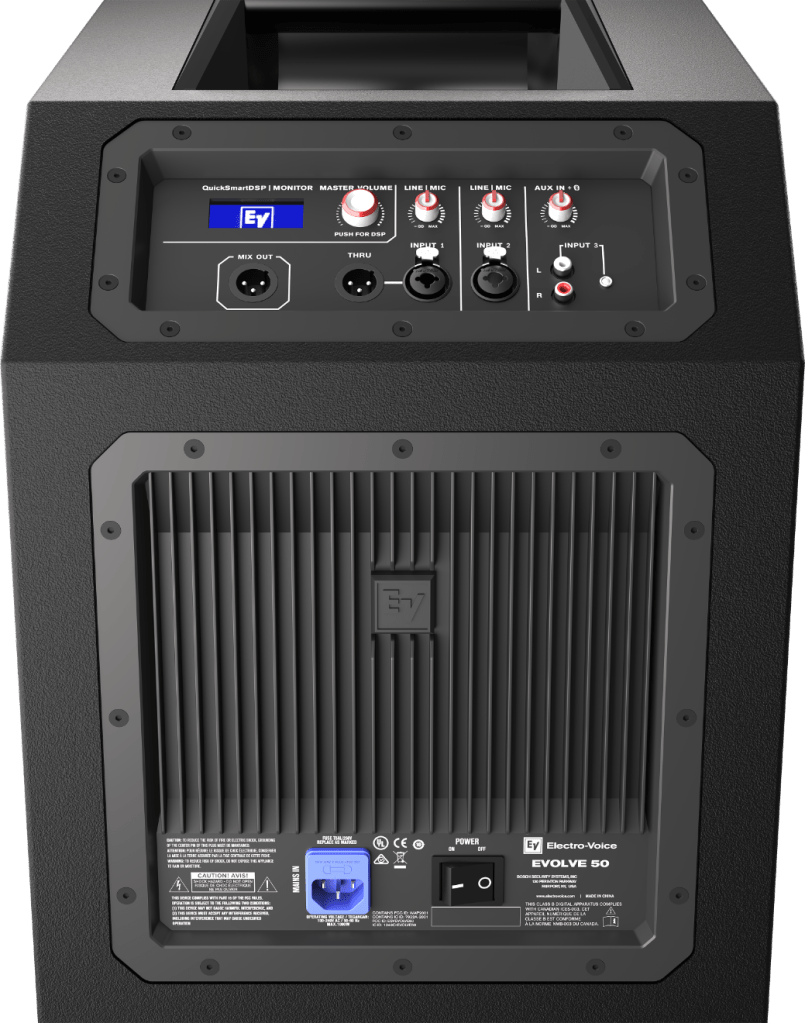

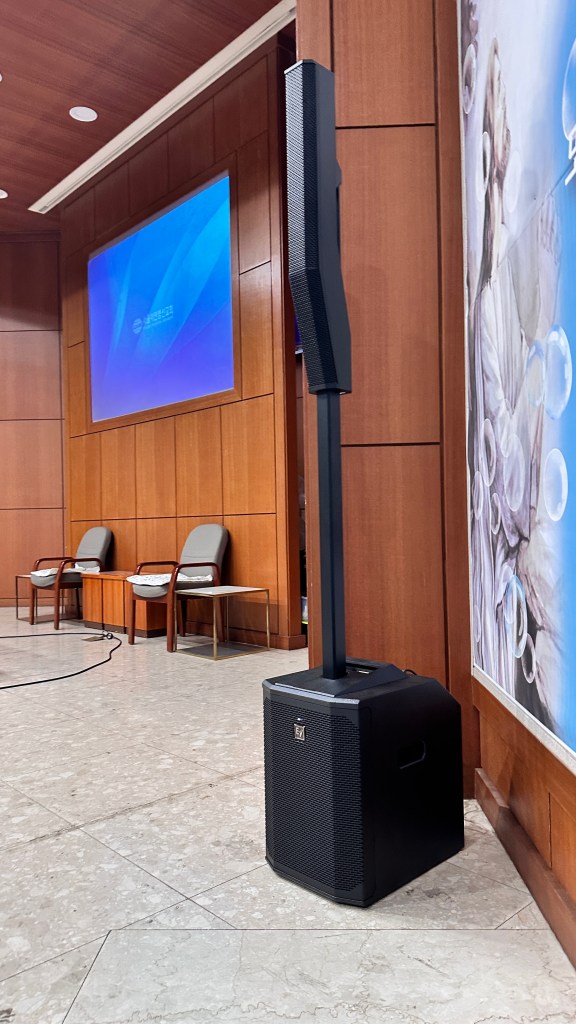

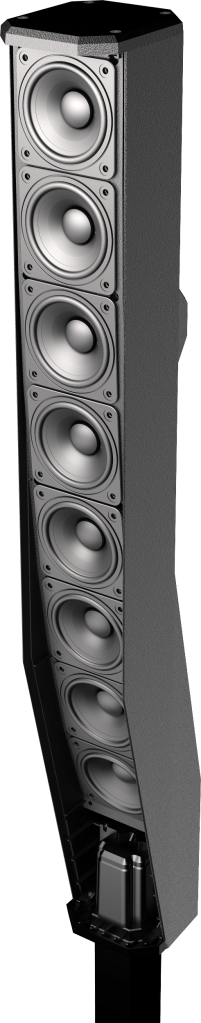

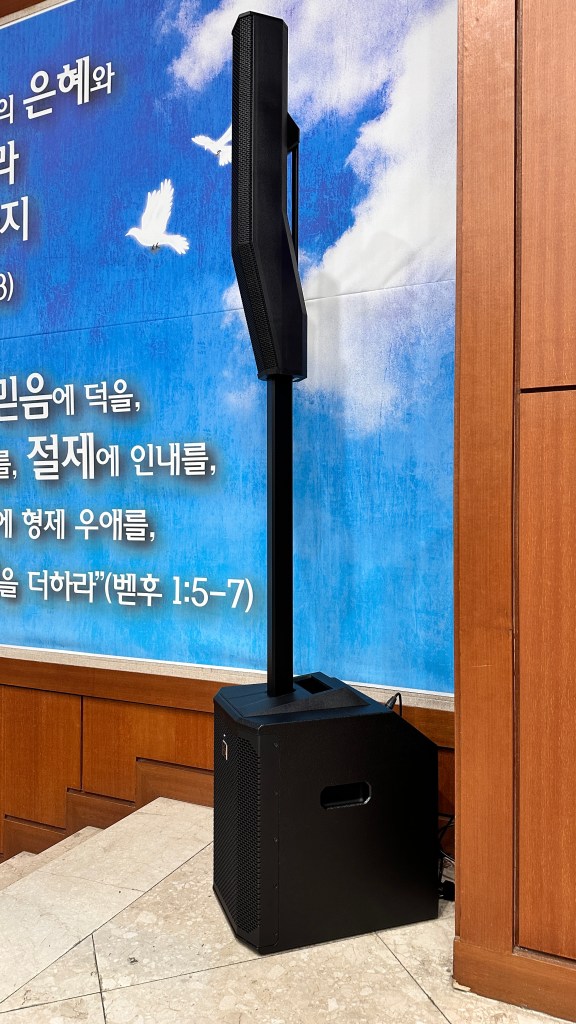

강단이 높아 컬럼 어레이 중에서 아래쪽으로 각도가 더 나오는 모델인 EV사의 Evolve 50으로 선택을 했습니다.
음압이 더 좋은 컬럼 어레이 스피커도 있었지만, 앞뒤 거리가 많이 멀지 않아 이럴 경우에 음압이 너무 높은 스피커를 사용하게 되면 뒷면 벽에서 많은 반사음을 만들어 사운드가 왜곡이 되는 현상이 회중석 전체와 강단까지 나타나기에 이 공간에 맞는 Evolve 50으로 선택했습니다.
믹서는 기존에는 아날로그 믹서 2대를 예배당의 찬양팀 믹서와 방송실 믹서 2중으로 사용을 했었는데, 디지털 믹서로 바꾸면서 일원화를 했습니다. (믹서를 설교용과 찬양팀 용으로 2중으로 사용하게 되면 음향 조정이나 관리면에서 좋지 않습니다.)

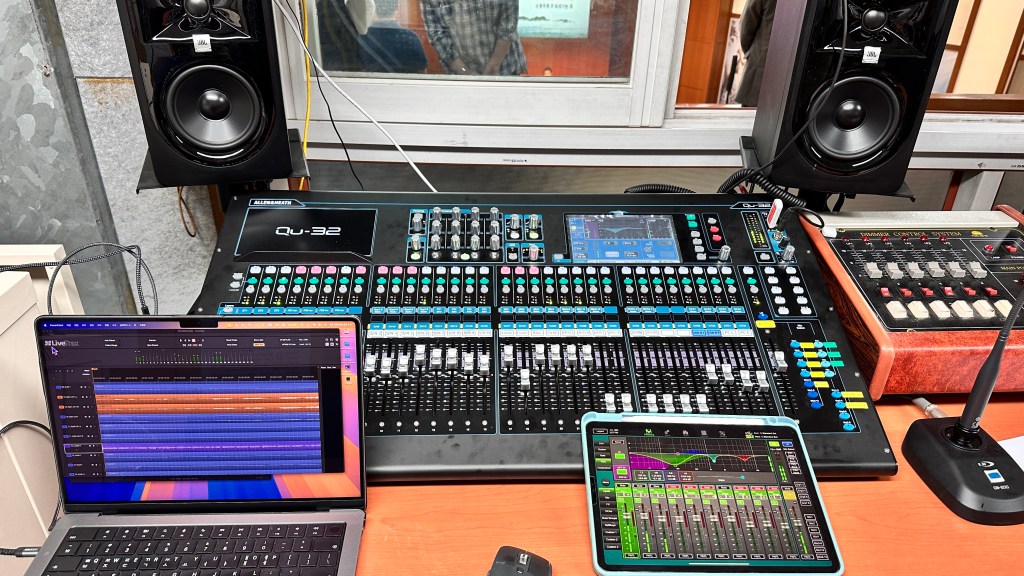

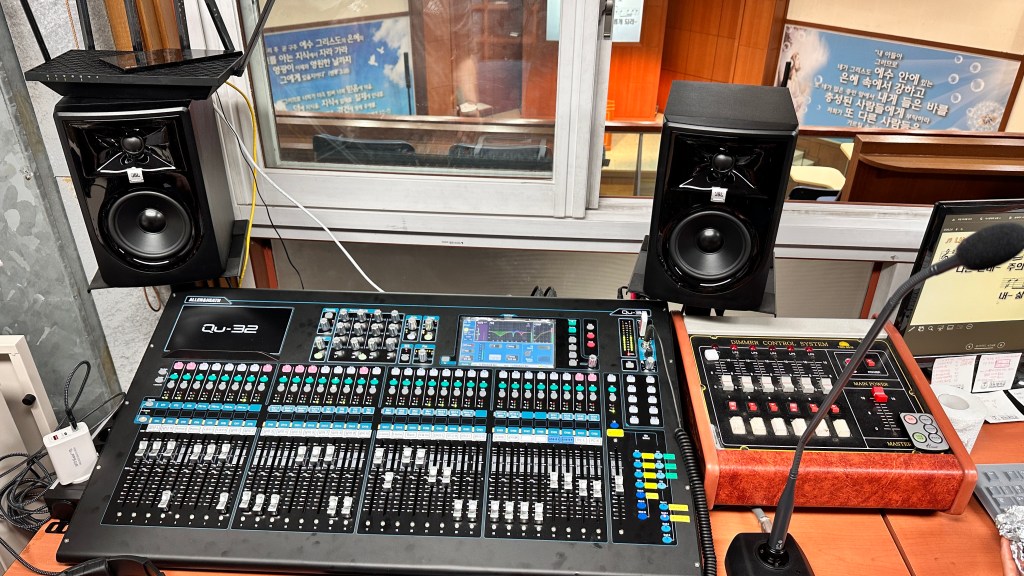

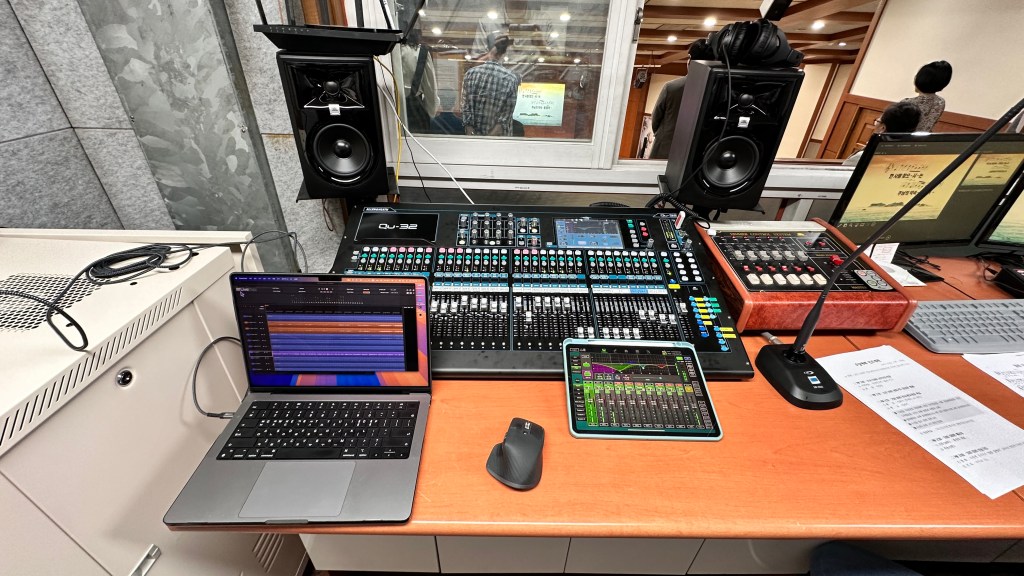

처음으로 디지털 믹서를 도입하기에 음질이 뛰어나고 배우기가 쉬운 32채널의 Allen & Heath사의 QU32로 선택을 했고, 디지털 Stage I/O Box로 AR2412를 강단 쪽에 설치를 했습니다.
찬양 싱어가 최대 10명까지 설 때가 있어 32채널의 QU32로 한 것이고, 다양한 설교자가 돌아가며 설교를 해서 디지털 믹서 내부의 User Library에 각각의 설교자에 맞게 EQ와 Comp 세팅을 저장해 그 때 그 때 마다 불러와 사용할 수 있게 세팅하고 교육을 해 드렸습니다.
음향 시스템 시공

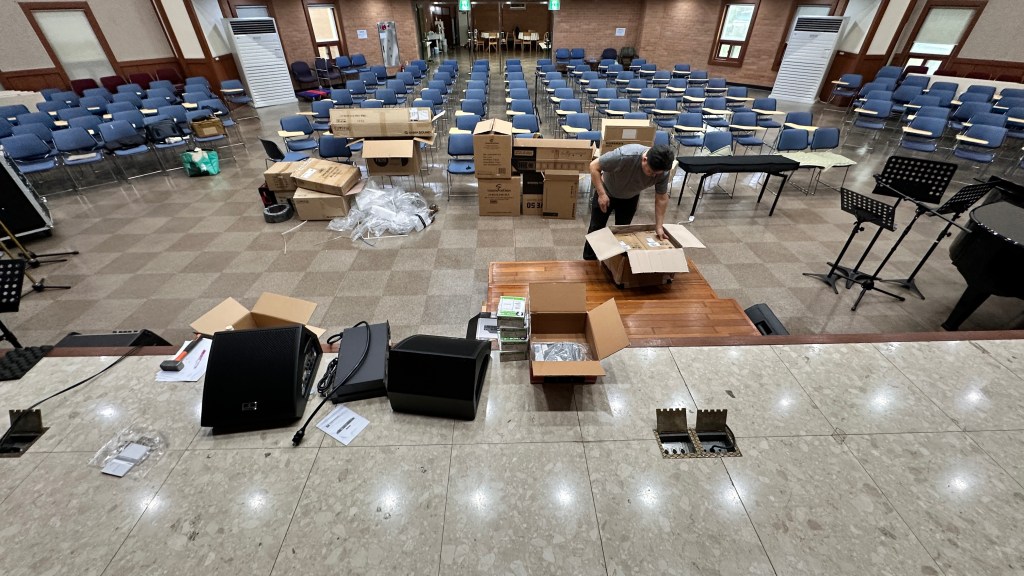

시공은 총 6일이 걸렸습니다.

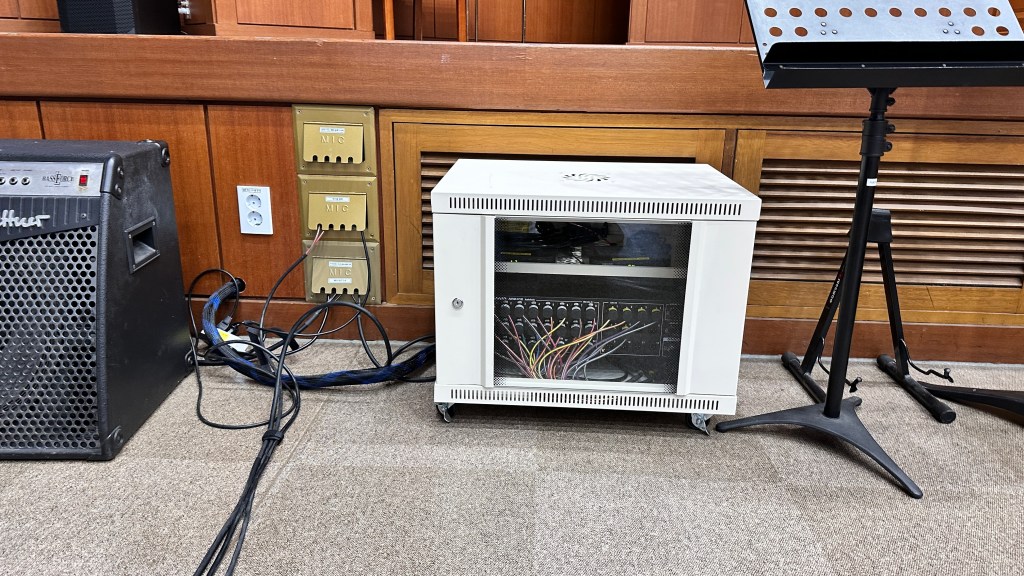

가장 먼저 체크한 것이 ‘디지털 IO Stage Box를 어디에 위치할 것이냐?’ 였습니다.

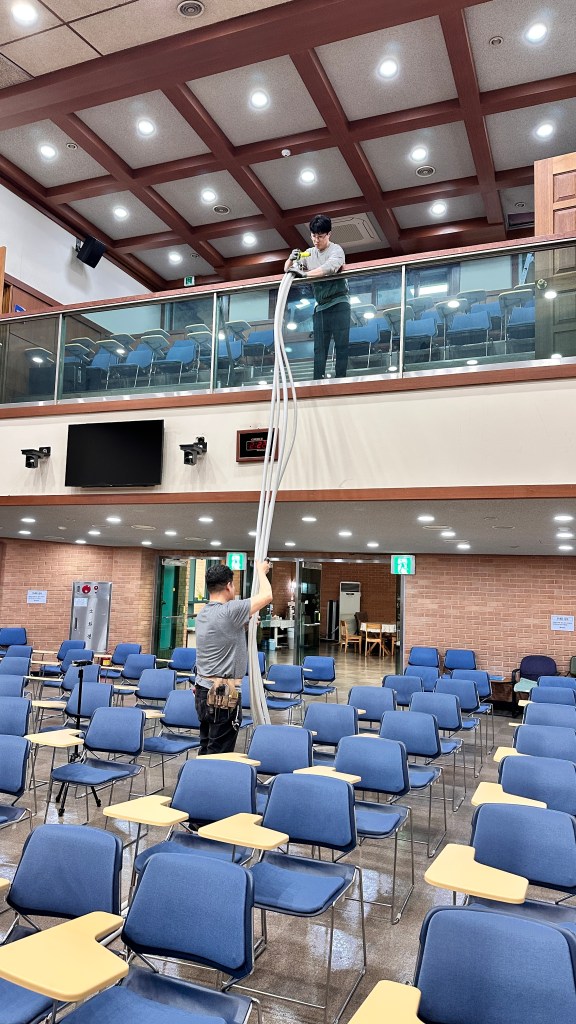

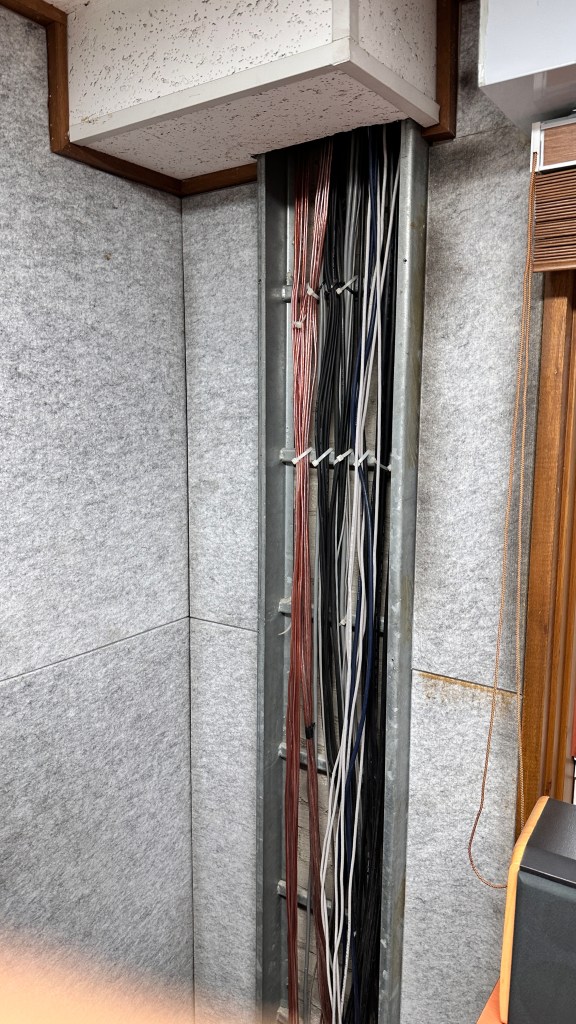

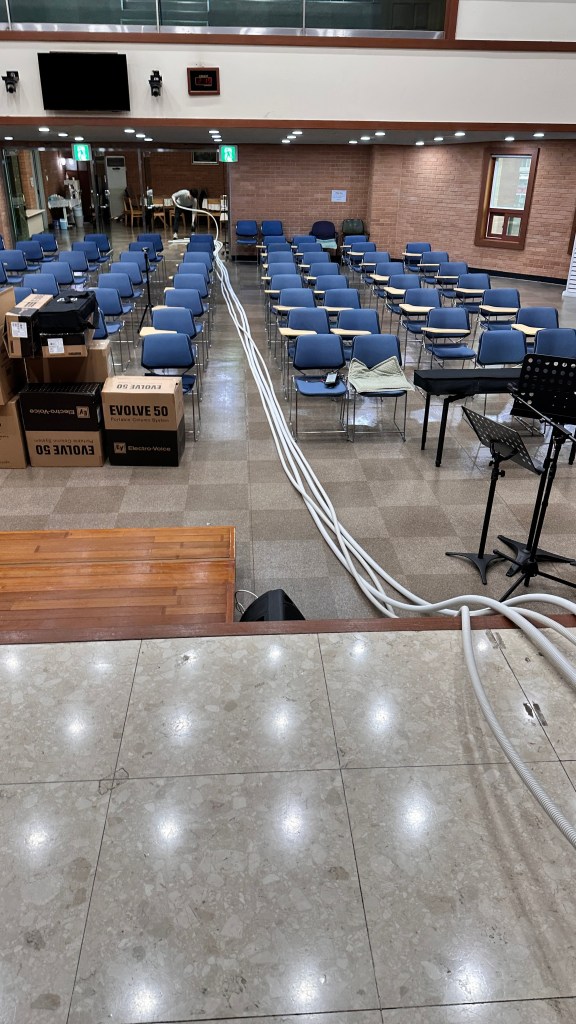

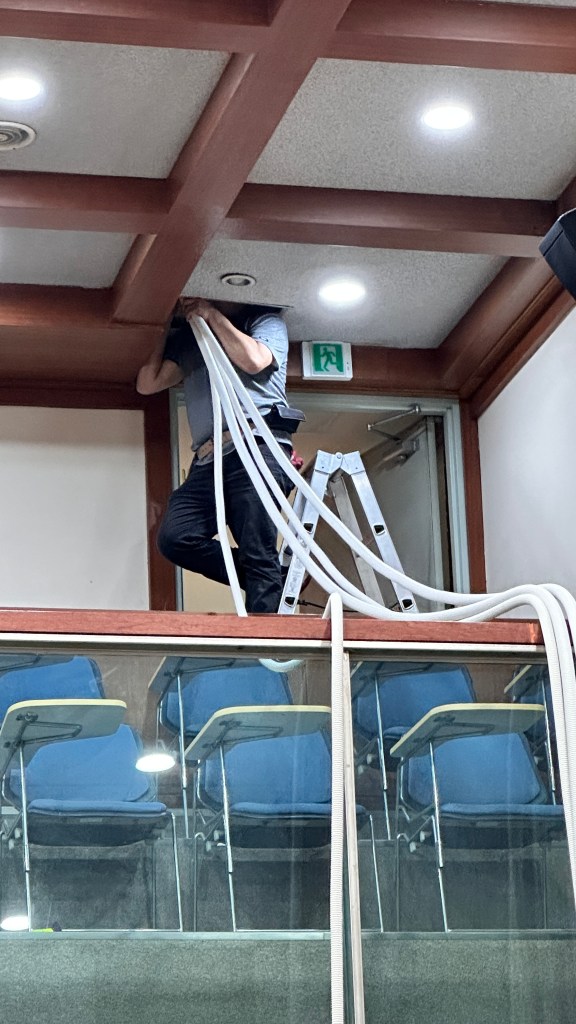

그 위치에 따라 방송실에서 강단까지의 음향과 전기 배관 경로가 정해지기 때문입니다.

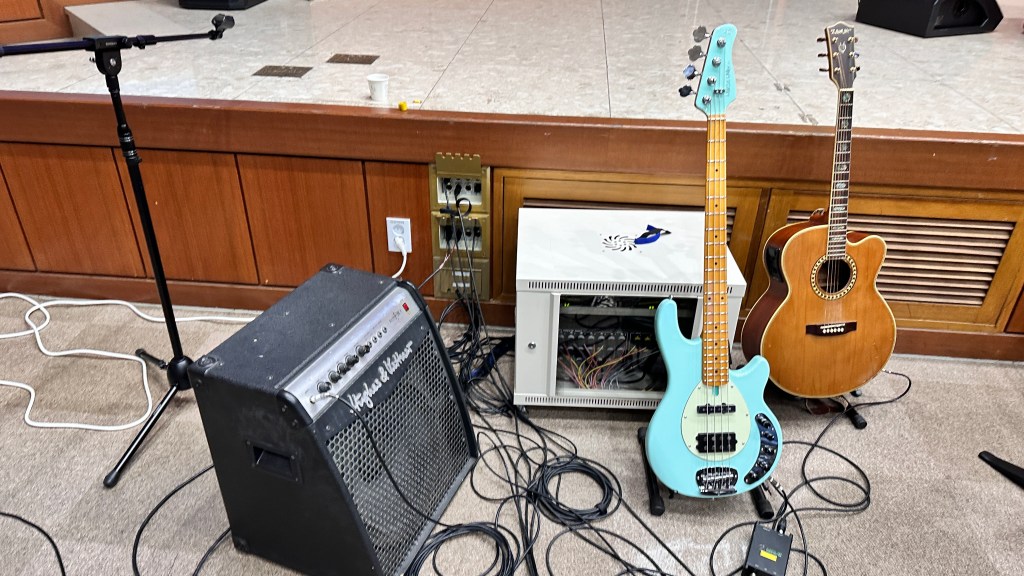

기존 왼쪽에 있던 그랜드 피아노를 오른쪽으로 옮기고 찬양팀 악기가 왼족에 오게되어 디지털 IO Stage Box는 왼쪽으로 위치하게 되었습니다.
방송실의 디지털 믹서 QU32에서 이 디지털 IO Stage Box에 단 하나의 랜(CAT6) 케이블로 32입력과 14출력이 동시에 이루어집니다.

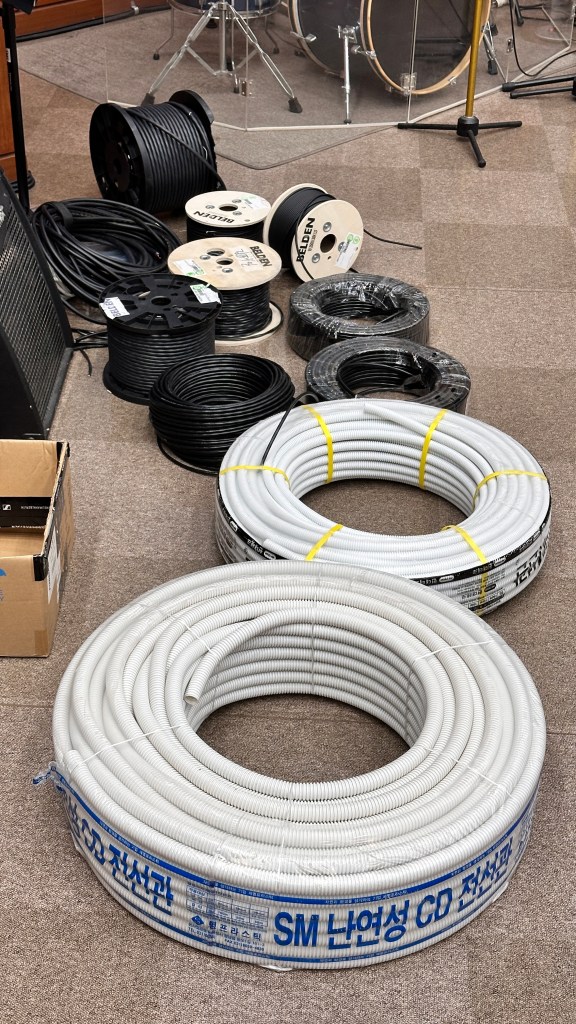

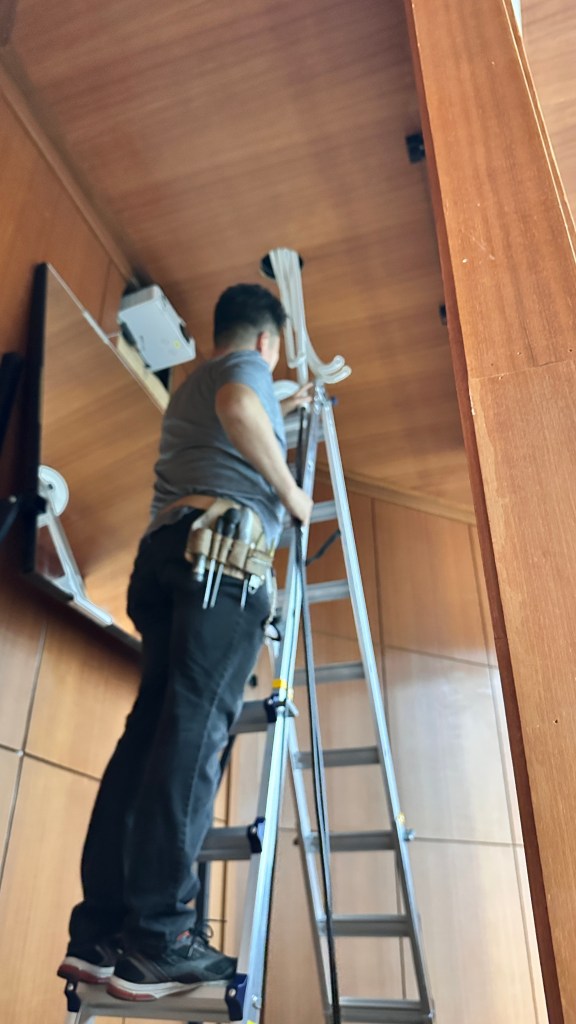

그러나 전기도 방송실에서 받아야 하기에 이 두가지 배관배선이 각각 설비가 됩니다.
방송실 내 뿐만 아니라 강단 쪽의 방송 장비와 전자 악기에 대한 전기는 분전반에서 독립 전기로 받아 하나의 계통으로 연결 분배되어야 합니다.
그 이유는 강단에서 벽 전기를 사용하게 되면 다른 전기 기구와 연결되어(선풍기, 공조기 등) 전기 잡음이 발생하고, 방송실 전기와 벽 전기와의 전위차로 연결된 음향 장비나 신디사이저나 일렉기타 등에 전기가 흐르는 문제가 생기기 때문입니다.
아주 작은 교회는 전기 사용량이 적어 문제가 별로 되지 않지만, 교회가 커질수록 전력 사용량이 많고 전위차가 커져 감전의 문제까지 일어나기에 방송용 전기 설계가 매우 중요합니다.
이런 부분을 잘 모르는 업체가 시공하면 스피커에서 잡음이 계속 나고, 장비 수명도 짧아지고, 감전의 위험이 생겨버립니다.
저희는 이 방송 전기에 대해 잘 알고 설계하여 시공하기 때문에 믿고 시공을 맡기실 수 있습니다.

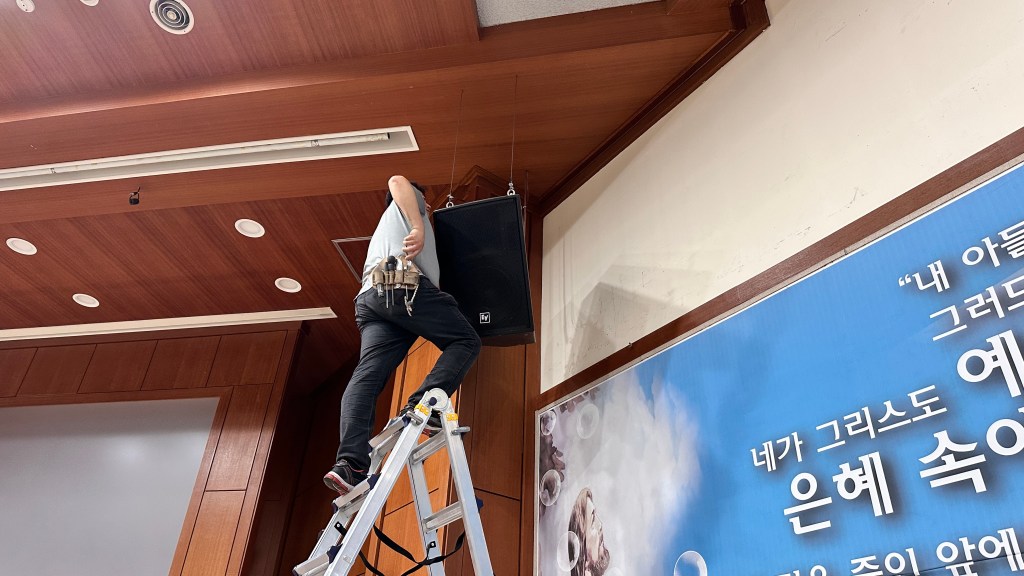

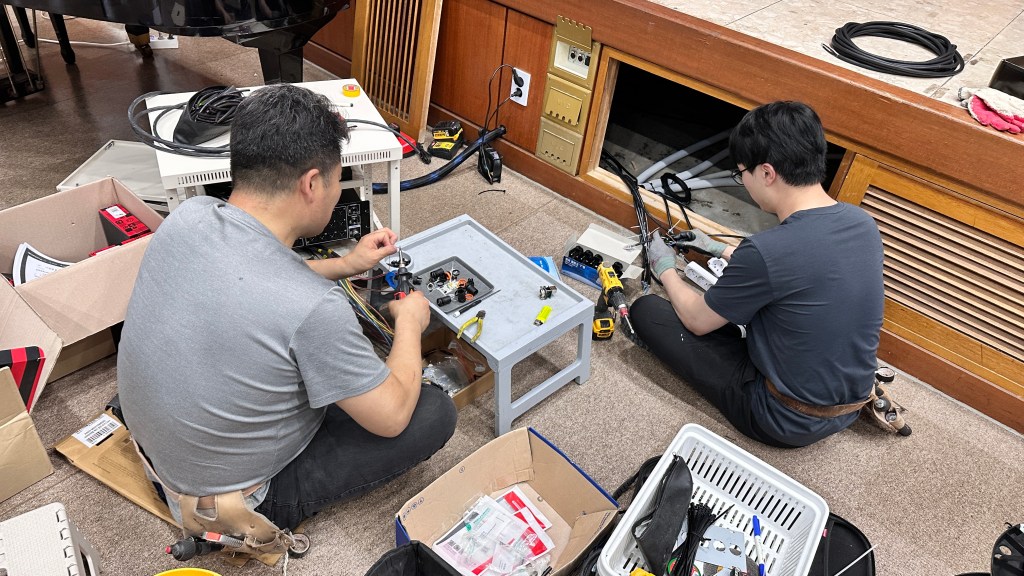

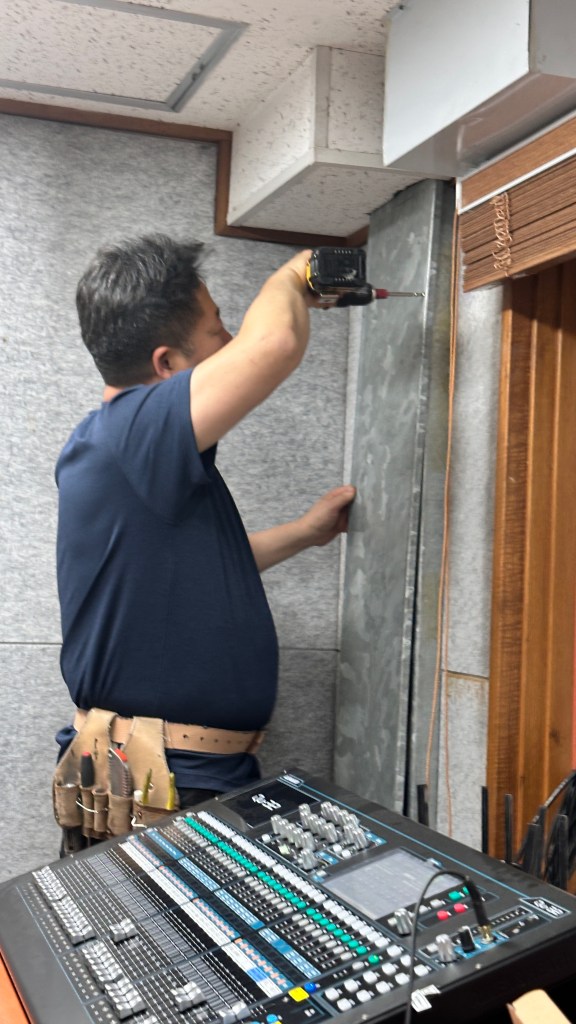

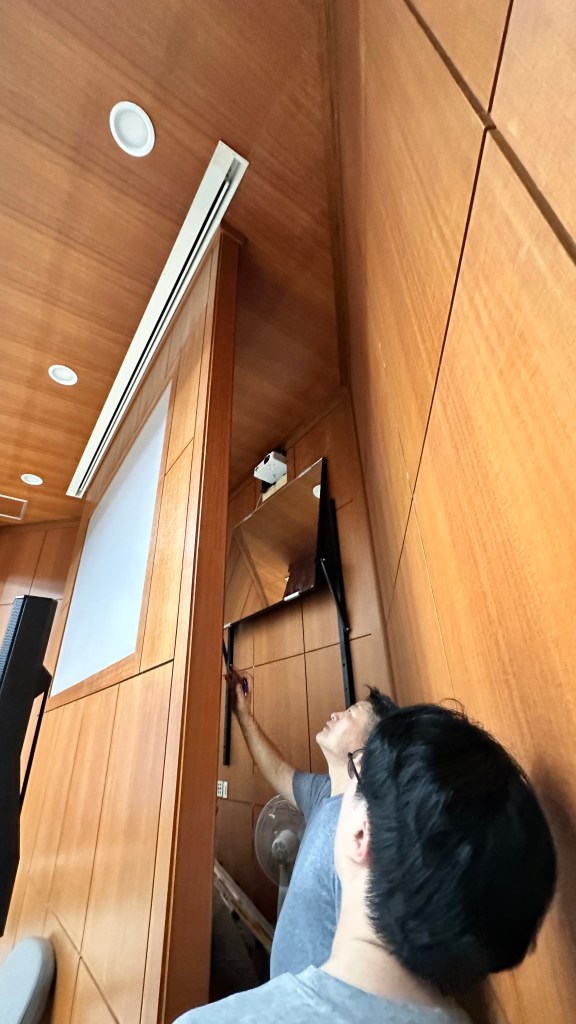

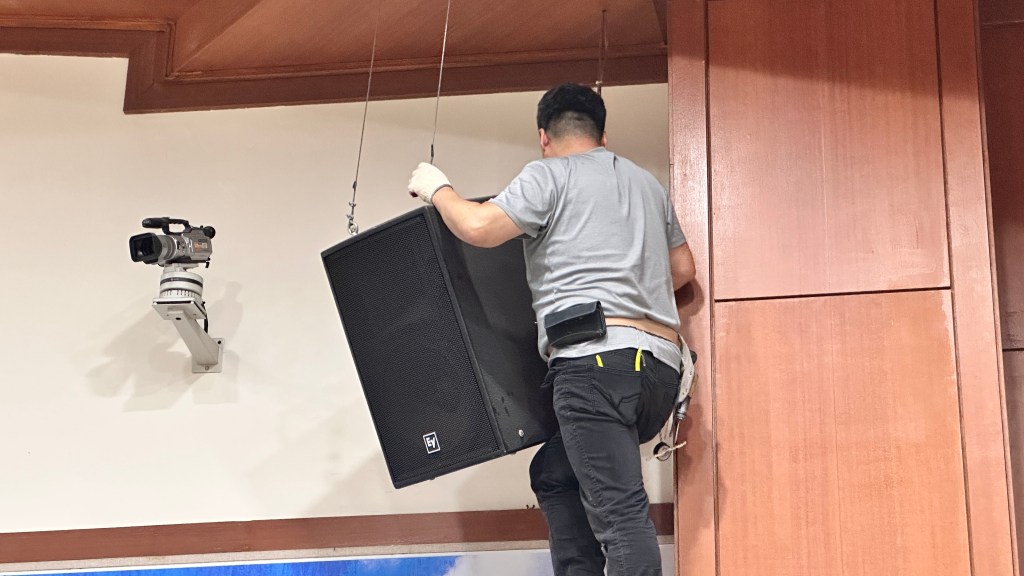

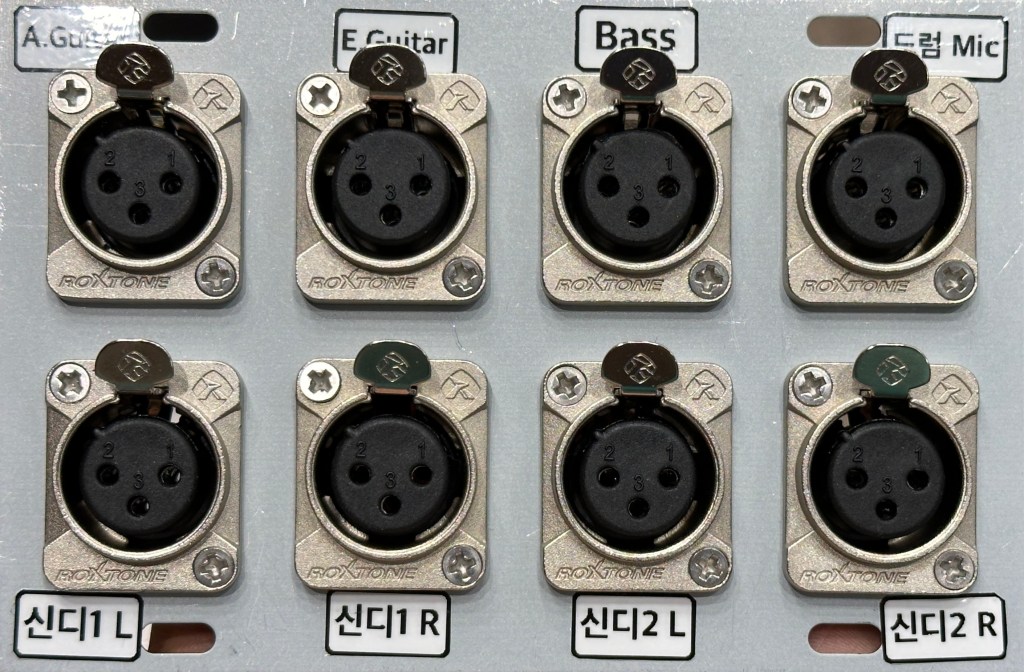

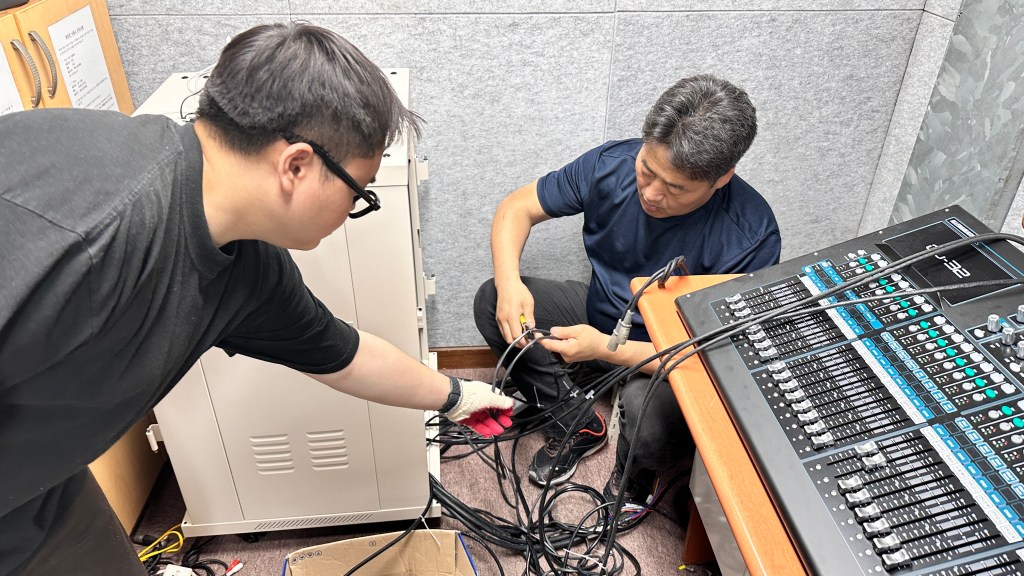

배관 배선 이후 기존 스피커를 철거하고 강단쪽 마이크 박스와 입출력 단자 제작 및 연결 작업을 하였습니다.
이 공정이 제일 시간이 많이 들고 세밀하게 체크해야 하는 작업입니다.

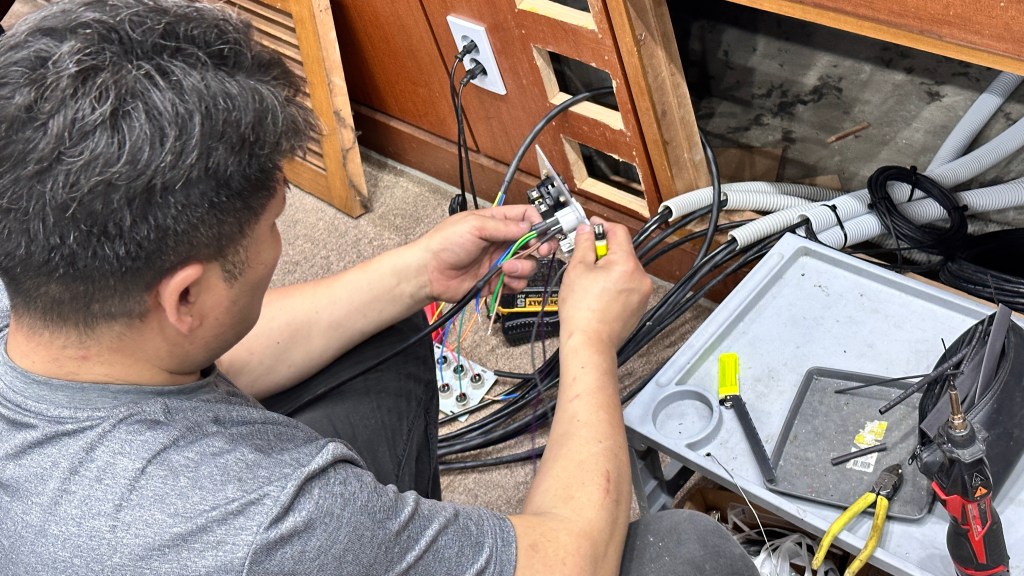

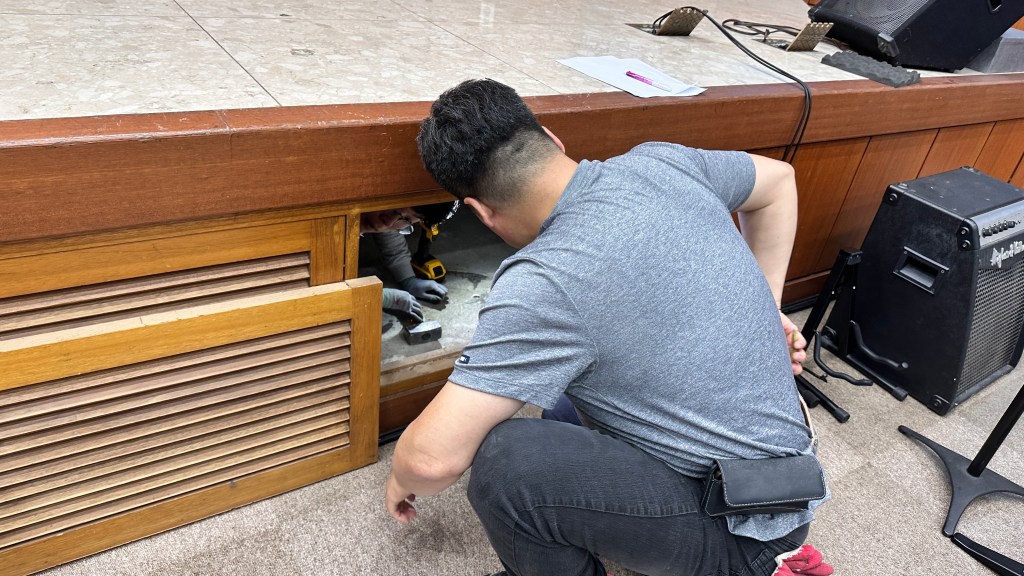

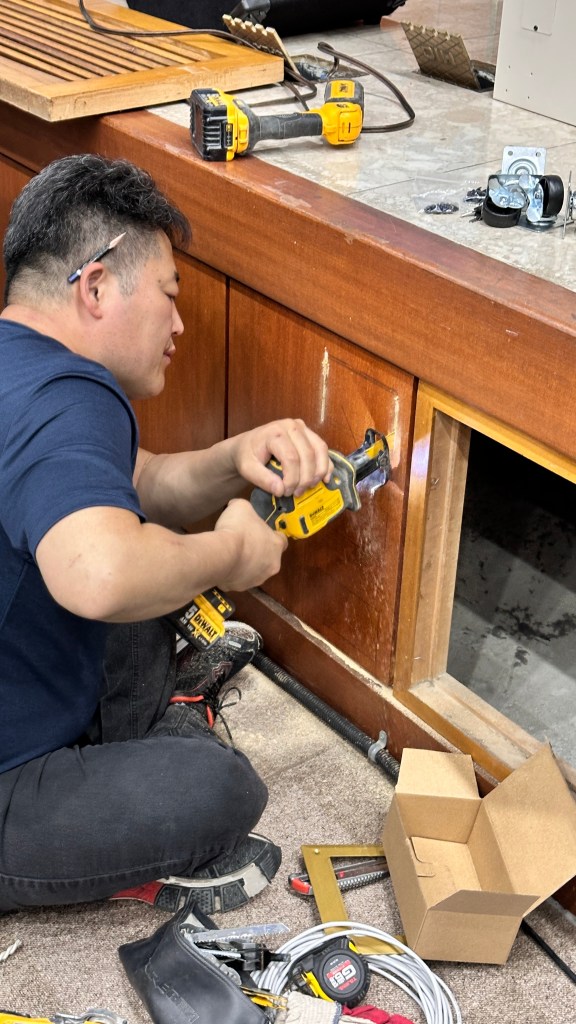

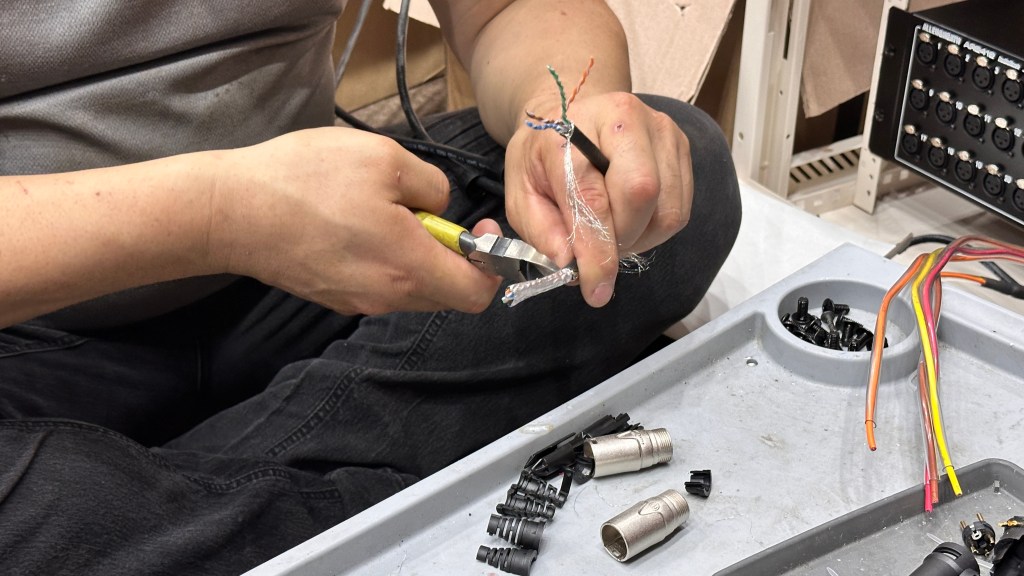

각 수십개의 입력/출력 채널의 번호를 체크해 가며 일일히 납땜을 하고 각 마이크 박스 매립 시공을 하는 단계입니다.

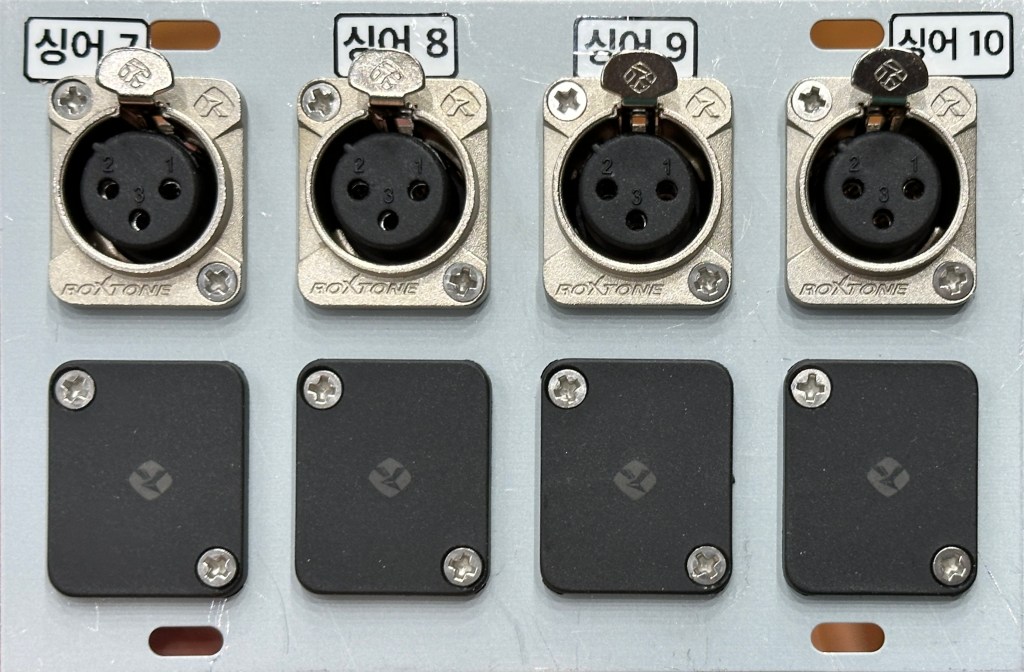

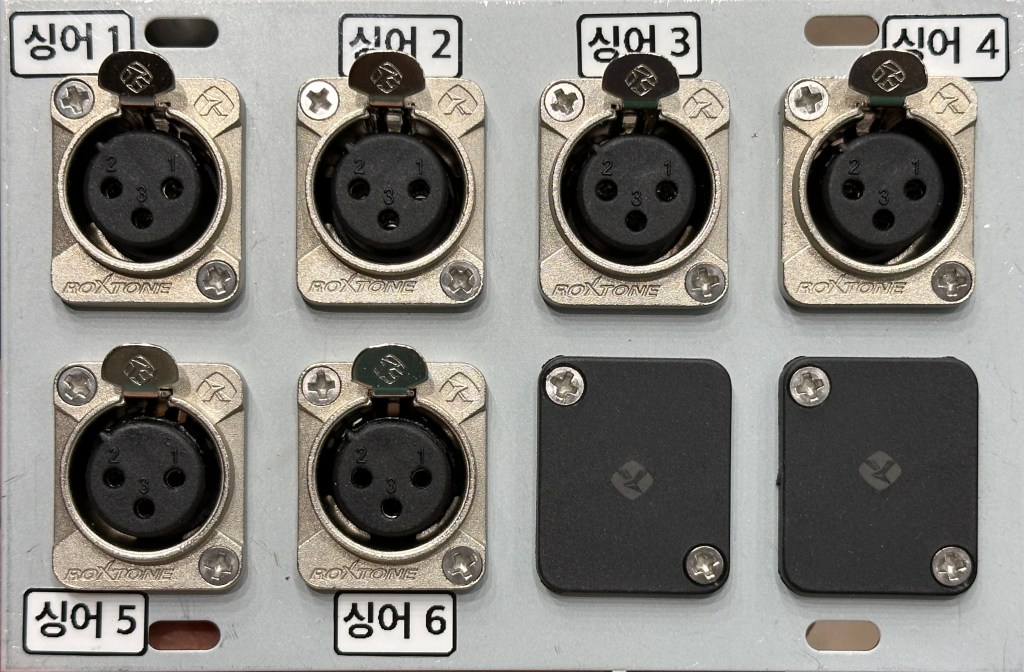

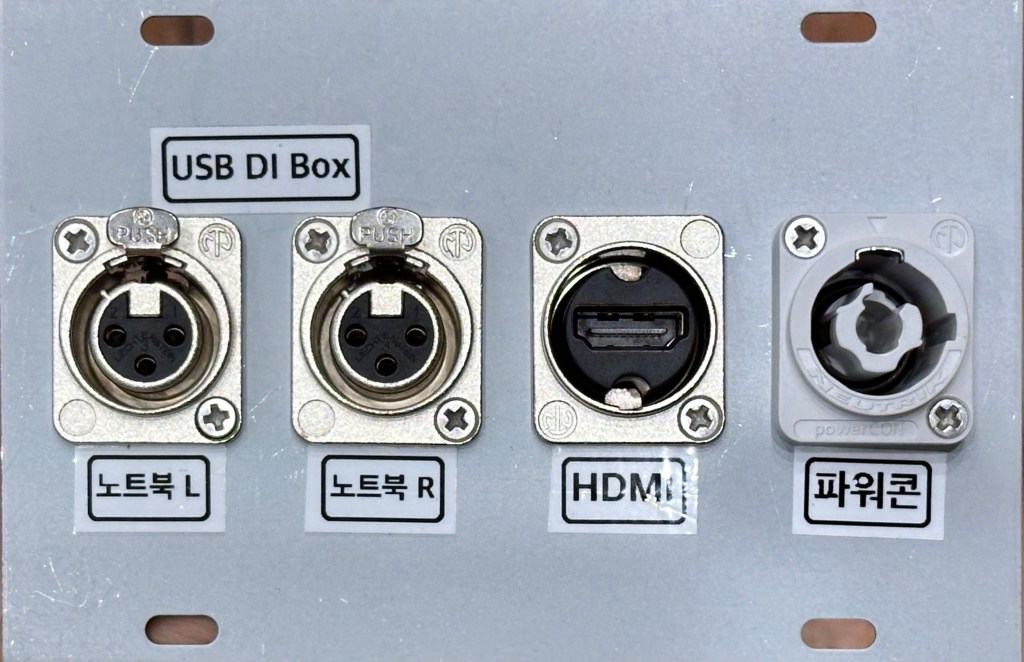

대충 성의없게 하고 마무리를 지으면 정작 사용하는 교회에서 마이크 박스의 단자를 봐도 어디에 무엇을 연결해야 하는지 모르거나 헷갈리기 때문에 정확하게 라벨링을 하는 것이 필요합니다.
대부분의 업체에서는 사용자의 입장에서 이런 마무리 작업을 하지 않아 나중에 사용하는 교회 담당자들이 매 번 애를 먹게 됩니다.
저희는 꼼꼼하게 작업을 해 이런 불편함이 없도록 해 드립니다.

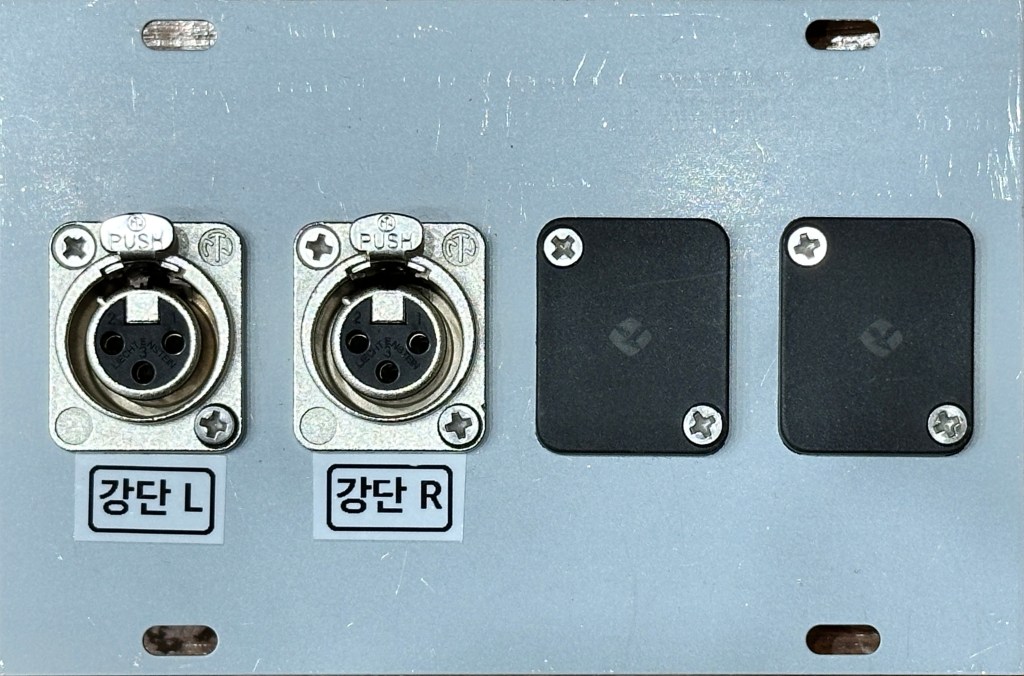

그리고 사용하지 않는 패널은 검정색 블랭크 마개로 막아 먼지 유입이 되지 않게 해 드립니다.

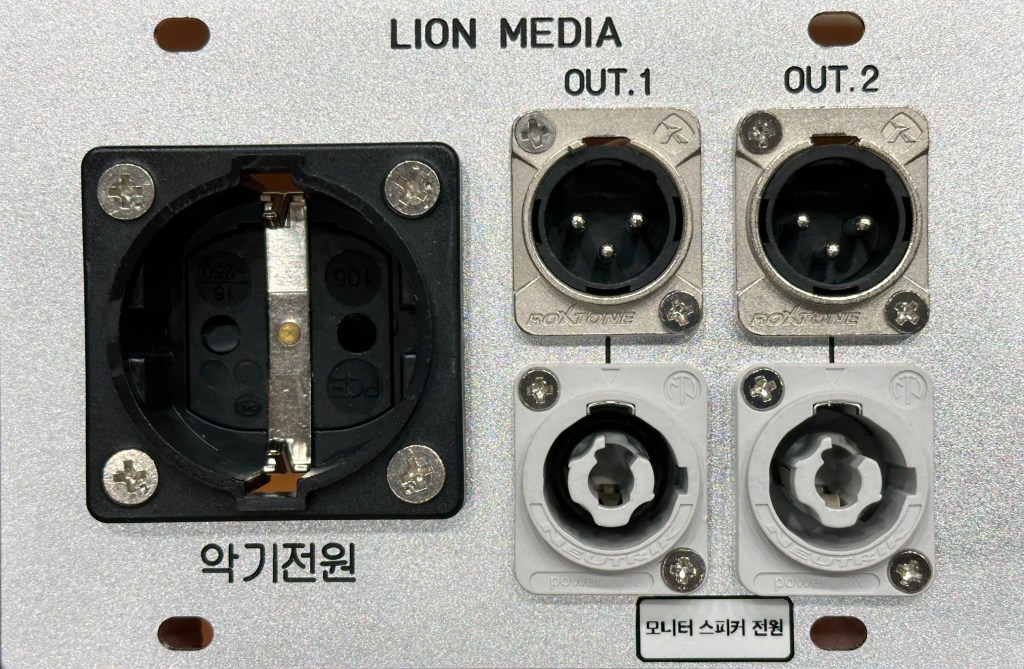

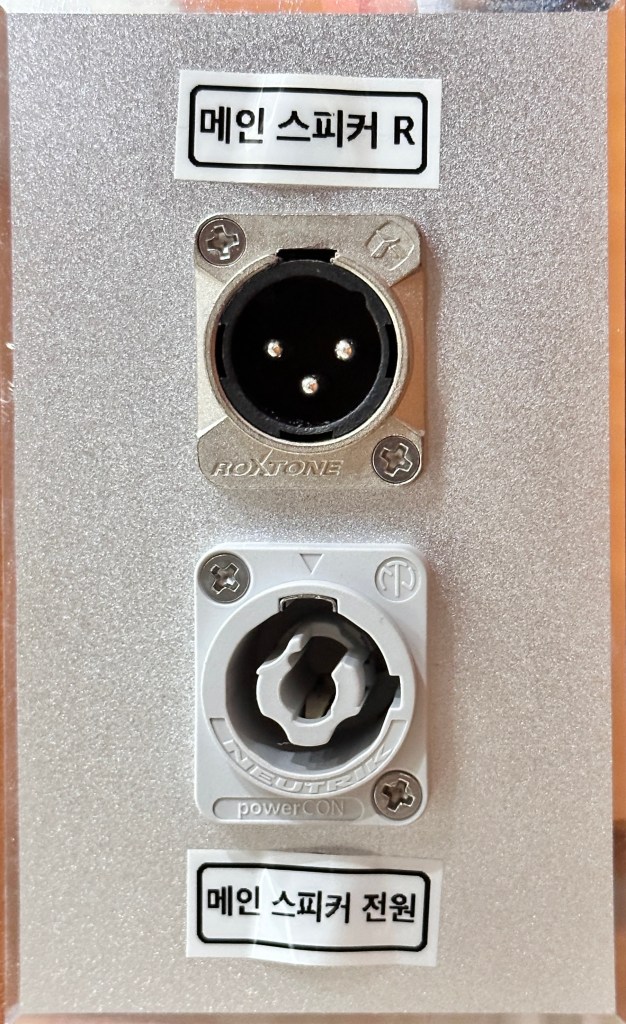

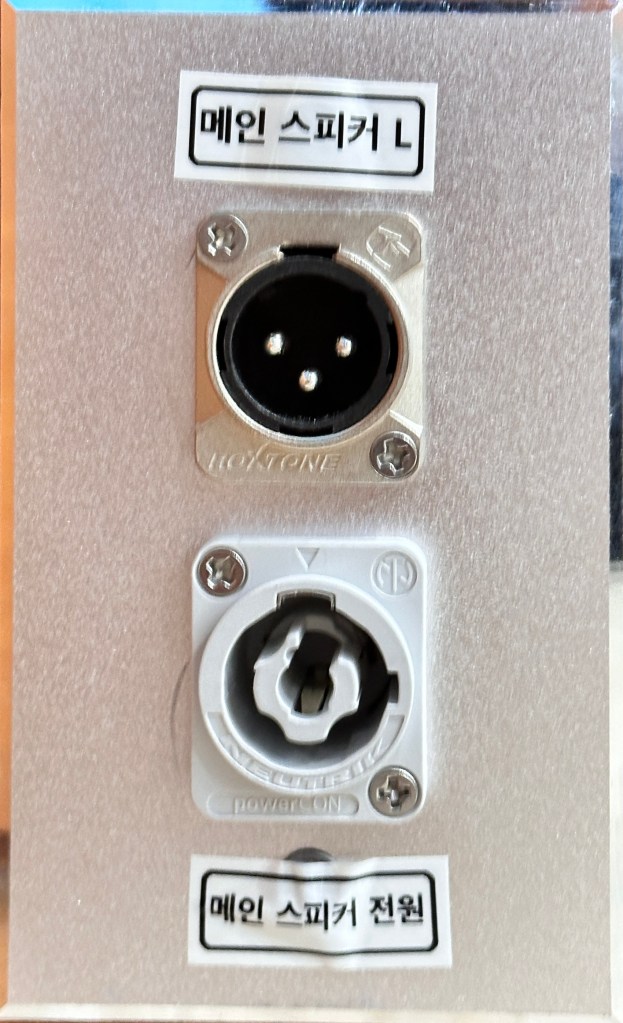

그리고 방송 장비 전원에 다른 전기기기를 연결하지 않도록 PowerCon 단자로 만들어 드립니다.

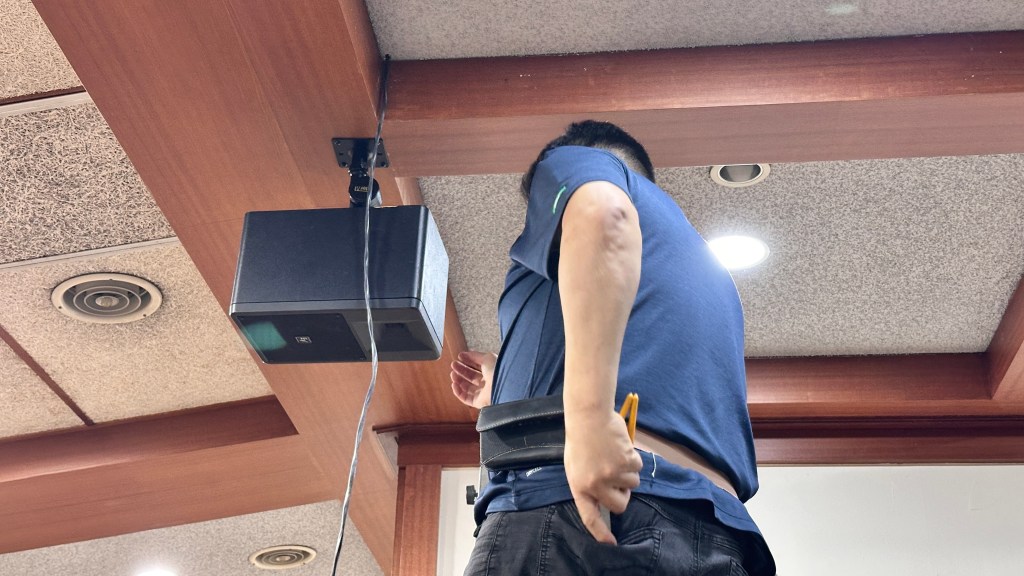

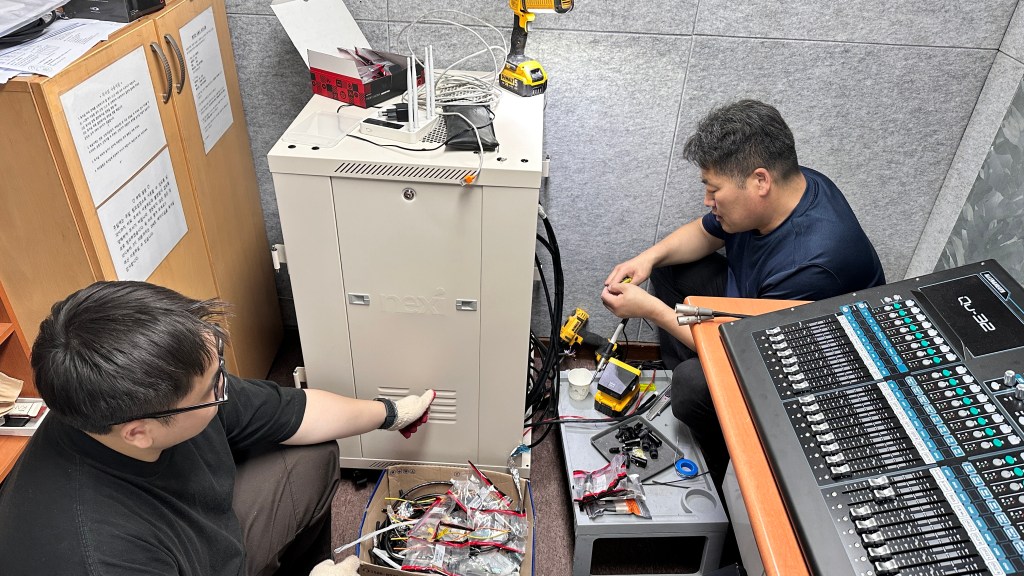

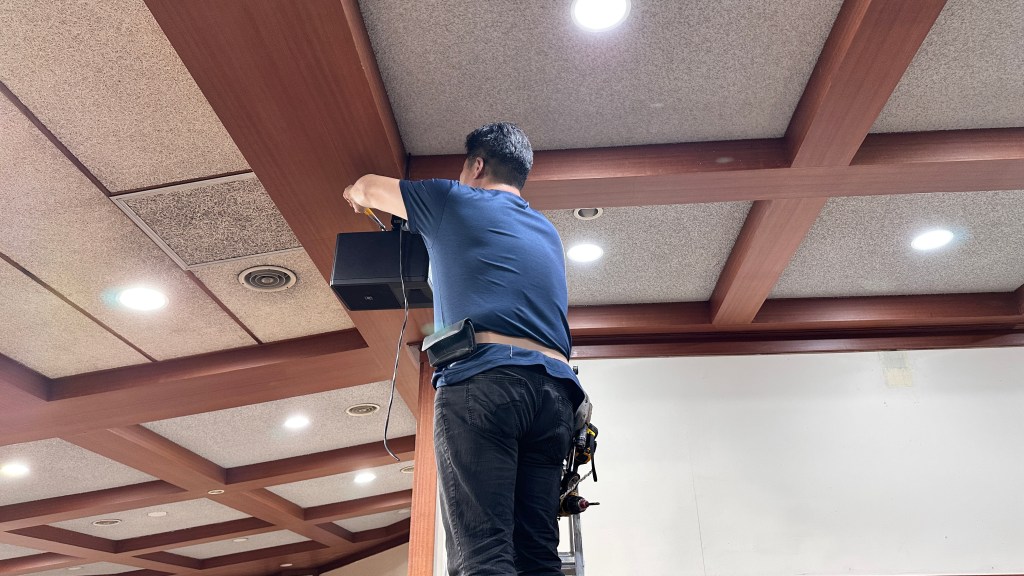

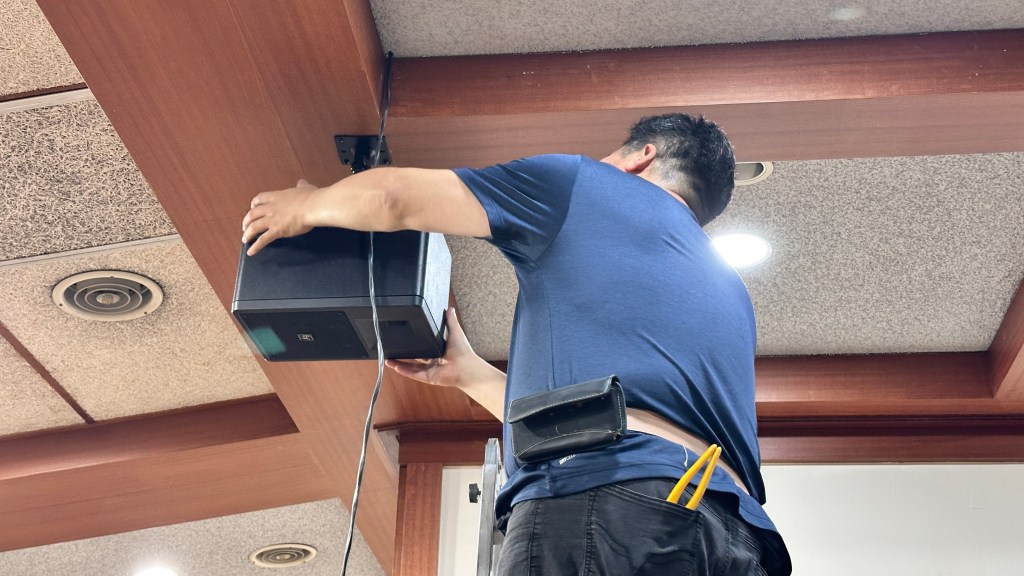

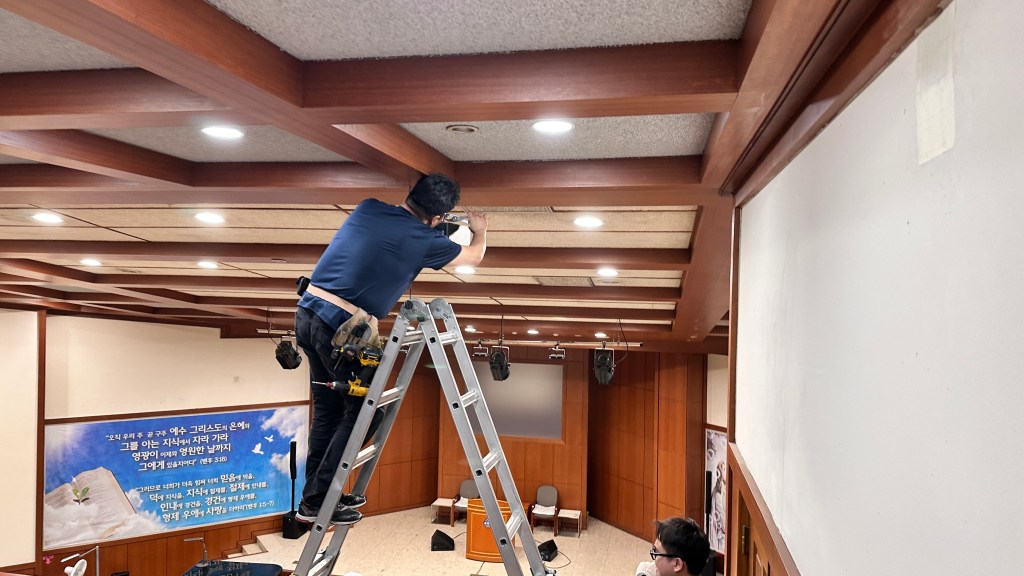

방송실과 중이층의 스피커 작업으로 마무리를 짓게 됩니다.

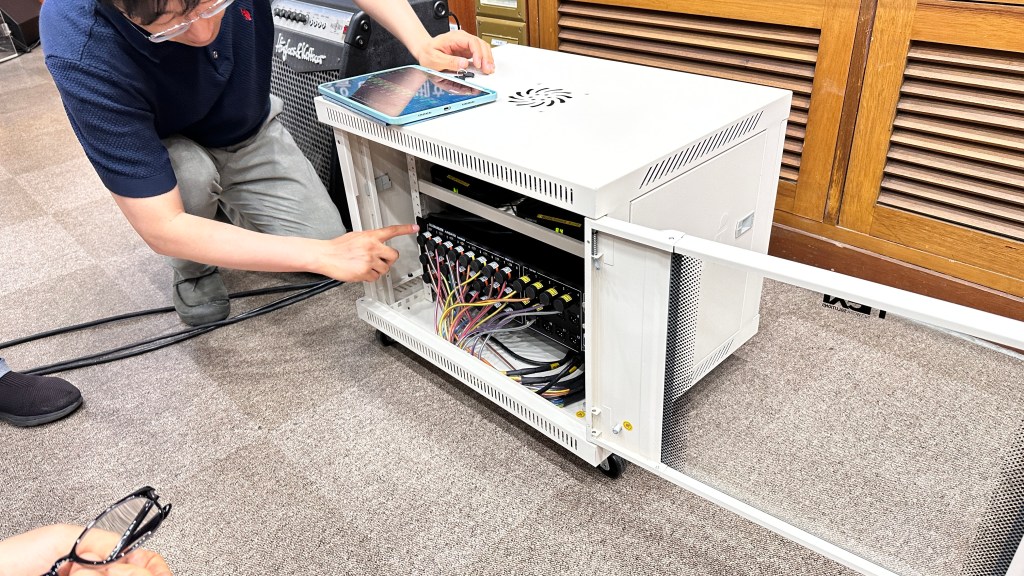

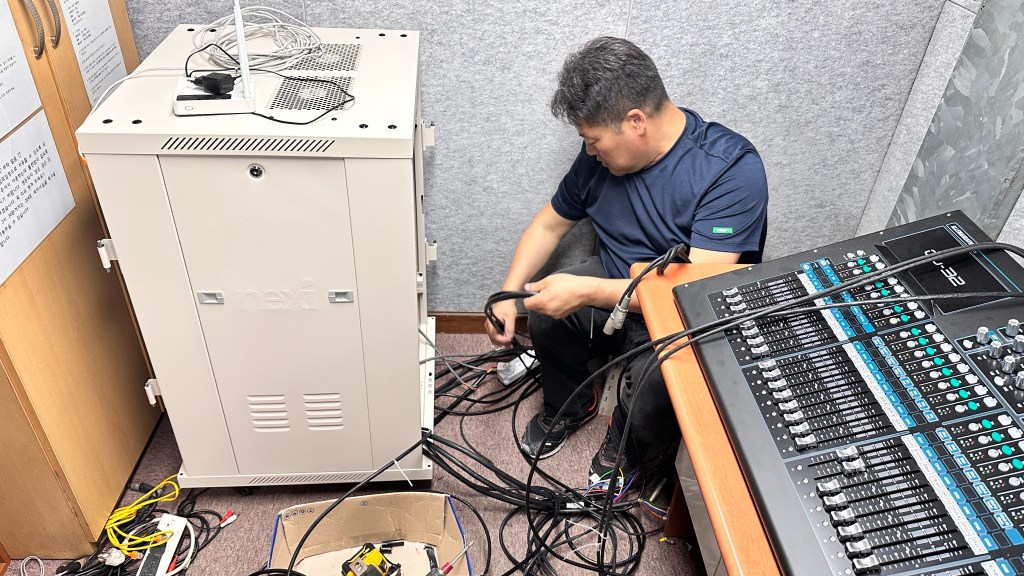

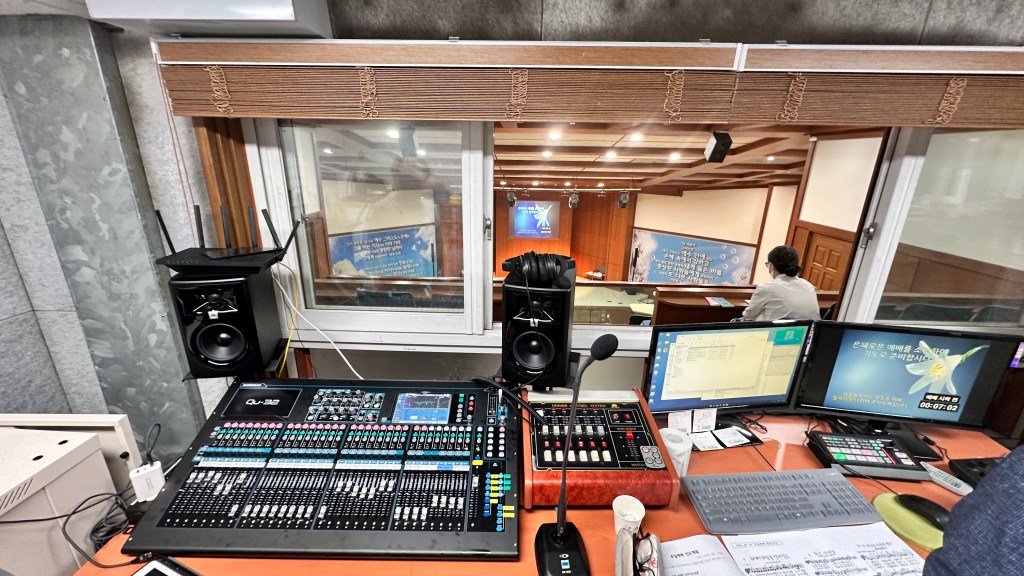

견고하고 사용하기 좋은 최신 랙으로 설치를 해 드렸습니다.
그리고 디지털 음향 기기가 전기에 매우 민감하고, 전기 충격에 오작동이나 고장이 날 수 있기에 파워 컨디셔너를 꼭 설치해 이런 문제가 발생하지 않게 해 드립니다.
(실력이 없는 업체들은 디지털 음향 견적에 파워 컨디셔너를 넣지 않습니다.)

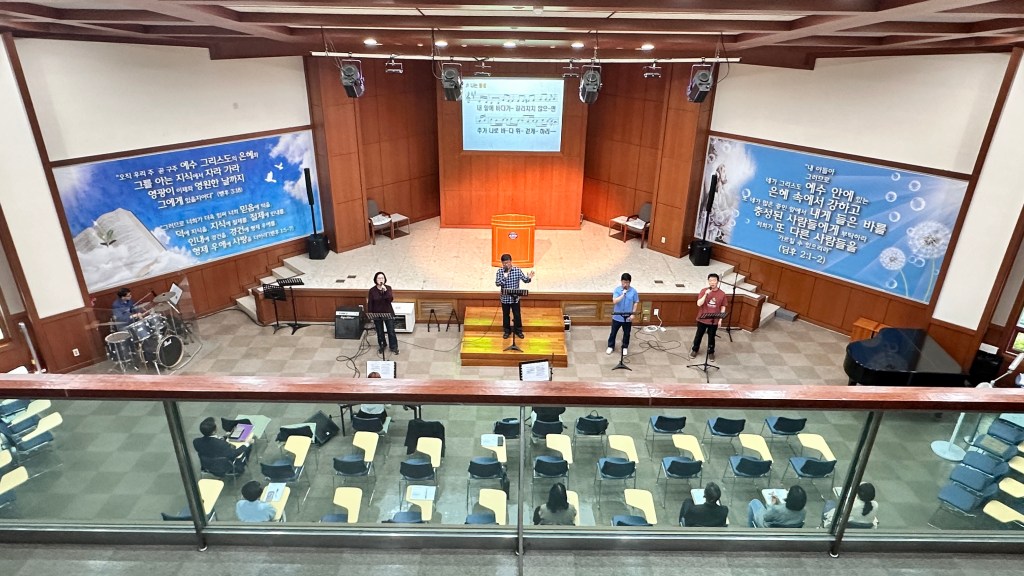

이제 완성이 되었습니다.

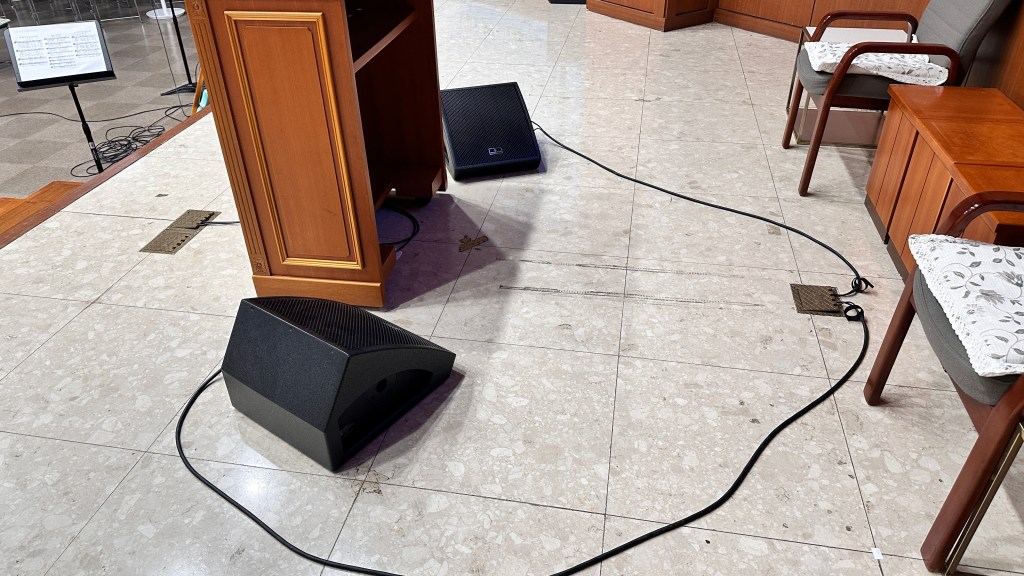

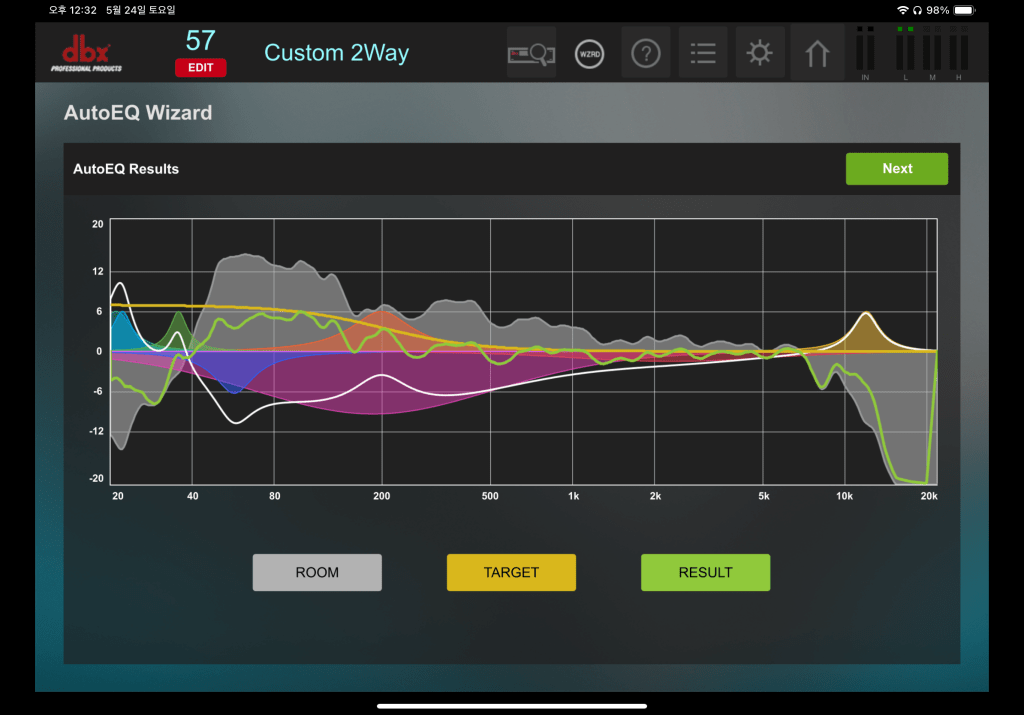

그 뒤에는 스피커를 튜닝을 하고 찬양팀 사운드를 세팅을 해 드렸습니다.
설교자가 여러 분이기에 각 설교자에 맞게 EQ와 Comp 등을 세팅하고 User Library에 세팅을 각각 저장해 드려 그 분들에 맞게 불러 사용할 수 있도록 교육까지 해 드렸습니다.

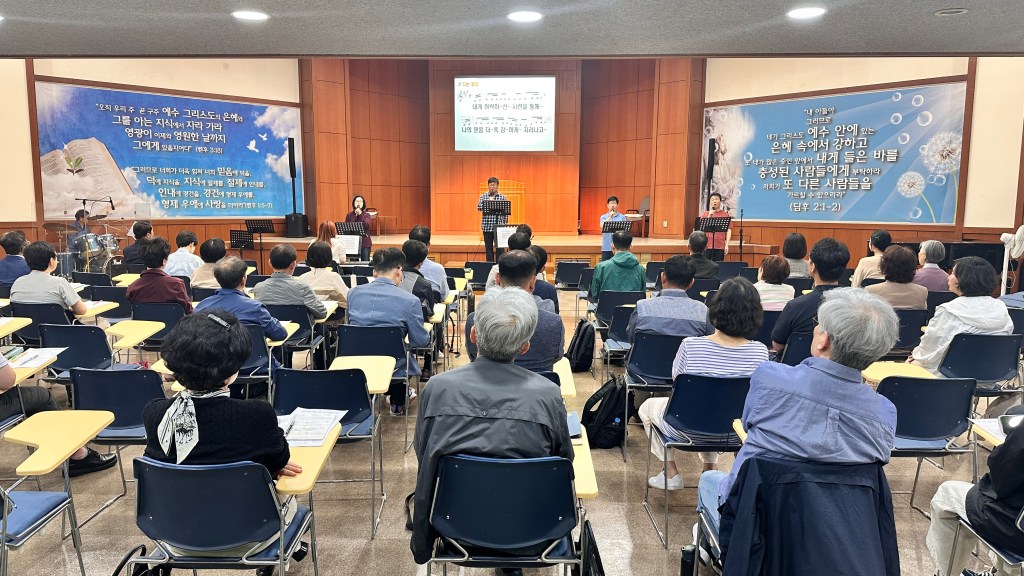

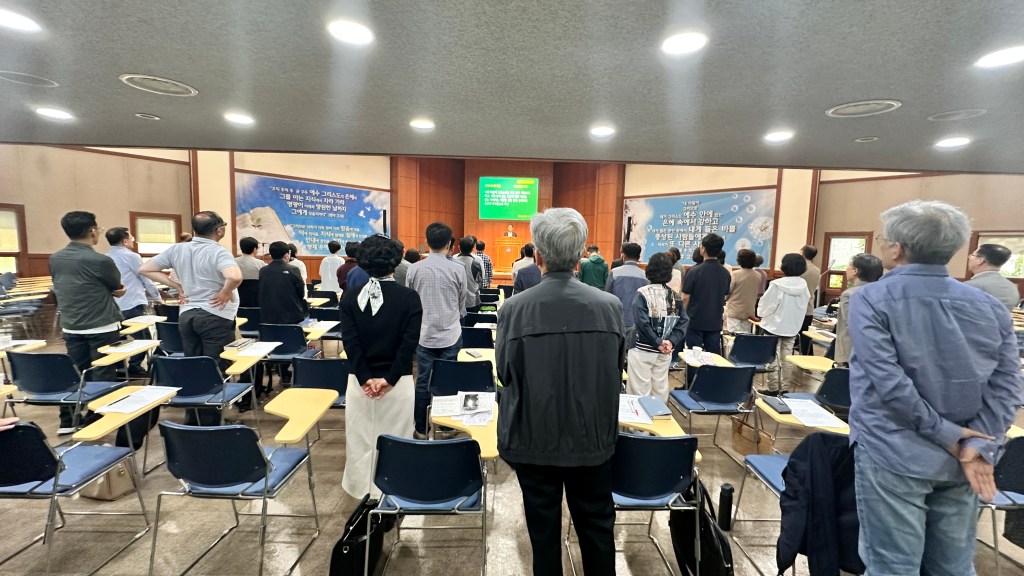

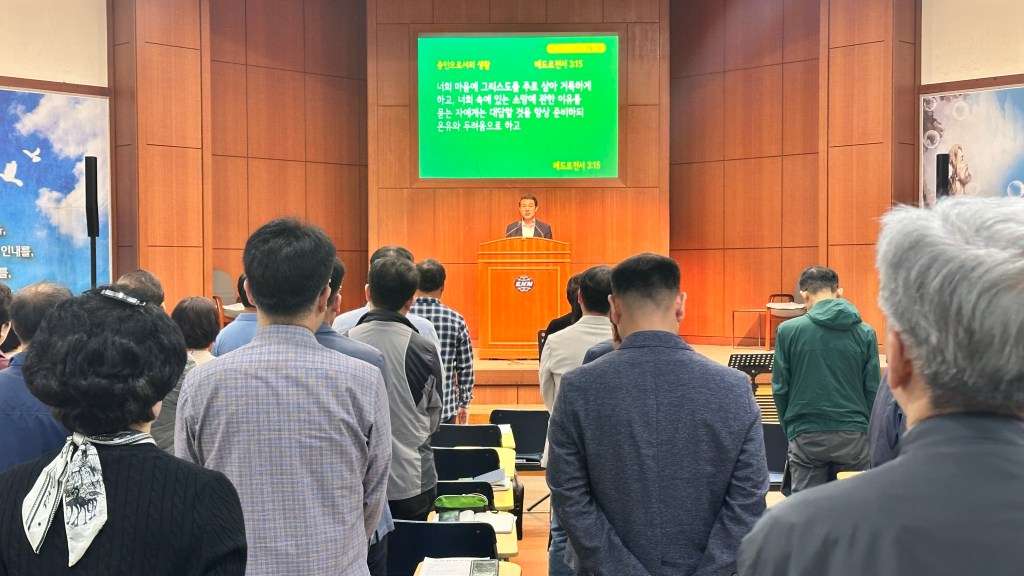

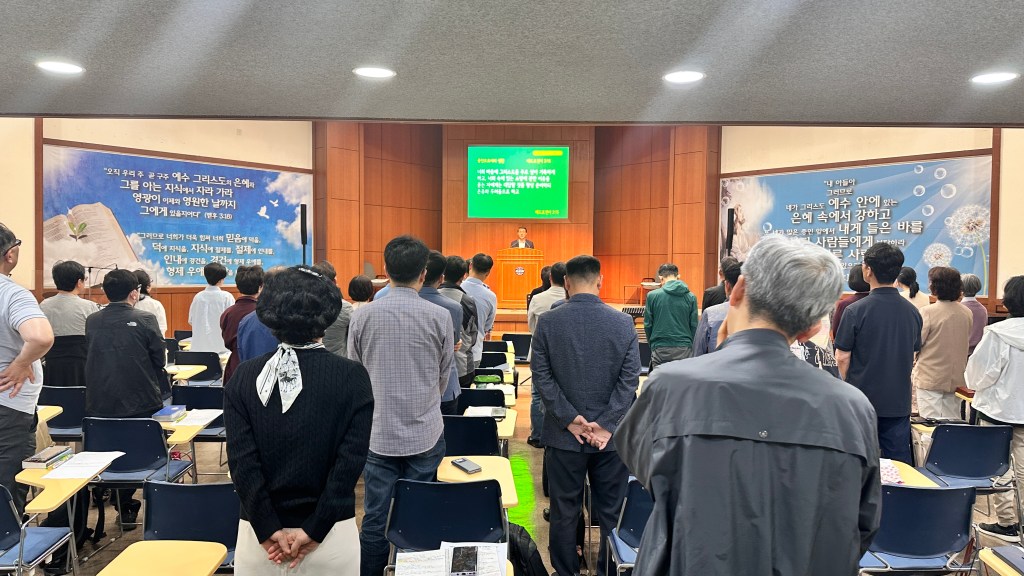

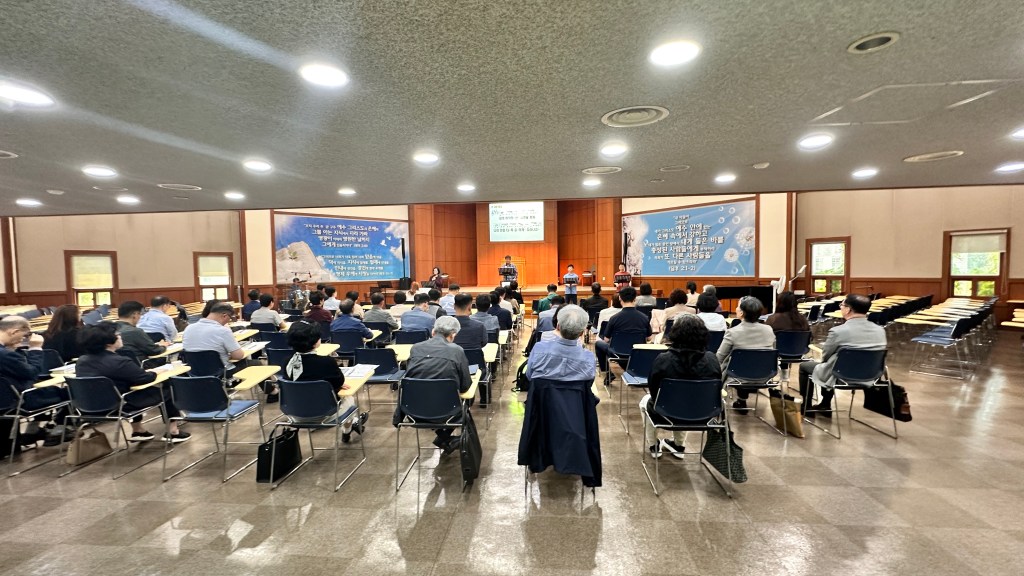

그리고 주일 예배에 사운드를 더 다듬어 드렸습니다.

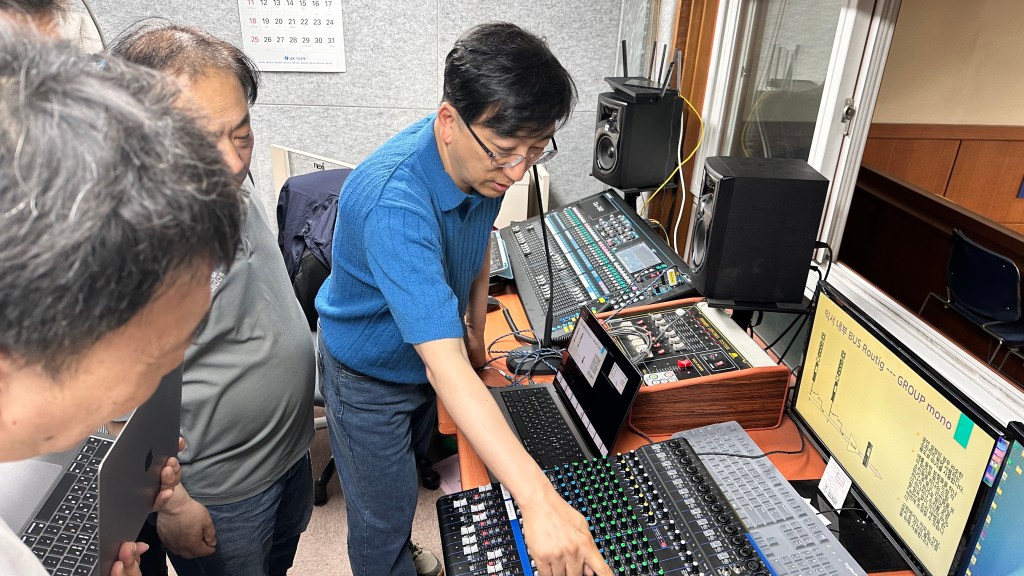

음향 교육 프로그램
저희의 장점은 디지털 음향 교육 프로그램을 제공해 새로운 디지털 믹서를 빨리 적응하게 만드는 제대로 된 이론과 실습 교육을 한다는 것입니다.
견적에 넣은 교육 프로그램은 5회(각 회당 2시간 30분), 5인(봉사자 4인+목회자 1인) 한 팀으로 교육 교재를 드리며 이론 및 실습을 통해 손에 익히도록 하기에, 새로운 시스템을 접하며 느끼는 두려움을 없애고 재미와 자신감을 드리게 됩니다.
그리고 비용이 조금 비싸다라고 느끼실 수 있으나, 교회가 음향 간사를 따로 두는 비용의 1/12~1/20로(준전임과 전임 간사의 1년 사례에 비해) 오히려 저렴하게 5인의 담당자를 세울 수 있어 제대로 따지면 교회에게 큰 이득이 됩니다.
자세히 설명된 교재로 이론 교육을 하고 바로 설비된 음향 시스템으로 여러 번에 걸친 실습을 하기에 모두 흥미와 도전을 하며 빨리 익혀 나갔습니다.
단순히 사용법을 익히는 수준이 아니라, 전체 시스템에 대한 이해와, 전기적/공간적 음향 특성에 대한 이해, 다양한 세팅 변화를 만들어 직접적으로 느끼고 이해하는 교육이어서, 다섯 분이 스스로 더 실험하고 적용하는 자발적인 태도로 계속 유지하게 되었습니다.
이론 수업 후 실습에서 돌아가며 반복 실습을 하여, 단지 사용법이 아니라 어떤 포맷의 예배나 행사에서도 응용할 수 있게 이해하도록 해 드리고, 손에 익도록 해 드렸습니다.
서울 ENM 선교회는 컨설팅을 받고 그것을 바탕으로 설계와 시공을 하였고, 5분이 음향 교육에 잘 참여를 하였습니다.
그 때문에 많이 만족하시고 신뢰를 해 주셨습니다.
외부 단체들의 행사도 유치하는 공간이기에 활용과 복원이 중요한 공간이어서 제대로 된 교육과 복잡하지 않은 시스템, 배우기 쉬운 시스템, 누가 사용하더라도 좋은 음향을 유지하는 것이 반드시 필요했습니다.
이런 부분을 빠짐없이 구현한 시스템으로 설계와 시공, 교육을 해 드렸습니다.
여러분의 교회나 회사 등에서도 저희와 함께 하시면 동일한 수준의 과정을 경험하시고 만족하실 수 있습니다.
믿고 맡겨주시기 바랍니다.
감사합니다.
